9-102974-0

厂牌: TE CONNECTIVITY
产品描述: 40pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 101.19mm(长度)*11.82mm(高度)
供应商型号: JY-9-102974-0
供应商: 云汉优选
标准整包数: 1

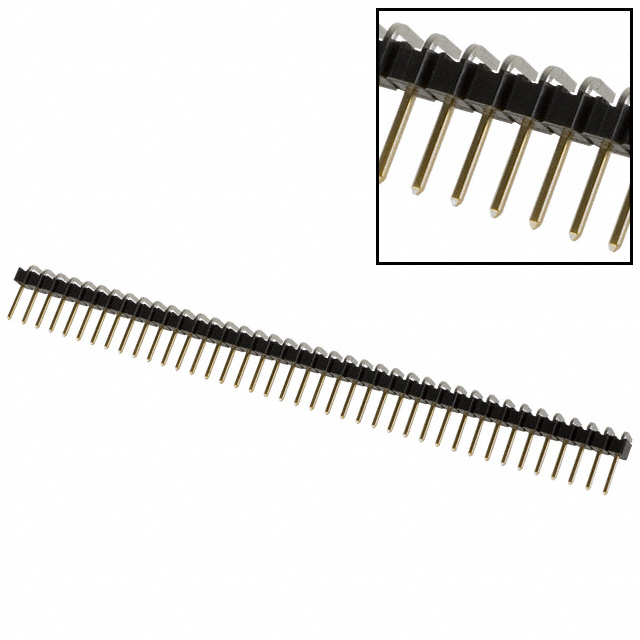

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-102974-0

9-102974-0概述


    产品简介


    产品概述
    9-102974-0 是一种通过孔焊接型(Through Hole - Solder)的PCB板对板连接器(Board-to-Board Connector),适用于电路板之间的信号传输。此产品具有直角安装(Right Angle)的特点,使得它能够在紧凑的空间内实现有效的电路连接。主要应用领域包括工业自动化、通信设备、医疗设备及消费电子产品。
    主要功能
    - 用于电路板之间信号传输
    - 直角安装方式,节省空间
    - 兼容多种电路设计需求

    技术参数


    - 产品类型:PCB板对板连接器
    - 位置数:40
    - 引脚间距:2.54 mm (.1 in)
    - 焊盘尺寸:0.64 mm (.025 in)
    - 接触负载:全负载
    - 接触电流:最大3A
    - 额定温度范围:-65°C 至 105°C (-85°F 至 221°F)
    - 材料:针脚材料为磷青铜(Phosphor Bronze),表面镀金;绝缘材料为热塑性塑料
    - 包装数量:50
    - 插配形式:插针式(Pin)
    - 兼容标准:符合欧盟RoHS指令2011/65/EU、欧盟ELV指令2000/53/EC、中国RoHS 2指令(No 32/2016)和REACH法规

    产品特点和优势


    - 高可靠性:采用磷青铜基材,确保了长期使用过程中的可靠性和稳定性。
    - 高效散热:金镀层可以提高接触面的导电性能,增强散热能力。
    - 兼容性强:适配各种电路板设计,满足不同应用场景的需求。
    - 易于装配:直角设计使得装配更加简便,节省空间。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于需要电路板之间信号传输的应用中,例如工业控制设备、通信基站以及医疗监测设备等。由于其直角设计,非常适合需要在狭小空间内进行布局的设计。
    使用建议
    - 在安装过程中,确保电路板的厚度为1.6 mm(.063 in),以达到最佳效果。
    - 插配时请确保连接器和电路板紧密贴合,避免产生松动或接触不良。
    - 确保焊接过程符合265°C的波峰焊接工艺要求。

    兼容性和支持


    此款连接器与TE Connectivity旗下的其他连接器产品具有良好的兼容性。如果在使用过程中遇到任何问题,可拨打技术支持热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查是否插针和插座完全对齐并紧固。 |
    | 温度过高导致损坏 | 确保工作环境温度不超过105°C,检查散热系统是否正常工作。 |
    | 额外焊接导致短路 | 在焊接时使用正确的温度和时间控制,防止额外焊接造成短路。 |

    总结和推荐


    综合评估
    9-102974-0是一款高性能的直角PCB板对板连接器,凭借其出色的机械和电气性能,在众多应用场合中表现出色。它的设计既考虑到了易用性,又兼顾了可靠性。尤其是在狭小空间内进行布局的应用中,更显得尤为适用。
    推荐
    基于其卓越的性能、高度的兼容性以及可靠的供应商支持,强烈推荐在需要电路板间信号传输的项目中使用这款连接器。无论是工业自动化、通信设备还是医疗设备等领域,它都是理想的选择。

9-102974-0参数

参数
针脚数 40pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
防护等级 -
长*宽*高 101.19mm(长度)*11.82mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

9-102974-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-102974-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-102974-0 9-102974-0数据手册

9-102974-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
