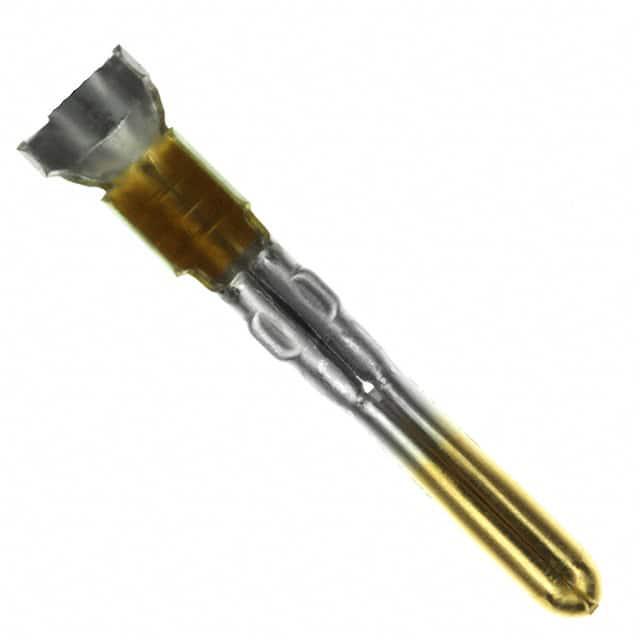

61118-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 14-20 AWG 压入式
供应商型号: N-61118-5
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 矩形连接器 - 触头 61118-5

61118-5概述

    文章标题:5.0 mm Power Key Connectors 技术手册

    产品简介


    5.0 mm Power Key Connectors 是泰科电子公司(Tyco Electronics)生产的一款专为家用电器设计的电源电路连接器,尤其适用于燃气设备。这些连接器采用了标准密度设计,具有紧凑结构,能够在 19.4 mm 的高度内实现可靠的电连接。每套连接器包含公座(plug housing)用于电线和母座(PCB header assembly)用于印刷电路板,提供方便的安装方式,且具备清晰的点击声以确认插接正确。

    技术参数


    - 中心线间距: 5.0 mm
    - 额定电压: 300 VAC
    - 电流容量: 最大 10 A
    - 操作温度范围: -30°C 至 +105°C
    - 适用导线尺寸: 24-16 AWG
    - 适用印刷电路板厚度: 1.6 mm
    - 锁定机制: 双锁板设计,确保完全接触加载
    - 材料: 母座采用 UL94V-0 级别 6/6 尼龙,玻璃填充,黑色;插头采用预镀锡铜合金

    产品特点和优势


    - 紧凑设计: 仅为 19.4 mm 高,节省空间。
    - 可靠锁定: 双锁板和保护锁杆设计,防止意外解锁。
    - 易于装配: 插拔时有清晰的声音提示。
    - 兼容性: 具有四种键控(A、B、C、D),有效防止错误插接。
    - 认证: 获得美国 UL 和加拿大 CSA 认证,确保安全性和可靠性。

    应用案例和使用建议


    - 应用案例: 常见于家庭厨房设备、冰箱和燃气灶具等家用电器。这些设备通常需要可靠、耐高温的连接器。
    - 使用建议: 在高温环境下使用时,要特别注意温度限制,避免因过热导致的故障。对于复杂布线系统,考虑使用颜色编码和键控设计,以提高装配效率并减少错误插接的可能性。

    兼容性和支持


    - 兼容性: 与现有设备兼容,支持多种电路配置。
    - 支持信息: 泰科电子提供全面的技术支持和维护服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决方案: 检查双锁板是否正确安装,确保接触良好。
    - 问题: 过热。
    - 解决方案: 确保导线选择适当,符合电流负载要求,且电路板散热设计合理。
    - 问题: 插接困难。
    - 解决方案: 使用正确的插入工具,确保导线绝缘层和插针尺寸匹配。

    总结和推荐


    这款5.0 mm Power Key Connectors 是一款高性能、高可靠性的电源连接器,适用于各种家用电器和工业设备。它的独特设计和多功能性使其在市场上具有很强的竞争优势。考虑到其广泛的应用领域和出色的性能,我们强烈推荐使用该款连接器,特别是对耐用性和安全性有较高要求的场合。
    以上是关于5.0 mm Power Key Connectors 的完整技术手册,涵盖了产品简介、技术参数、产品特点、应用场景、兼容性及常见问题解决方案。希望这些信息能够帮助您更好地理解和使用这款产品。

61118-5参数

参数
触头端接 压接
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
线规 14-20 AWG
触头镀层
安装方式 压入式
零件状态 在售
包装方式 卷带包装
