9-1971817-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 2.5mm 1 3pin 2A 锡 白色 通孔安装 10.1mm(长度)*15.5mm(高度)
供应商型号: N-9-1971817-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-1971817-3

9-1971817-3概述

    产品概述

    产品简介

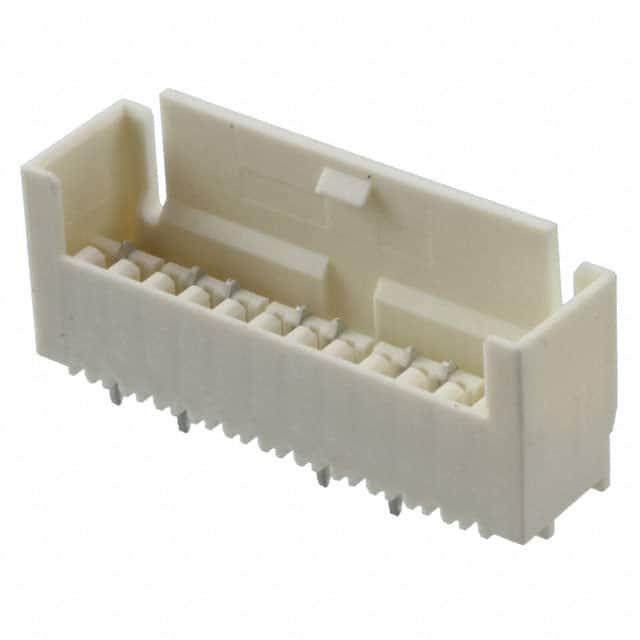

    RAST 2.5 插头是 TE Connectivity 生产的一种电子连接器组件,广泛应用于汽车、工业自动化、通信等领域。这种插头采用垂直安装方式,带外部锁定设计,能够确保连接稳定可靠,且便于操作。该系列提供了多种配置选项,可满足不同应用需求。

    技术参数


    - 产品型号:RAST 2.5 Tab Header Ass'y TH, Vertical, External Locking
    - 接触材料:铜合金(0.60 mm 厚)
    - 表面处理:锡镀层、银镀层
    - 外壳材料:尼龙,UL94 V0 等级,具有良好的阻燃性能
    - 颜色:自然色、红色、蓝色、黄色、黑色、灰色、绿色、紫色
    - 数量配置:从 3P 到 15P 不等
    - 公差范围:在具体尺寸上,大多数尺寸公差为 ±0.30 mm,某些关键尺寸公差更严格
    - 电气特性:具体电流承载能力、电压等级详见制造商技术文档
    - 工作环境:环境温度一般不超过 75°C

    产品特点和优势


    - 可靠性高:采用外部锁定设计,提高了连接器在振动或冲击环境下的稳定性。
    - 操作简便:易于插入和拔出,方便日常维护和更换。
    - 多种配置:提供多种数量配置,满足不同的应用需求。
    - 环境适应性强:材料选用符合高阻燃标准,适合各种恶劣环境条件。
    - 颜色丰富:除了自然色外,还提供七种其他颜色选择,方便客户区分不同用途的连接器。

    应用案例和使用建议


    RAST 2.5 插头被广泛应用于汽车、工业自动化和通信等领域,例如车身控制模块、传感器接口、动力系统控制单元等。以下是一些典型的应用场景和使用建议:
    - 车载传感器接口:可以用于汽车传感器的连接,确保信号传输稳定可靠。
    - 工业自动化设备:适用于工业机器人、控制系统等需要频繁插拔的场合。
    - 通信设备:可用于通信设备内部各模块之间的连接,提升整体系统的稳定性。
    使用建议:
    - 合理选型:根据具体的应用环境选择合适的颜色和数量配置。
    - 规范操作:按照制造商的操作规范进行安装和维护,避免不当操作导致连接失效。
    - 定期检查:在长时间使用后,应定期检查连接器的状态,确保其正常工作。

    兼容性和支持


    RAST 2.5 插头可与其他同类规格的插头互换使用,确保系统之间的兼容性。制造商提供了详细的安装和维护指南,用户可以通过官方网站或联系销售代表获取更多信息和支持。

    常见问题与解决方案


    - 问题:连接器在频繁插拔后松动。
    解决方案:检查并重新紧固连接器的锁定装置,必要时可涂抹少量润滑剂以减少磨损。
    - 问题:连接器接触不良。
    解决方案:检查接触面是否有污物或氧化,必要时进行清洁或更换新的接触部件。
    - 问题:连接器表面颜色不一致。
    解决方案:确认所选型号的颜色编号是否正确,或咨询制造商了解更多信息。

    总结和推荐


    RAST 2.5 插头凭借其高度的可靠性和广泛的适用性,在汽车、工业自动化和通信领域中表现出色。无论是对于新项目还是现有系统的升级,它都是一个值得信赖的选择。如果你正在寻找一种能够在苛刻环境下依然保持稳定的连接器,RAST 2.5 将是一个理想的选择。我们强烈推荐这一系列的产品。

9-1971817-3参数

参数
触头镀层 - 配接
排数 1
额定电流 2A
颜色 白色
针脚数 3pin
类型 Header,Locking Ramp
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 2.5mm
长*宽*高 10.1mm(长度)*15.5mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

9-1971817-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1971817-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-1971817-3 9-1971817-3数据手册

9-1971817-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5088 ¥ 4.3248
700+ $ 0.412 ¥ 3.502
1400+ $ 0.3876 ¥ 3.2946
3000+ $ 0.3672 ¥ 3.1212
5400+ $ 0.305 ¥ 2.5923
50000+ $ 0.2438 ¥ 2.0721
100000+ $ 0.2142 ¥ 1.8207
250000+ $ 0.1897 ¥ 1.6126
库存: 2015
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1081.2
