首页  >  产品百科  >  444334-1

444334-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass RCP 17.1mm T/R
供应商型号: JY-444334-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 444334-1

444334-1概述

    快速断开式接插件产品技术手册

    产品简介

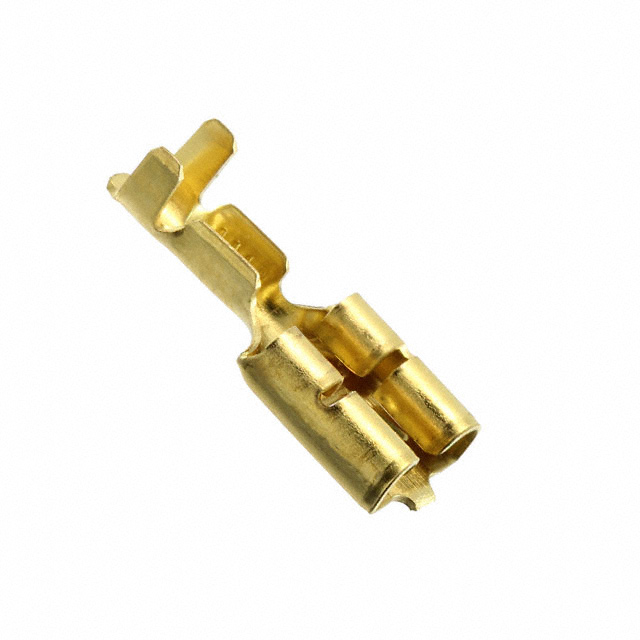

    本快速断开式接插件(型号:444334-1)属于FASTON系列,专为各种工业和消费电子产品设计。它采用22至18 AWG线径,提供0.32至0.82 mm²的导体横截面积,能够有效连接各类导线,特别适用于需要频繁插拔的应用场合。其直角结构和低插入力设计使得安装和维护更加便捷。产品广泛应用于汽车、工业自动化、家用电器及电子设备中。

    技术参数


    - 接线范围:22 - 18 AWG(0.32 - 0.82 mm²)
    - 端子厚度:0.81 mm (0.032 in)
    - 插针宽度:6.35 mm (0.25 in)
    - 电压等级:240 V
    - 机械连接:快速断开型
    - 拔出力:40牛顿
    - 操作温度范围:-40°C至110°C (-40°F至230°F)
    - 绝缘直径范围:2.31 - 3.3 mm (0.091 - 0.13 in)
    - 包装数量:10000个/卷
    - 认证标准:UL认证,符合RoHS、REACH及ELV指令

    产品特点和优势


    1. 低插入力:设计上确保了更低的插入力,便于频繁插拔操作。
    2. 直角结构:直角设计使得产品易于安装和布局。
    3. 材料耐温:采用铜合金材质,耐温范围广,适合不同工作环境。
    4. 快速断开:快速断开的设计允许在无需工具的情况下进行快速插拔。
    5. 兼容性强:适用于多种电线和电缆类型,如单股导线。
    6. 环保认证:符合多项环保标准,适用于绿色环保需求的项目。

    应用案例和使用建议


    此快速断开式接插件广泛用于汽车发动机管理系统、工业控制板、家电连接器等领域。使用时建议注意以下几点:
    - 正确布线:确保导线与接插件完全对齐后再进行压接,避免短路风险。
    - 定期检查:由于频繁插拔,建议定期检查连接点,确保良好的接触状态。
    - 清洁处理:使用合适的溶剂清理接头,防止氧化导致接触不良。

    兼容性和支持


    此款接插件可与各类FASTON系列接插件完美兼容,确保不同应用场合的灵活配置。TE Connectivity公司提供了全面的技术支持和售后服务,包括在线文档和电话支持,保障用户能及时解决问题。

    常见问题与解决方案


    - 问题:插入困难
    - 解决办法:确保导线正确压接,且插针与插座完全对齐后插入。
    - 问题:接触不良
    - 解决办法:清洁插针和插座,确保无污垢和氧化层。
    - 问题:断开力过大
    - 解决办法:适当润滑插针,但不要使用油类物质。

    总结和推荐


    综上所述,这款FASTON 250系列快速断开式接插件以其简单可靠的结构和广泛的适用性,成为市场上极具竞争力的产品之一。其低插入力、快速断开和高耐用性等特点使其在众多应用场景中表现优异。推荐在需要频繁插拔连接的场合使用,如汽车和工业设备中的信号传输连接。同时,厂商提供的技术支持也是一大亮点,值得信赖。

444334-1参数

参数
长*宽*高 17.1mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

444334-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

444334-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 444334-1 444334-1数据手册

444334-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1956
100+ ¥ 1.1477
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.19
