794956-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 2.54μm 锡 18-22 AWG 压入式 14.55mm(长度)*3.7mm(高度)
供应商型号: 794956-5
供应商: Master
标准整包数: 3500

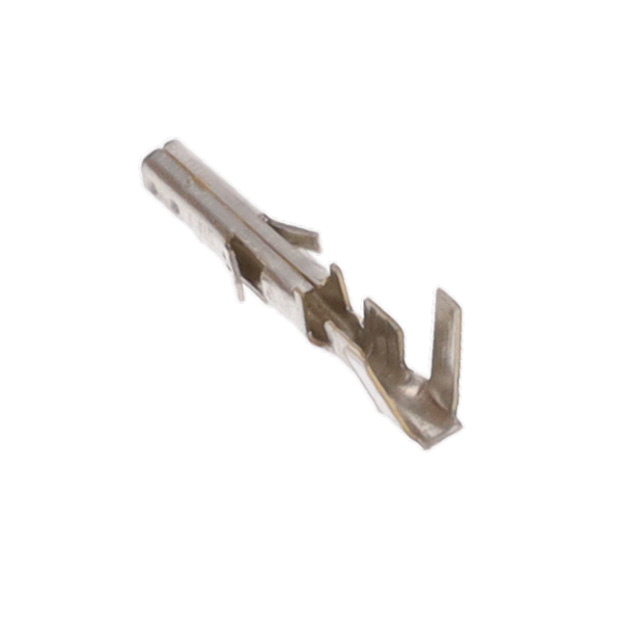

TE CONNECTIVITY 矩形连接器 - 触头 794956-5

794956-5概述


    产品简介


    本产品为VAL-U-LOK系列的套筒接触件(Socket Contact),材质为镀锡黄铜。该接触件适用于600伏交流电压环境下的电源连接,适配22至18 AWG(0.3至0.82平方毫米)导线尺寸。其独特的设计使其适用于多种电力系统应用,如工业自动化、通信设施、以及各类电气设备。

    技术参数


    - 工作电压: 600 VAC
    - 导线尺寸: 22至18 AWG(0.3至0.82平方毫米)
    - 接线方式: 压接(Crimp)
    - 接触面积镀层材料: 锡(Tin)
    - 接触面积镀层厚度: 2.54微米(100微英寸)
    - 工作温度范围: -40至105°C(-40至221°F)
    - 兼容绝缘直径范围: 1.5至3.1毫米(0.059至0.122英寸)
    - 符合标准: 欧盟RoHS指令2011/65/EU、欧盟ELV指令2000/53/EC、中国RoHS 2指令

    产品特点和优势


    1. 高可靠性: 能够承受高达600 VAC的工作电压,保证稳定可靠的电气连接。
    2. 广泛的适用范围: 可适用于各种电源连接场合,包括工业自动化、通信设施等。
    3. 优异的热稳定性: 工作温度范围广泛,确保在极端环境下依然保持良好的性能。
    4. 环保材料: 符合RoHS、REACH等环保标准,适合绿色制造需求。

    应用案例和使用建议


    应用案例
    - 工业自动化系统: 在电机控制系统中,利用VAL-U-LOK接触件实现安全可靠的电源连接。
    - 通信设施: 用于通信基站的电源连接,提高系统的可靠性和稳定性。
    使用建议
    - 正确压接: 确保导线与接触件之间的压接良好,避免接触不良导致的电路故障。
    - 定期检查: 在安装后进行定期检查,确保接触件处于良好的工作状态。

    兼容性和支持


    该产品可与其他同类TE Connectivity产品配合使用,提供广泛的配件选择。对于技术支持和售后服务,客户可以拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 接触不良
    - 解决方案: 确认压接是否完好,必要时重新压接导线。
    2. 过热
    - 解决方案: 检查工作环境是否超过额定温度范围,调整工作环境温度。
    3. 外观损伤
    - 解决方案: 检查接触件是否有明显损伤,如有需要更换新的接触件。

    总结和推荐


    VAL-U-LOK系列套筒接触件凭借其出色的电气性能、宽广的工作温度范围及绿色环保特性,在众多应用场景中表现出色。其易于安装和维护的特点,使其成为电力系统连接的理想选择。我们强烈推荐该产品用于各种高可靠性要求的电气连接场合。

794956-5参数

参数
触头镀层
触头端接 压接
触头镀层厚度 2.54μm
类型 带印记
线规 18-22 AWG
长*宽*高 14.55mm(长度)*3.7mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

794956-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794956-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 794956-5 794956-5数据手册

794956-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.0289 ¥ 0.2402
10500+ $ 0.0276 ¥ 0.2293
28000+ $ 0.0261 ¥ 0.2167
52500+ $ 0.0231 ¥ 0.1892
101500+ $ 0.0228 ¥ 0.1866
150500+ $ 0.0222 ¥ 0.1814
252000+ $ 0.02 ¥ 0.1641
500500+ $ 0.02 ¥ 0.1641
库存: 10500
起订量: 3500 增量: 0
交货地:
最小起订量为:3500
合计: ¥ 840.7
