350923-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

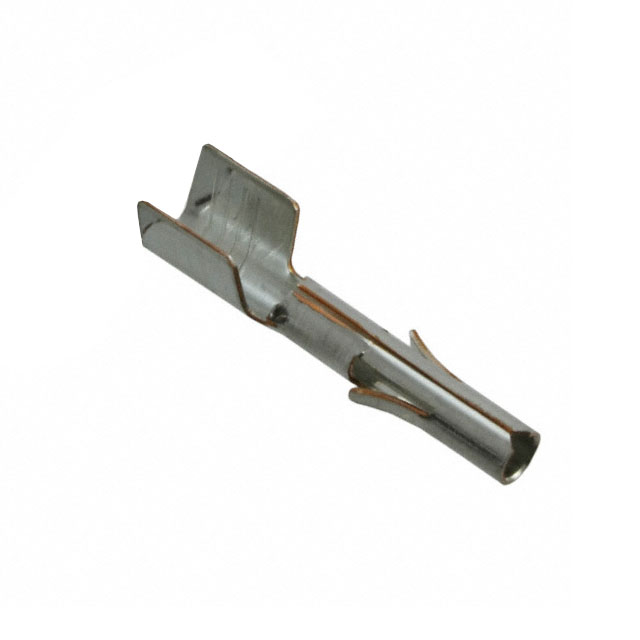

产品描述: TE Connectivity 镀锡压接端子 母端子, Universal MATE-N-LOK系列, 最大5mm², 最小3mm²
供应商型号: 26M-350923-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 350923-3

350923-3概述

    电子元器件产品技术手册:Universal MATE-N-LOK连接器

    产品简介


    Universal MATE-N-LOK连接器是一款高性能、高可靠性连接器,适用于多种工业应用。该系列包括插头和插座两种类型,提供垂直和平行安装选项,适合板对板和线对板连接。它们广泛应用于汽车、工业自动化、通讯设备等领域。

    技术参数


    - 产品型号:
    - 插头:770421-1, 794714-1
    - 插座:2178773-1, 1-350867-0, 1-1863003-2
    - 直角头:350428-1, 350759-4
    - 垂直头:1-350942-0, 643226-1
    - 电气特性:
    - 额定电流:最高可达10A
    - 工作电压:最高可达500V
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小100MΩ
    - 温度范围:-40°C 至 +105°C
    - 机械寿命:至少1000次插拔
    - 材料与认证:
    - 外壳材料:PBT+GF30(具有UL 94 V-0阻燃等级)
    - 插针/插座材质:铜合金
    - 认证:满足IEC/EN 60335-1标准的Glow Wire Test (GWT)测试要求

    产品特点和优势


    1. 低插入力: 对于6、9、12和15电路的外壳,推荐使用分离式针接触,以减少插拔力。
    2. 接地保护: 接地针接触设计为先接后断,确保稳定可靠的接地连接。
    3. 多功能性: 可接受110系列FASTON终端,提升连接器的适用范围。
    4. 安全性: 满足GWT和UL 94 V-0标准,具备出色的防火性能。

    应用案例和使用建议


    应用场景:
    - 自动化生产线中的传感器接口连接
    - 汽车电子控制单元(ECU)的信号传输
    - 通讯设备内部布线系统
    使用建议:
    1. 在装配前确保所有组件都已按照114-1010规范进行准备。
    2. 使用适当的工具(如455830-1)插入小尺寸电线的接触件。
    3. 安装时应注意定位插头和插座以避免错误连接。
    4. 在面板安装时,确认面板厚度符合规定,防止泄漏风险。

    兼容性和支持


    这些连接器可与其他同类产品互换使用,兼容大多数标准PCB设计。制造商提供全面的技术支持,包括安装指南、维护手册和故障排除文档。若有任何问题,可通过页面底部的联系电话寻求帮助。

    常见问题与解决方案


    1. 问题: 插入接触件时插不进去
    - 解决方案: 确认接触件已经正确压接,并检查接触件是否完全插入至腔体底部。
    2. 问题: 连接器无法锁定
    - 解决方案: 确保两对接口准确对齐并用力按压直至听到“咔哒”声,表示锁紧到位。

    总结和推荐


    Universal MATE-N-LOK连接器凭借其卓越的设计和高性能,在多个领域展现出色的应用效果。其易于安装、操作简便且耐用可靠的特点使其成为众多行业中的理想选择。强烈推荐在需要高效、安全连接的场合使用此系列产品。

350923-3参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 10-12 AWG
长*宽*高 19.81mm(长度)*4.57mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,卷带包装

350923-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350923-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 350923-3 350923-3数据手册

350923-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3814
10+ ¥ 0.3051
100+ ¥ 0.2543
500+ ¥ 0.2347
1000+ ¥ 0.2179
2500+ ¥ 0.2118
5000+ ¥ 0.2034
库存: 58536
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.38
直接购买
加入购物车
