5-794618-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 22pin 5A 2.54μm 锡 黑色 通孔安装 37mm(长度)*11.92mm(高度)
供应商型号: N-5-794618-2
供应商: 云汉优选
标准整包数: 1

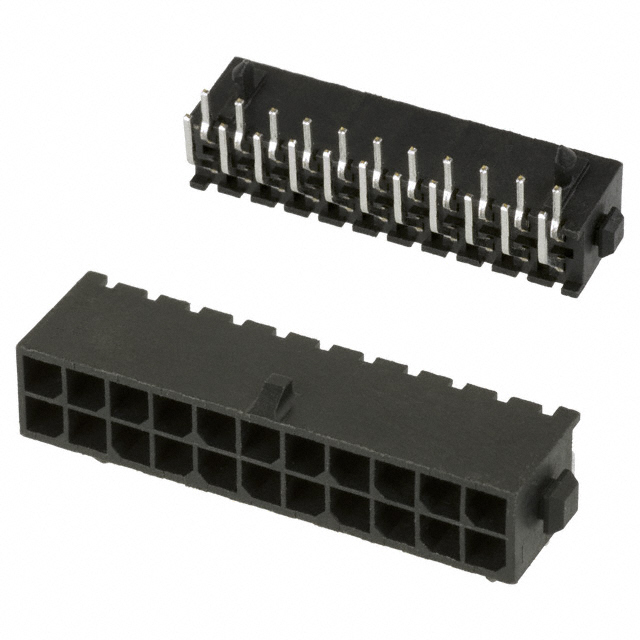

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794618-2

5-794618-2概述


    产品简介


    基本介绍
    产品名称: PCB Mount Header, Right Angle, Wire-to-Board
    类型: PCB连接器 > PCB连接器 > PCB头及插座
    功能: 这是一款用于印刷电路板(PCB)与导线连接的直角插接式插座连接器,适用于多种高性能应用场合。产品通过了严格的行业标准认证,如UL和VDE认证,确保了在高电压和极端温度环境下的稳定运行。
    应用领域:
    - 通信设备
    - 工业控制
    - 汽车电子
    - 医疗设备
    - 消费电子产品

    技术参数


    以下是产品的关键规格参数:
    | 参数类别 | 规格 |

    | PCB安装方向 | 直角 |
    | 中心线间距 | 3 mm [.118 in] |
    | 行数 | 2 |
    | 位置总数 | 22 |
    | 接触方式 | 线到板 |
    | 插座类型 | 全屏蔽 |
    | 接触材料 | 铜基材表面镀锡 |
    | 接触额定电流 | 最大5 A |
    | 工作电压 | 250 VAC |
    | 绝缘等级 | UL 94V-0 |
    | 操作温度范围 | -40°C 至 +105°C |
    | 极化方式 | 侧面插入式对准 |
    | 焊接方式 | 通孔焊接 |

    产品特点和优势


    产品特点:
    - 直角设计: 提高了空间利用率,适合紧凑型PCB布局。
    - 全屏蔽结构: 有效减少EMI干扰,保证信号传输稳定性。
    - 高可靠性: 经过严格的热循环测试和机械寿命测试,确保长期使用寿命。
    - 多功能性: 支持多种安装方式,适应复杂的设计需求。
    产品优势:
    - 高电流承载能力: 能够满足电力系统的高负载需求。
    - 低阻抗特性: 降低信号损耗,提高信号完整性。
    - 环保设计: 符合欧盟RoHS和REACH法规,无卤素含量。
    - 高耐温性能: 可承受高达105°C的工作温度。

    应用案例和使用建议


    应用案例:
    1. 工业控制设备: 在工业环境中,该连接器被广泛用于自动化设备之间的信号和电源连接。
    2. 医疗设备: 提供高可靠性的连接解决方案,确保设备的持续运行。
    3. 汽车电子: 由于其耐高温和抗震特性,在汽车内部电子模块间得到广泛应用。
    使用建议:
    - 安装注意事项: 确保PCB厚度在1.57 mm[.062 in]范围内,以获得最佳焊接效果。
    - 维护建议: 定期清洁连接器区域,避免灰尘积累影响接触性能。
    - 设计优化: 在设计阶段充分考虑连接器的散热要求,尤其是在高功率应用中。

    兼容性和支持


    该产品与TE Connectivity的其他Micro MATE-N-LOK系列产品完全兼容,支持广泛的工业标准。此外,TE提供全球技术支持,客户可拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过大 | 检查是否有污垢或氧化层,必要时重新清洁接触点。 |
    | 插拔力异常 | 确认连接器是否正确安装并检查是否有机械损伤。 |
    | 温度过高 | 检查散热设计,增加风扇或其他冷却措施。 |

    总结和推荐


    综合评估:
    - 优点: 高电流承载能力、全屏蔽设计、耐高温性能、符合环保法规。
    - 缺点: 相较于同类产品,价格略高,但性价比仍具有吸引力。
    推荐使用场景:
    - 需要高可靠性和耐用性的工业设备。
    - 对信号完整性和电源稳定性要求较高的系统。
    推荐结论:
    此款PCB Mount Header, Right Angle, Wire-to-Board 22 Position 3 mm是一款卓越的电子元器件,凭借其强大的性能和广泛的适用性,非常适合需要高性能连接器的应用场合。强烈推荐在需要可靠连接的项目中优先选用此产品。

5-794618-2参数

参数
触头镀层 - 配接
类型 Header,Locking Ramp
排数 2
触头镀层厚度 - 配接 2.54μm
颜色 黑色
防护等级 -
间距-配接 3mm
额定电流 5A
针脚数 22pin
长*宽*高 37mm(长度)*11.92mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

5-794618-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794618-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794618-2 5-794618-2数据手册

5-794618-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.597 ¥ 22.0745
150+ $ 2.4823 ¥ 21.0996
250+ $ 2.4174 ¥ 20.5479
450+ $ 2.3664 ¥ 20.1144
库存: 455
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 993.35
