3-520338-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 旗形端子 绝缘扁形端子, Ultra-Fast .187系列, 母座, 4.75 x 0.51mm接片, 最大线规2mm²
供应商型号: 3-520338-2
供应商: 云汉优选
标准整包数: 2200

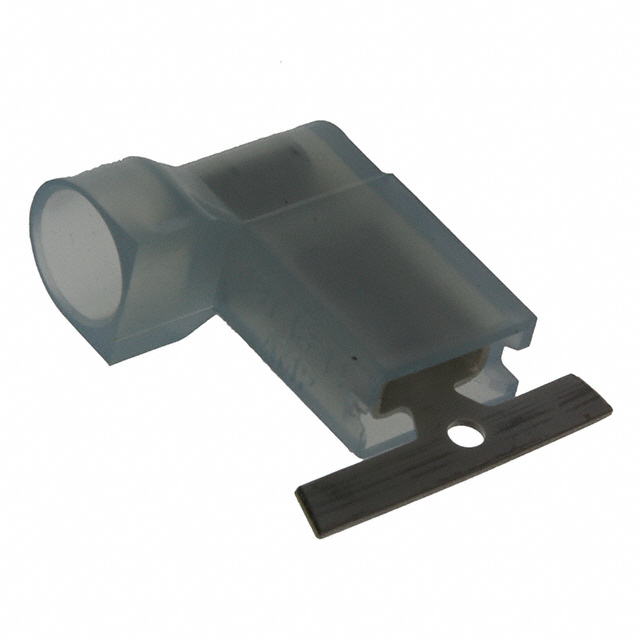

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 3-520338-2

3-520338-2概述


    产品简介


    3-520338-2 接收端接插件(快速断开型) 是一种用于16至14 AWG电线尺寸的电子元器件,电线截面积为1.31至2.08 mm²。这款产品主要设计用于实现快速断开连接的功能,并且适用于多种应用场合,如工业自动化、汽车电子、通信设备等。其典型应用包括电路连接、控制面板以及信号传输等领域。

    技术参数


    - 连接容量: 单线连接
    - 兼容电线类型: 离散电线
    - 电压等级: 600V
    - 接触材料: 黄铜
    - 端子电镀材料: 锡
    - 绝缘材料: 尼龙
    - 压接类型: F型压接
    - 接触面宽度: 4.75 mm [0.187 in]
    - 接触面厚度: 0.51 mm [0.02 in]
    - 电线尺寸: 1.31–2.08 mm²
    - 温度范围: -40°C 到 110°C [-40°F 到 230°F]
    - UL认证: UL 94V-2
    - RoHS认证: 符合欧盟RoHS 2011/65/EU标准
    - 包装数量: 2200个
    - 颜色: 蓝色

    产品特点和优势


    3-520338-2 接收端接插件具有多个显著特点和优势,使其在众多应用场景中脱颖而出。其中最显著的特点包括低插入力、单线连接能力、黄铜接触材料、以及尼龙绝缘体等。这些特性使得该产品具有优异的电气性能和可靠性。此外,其超快的快速断开特性使其在各种工业应用中表现出色,能够在高温环境下保持稳定性能。

    应用案例和使用建议


    此款接收端接插件广泛应用于各种电子设备和系统中,如汽车、工业自动化和电信设备等。在具体应用时,用户应注意以下几点:
    - 匹配连接器: 确保所使用的配套插头和插座型号一致。
    - 正确压接: 使用合适的工具进行电线压接以确保可靠的电气连接。
    - 安装环境: 在适宜的温度范围内使用,避免超出额定温度范围的极端环境。
    - 防护措施: 在某些环境中可能需要额外的防水、防尘或其他防护措施。

    兼容性和支持


    此产品可以与各种类型的离散电线兼容。制造商提供全面的技术支持,包括安装指导、维修服务和售后咨询。如有任何疑问,可通过电话+1 800 522 6752联系技术支持部门。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,以下是几种可能的情况及其解决方案:
    - 问题: 插入力过大
    - 解决方案: 确认是否使用了正确的压接工具,并按照说明书进行操作。

    - 问题: 连接松动
    - 解决方案: 检查压接是否到位,重新压接直至可靠连接。
    - 问题: 温度过高导致失效
    - 解决方案: 避免在超过额定温度范围的环境中使用,确保散热良好。

    总结和推荐


    综上所述,3-520338-2 接收端接插件是一款高性能、高可靠性的电子元器件,其出色的电气特性和广泛的适用性使其在市场上具有较强的竞争力。通过细致的压接和正确的安装,用户可以充分利用其独特的优势。强烈推荐在多种应用场景中使用这款产品。如需进一步了解或购买,请访问制造商官网。

3-520338-2参数

参数
长*宽*高 16.05mm*13.08mm*13.08mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

3-520338-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-520338-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 3-520338-2 3-520338-2数据手册

3-520338-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
