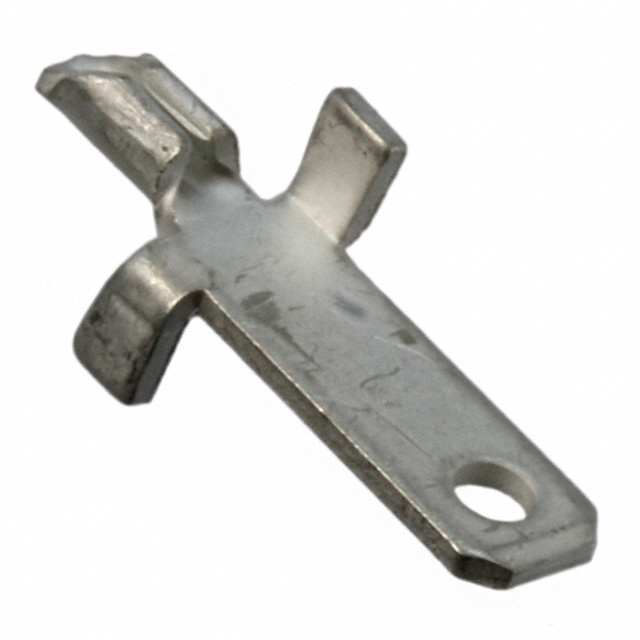

62437-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal Brass M 12.32mm Tin Bag
供应商型号: JY-62437-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 62437-1

62437-1概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品是一款用于印刷电路板(PCB)连接的端子(Tab),属于FASTON系列的一部分。它具有2.86毫米宽的匹配插片和特定直径的PCB孔径,通过焊接方式固定在PCB上。这款端子适用于各种需要可靠电气连接的应用领域,如家电、工业设备和通信系统。

    2. 技术参数


    - 接触特性:
    - PCB接触终止面积镀层材料厚度:3.81 µm (150 µin)
    - 接触底层镀层材料厚度:2.54 µm (100 µin)
    - 接触匹配区域镀层材料厚度:3.81 µm (150 µin)
    - 机械附件:
    - 绝缘支持:无
    - 尺寸:
    - PCB孔直径:1.63 – 1.73 mm (.064 – .068 in)
    - PCB厚度推荐值:.81 – 2.36 mm (.032 – .093 in)
    - 延伸至板下的距离:3.3 mm (.13 in)
    - 高度从PCB起算:8.64 mm (.34 in)
    - 使用条件:
    - 温度范围:-40 – 105 °C (-40 – 221 °F)
    - 行业标准:
    - 兼容性:符合CSA和UL标准

    3. 产品特点和优势


    这款FASTON 110端子以其高可靠性而著称,适合多种严苛环境应用。具体特点包括:
    - 高接触可靠性:接触面经过特殊镀层处理,确保稳定可靠的电气连接。
    - 适用性强:支持各种厚度的PCB板,适应不同应用场景。
    - 环保合规:符合欧盟RoHS、ELV和REACH相关法规要求。

    4. 应用案例和使用建议


    根据手册中的描述,该端子广泛应用于家电设备、工业控制系统和通信设施中。在实际使用过程中,建议如下:
    - 选择合适的PCB厚度:确保在推荐范围内,以保证连接强度和稳定性。
    - 注意安装位置:避免过热和机械损伤区域,确保电气连接的可靠性。

    5. 兼容性和支持


    该产品与其他同类电子元件高度兼容,如表中所示。厂商提供了丰富的技术支持服务,用户可以通过电话+1 800 522 6752获取帮助。此外,厂商还提供详细的文档资料,便于用户了解产品的详细特性和应用指南。

    6. 常见问题与解决方案


    - 问题:如何判断该端子是否已正确安装?
    - 解决方案:检查端子是否牢固地焊接在PCB上,并且没有出现虚焊现象。

    - 问题:端子在高温环境下能否正常工作?
    - 解决方案:确保在推荐的工作温度范围内使用,即-40 – 105 °C,同时检查安装位置是否合适,避免热源直接接触。

    7. 总结和推荐


    综上所述,这款FASTON 110端子具备优异的电气性能和广泛的适用性。其可靠性和环保合规性使其成为许多应用场景的理想选择。鉴于这些优点,我们强烈推荐在相关应用中使用此产品。如果需要更多技术支持或详细了解产品信息,请访问TE公司的官方网站。
    希望以上内容能够为用户提供全面而准确的产品介绍和使用指南,如有其他问题,请随时联系厂商获取更多帮助。

62437-1参数

参数
长*宽*高 12.32mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

62437-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62437-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 62437-1 62437-1数据手册

62437-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
