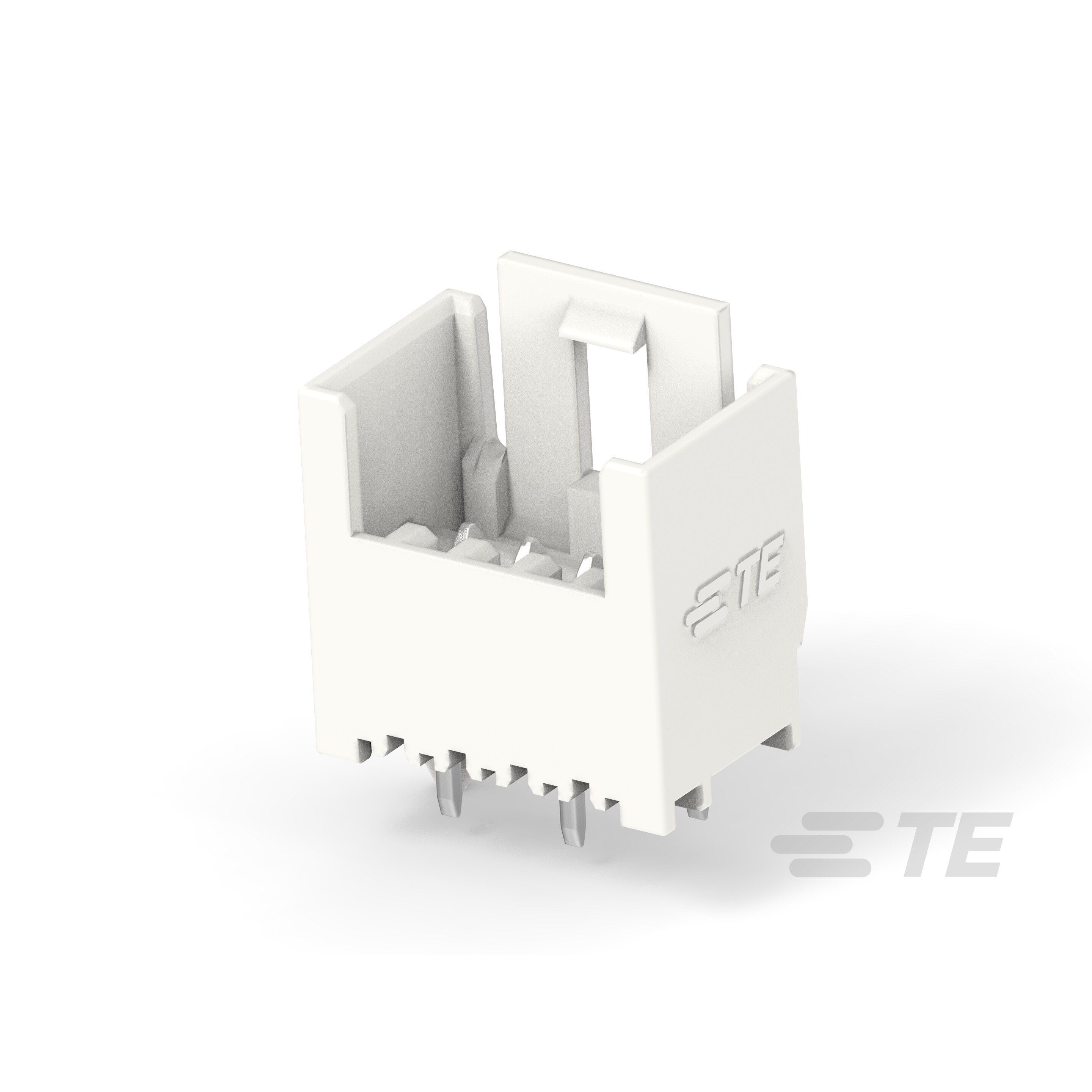

4-2232960-4

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 2.5mm 1 4pin 2A 锡 通孔安装
供应商型号: 17-4-2232960-4-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-2232960-4

4-2232960-4概述

    # 电子元器件技术手册:4-2232960-4 PCB Mount Header

    产品简介


    基本介绍
    4-2232960-4 是一款垂直安装的板对板连接器(Wire-to-Board),专为信号传输设计。它采用完全包裹式(Fully Shrouded)设计,可确保高可靠性和良好的信号完整性。该产品具有四个位置,中心线间距为2.5毫米,采用镀锡的通孔焊接方式连接到印刷电路板上。
    主要功能
    - 信号传输:适用于各种电子设备中的信号传输。
    - 机械稳定性:通过完全包裹设计提供稳定的机械连接。
    - 易于装配:垂直安装便于在印刷电路板上的组装。
    应用领域
    - 消费电子
    - 工业控制
    - 通信设备
    - 医疗设备

    技术参数


    电气特性
    - 中心线间距:2.5 mm (0.098 in)
    - 最大工作电压:50 VAC
    - 接触电流:最大2 A
    - 端接材料:铜合金,接触表面镀锡
    - 接触面积镀层:镀锡,厚度1.27 µm (50.8 µin)
    物理特性
    - 连接器长度:12.6 mm (0.49 in)
    - 连接器高度:15.5 mm (0.61 in)
    - 母座接触区镀层厚度:3.8 µm (149.6 µin)
    工作环境
    - 工作温度范围:-40°C 至 120°C (-40°F 至 248°F)
    - 阻燃等级:UL 94V-0
    - 符合欧盟RoHS、ELV和REACH指令

    产品特点和优势


    独特功能
    - 完全包裹式设计:有效防止短路和干扰,提高信号传输的可靠性。
    - 高电流承载能力:最大电流可达2 A,适用于多种高功率应用。
    - 宽工作温度范围:能够在极端环境中稳定工作,适合工业控制和医疗设备等领域。
    市场竞争力
    - 高性价比:相比其他类似产品,具有更高的性价比。
    - 兼容性强:广泛应用于不同类型的电子产品中。
    - 易于装配:垂直安装方便快速安装,提高生产效率。

    应用案例和使用建议


    应用案例
    - 在智能家居系统中用于连接传感器和控制单元。
    - 在工业控制系统中用于连接各个模块和子系统。
    使用建议
    - 在高温环境下使用时,应注意保证散热,以延长使用寿命。
    - 安装过程中要确保插针与插座完全对齐,避免接触不良。

    兼容性和支持


    兼容性
    - 该产品可以与TE Connectivity的其他连接器系统兼容,如Power Versa-Lock、MAG-MATE等。
    支持和服务
    - 如需技术支持,请拨打+1 800 522 6752。

    常见问题与解决方案


    1. 问题:如何确保正确的安装?
    - 解决方案:严格按照产品手册进行安装,确保插针与插座完全对齐,避免弯曲。

    2. 问题:工作温度超出限制怎么办?
    - 解决方案:检查散热设计,如有必要,采取额外的散热措施,如增加散热片。

    总结和推荐


    综合评估
    4-2232960-4是一款非常出色的板对板连接器,具有高可靠性、宽工作温度范围和易装配的特点。它在多种应用场景中表现出色,特别是在需要高信号完整性的场合。
    推荐使用
    鉴于其优异的技术参数和广泛的适用性,强烈推荐在各类电子设备中使用此款连接器。无论是消费电子还是工业设备,4-2232960-4都能满足您的需求,提供卓越的性能和稳定性。

4-2232960-4参数

参数
排数 1
防护等级 -
额定电流 2A
类型 Header,Locking Ramp
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 -
针脚数 4pin
间距-配接 2.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

4-2232960-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
