5-794638-4

厂牌: TE CONNECTIVITY
产品描述: 24pin 3mm 2 3mm Header,Locking Ramp 5A 760nm 金 黑色 贴片安装 43.04mm(长度)*6.86mm(宽度)
供应商型号: N-5-794638-4
供应商: 云汉优选
标准整包数: 175

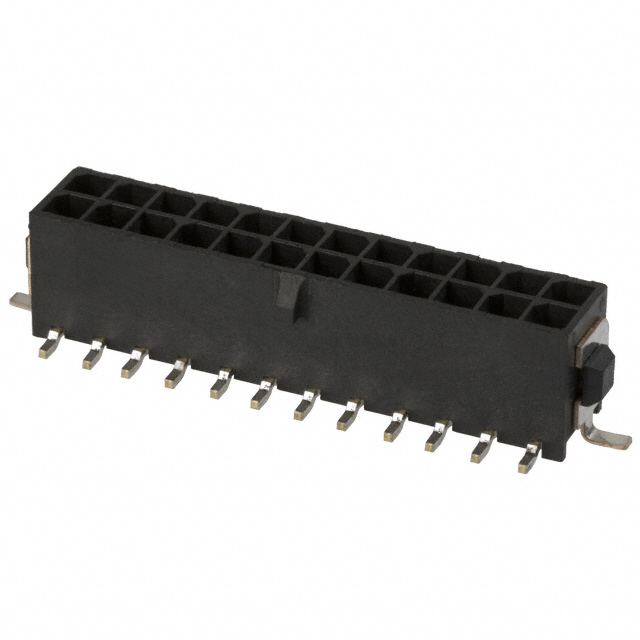

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794638-4

5-794638-4概述

    # Micro MATE-N-LOK PCB Mount Header 技术手册

    产品简介


    Micro MATE-N-LOK PCB Mount Header 是一款专为高可靠性连接设计的垂直安装型 PCB 插座,属于 Micro MATE-N-LOK 系列的一部分。它通过独特的全屏蔽设计提供卓越的电气和机械性能,广泛应用于工业控制、通信设备、医疗电子及消费电子产品中。此产品采用金镀层触点和表面贴装技术(SMT),能够承载高达 5A 的电流,在高温环境下具有良好的耐久性。
    主要功能:
    - 支持电源传输应用。
    - 高度集成化,节省电路板空间。
    - 防尘防水等级高,适合严苛环境部署。
    - 支持高电压操作(250VAC)。
    - 模块化设计易于扩展。
    应用领域:
    - 工业自动化设备。
    - 医疗仪器仪表。
    - 智能家电。
    - 数据通信设备。
    - 汽车电子系统。

    技术参数


    | 参数名称 | 具体数值 |

    | 产品型号 | 5-794638-4 |
    | 连接方式 | 垂直 PCB 安装 |
    | 接头排列 | 24 位,单排 |
    | 中心线间距 | 3 mm(0.118 英寸) |
    | 触点材质 | 黄铜镀镍底层,镀金 |
    | 触点额定载流能力 | 5A |
    | 工作电压 | 250VAC |
    | 工作温度范围 | -40°C 至 105°C |
    | 材料与工艺 | 尼龙(耐高温塑料)基材 |
    | 接口颜色 | 黑色 |

    产品特点和优势


    Micro MATE-N-LOK PCB Mount Header 的显著特点是:
    1. 完全屏蔽设计:减少电磁干扰,增强信号完整性。
    2. 高性能触点:使用耐用材料确保长时间运行稳定。
    3. 紧凑设计:占用较少的 PCB 空间,适合小型化需求。
    4. 易于维护:支持现场更换且安装简单快捷。
    5. 合规认证:符合 UL、RoHS 和其他国际安全标准。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中作为主控单元与驱动模块间的连接器。
    - 在智能家居设备中实现复杂电路间的可靠通信。
    - 在医疗成像设备中保障敏感数据传输的安全性。
    使用建议:
    - 确保正确的 PCB 制造公差以避免插拔困难。
    - 遵循手册推荐的焊接温度曲线进行 SMT 加工。
    - 定期检查连接器的清洁状态以延长使用寿命。

    兼容性和支持


    Micro MATE-N-LOK PCB Mount Header 可与其他同系列组件完美匹配,并且与多种主流设备兼容。TE Connectivity 提供详尽的技术文档和支持服务,包括电话客服热线 +1 800 522 6752 和在线资源中心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 调整 PCB 厚度至推荐值(1.57 mm)。 |
    | 插头接触不良 | 清理触点并重新插入。 |
    | 环境适应性不足 | 替换为更高温版本的产品。 |

    总结和推荐


    Micro MATE-N-LOK PCB Mount Header 是一款高度可靠的电子连接解决方案,凭借其卓越的设计、强大的性能和广泛的适用性,成为许多行业客户的首选产品。如果你正在寻找一款能够应对恶劣环境的高性能连接器,那么这款产品无疑是一个理想选择。强烈推荐给需要高可靠性和紧凑设计的项目团队!

5-794638-4参数

参数
针脚数 24pin
间距-配接 3mm
排数 2
排距 3mm
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 5A
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 43.04mm(长度)*6.86mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

5-794638-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794638-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794638-4 5-794638-4数据手册

5-794638-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
175+ $ 3.6676 ¥ 31.1746
库存: 175
起订量: 175 增量: 175
交货地:
最小起订量为:175
合计: ¥ 5455.55
