4-1879071-4

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 270Ω 50W 法兰安装 72.5mm(长度)*17mm(高度)
供应商型号: 2917223
供应商: element14
标准整包数: 1

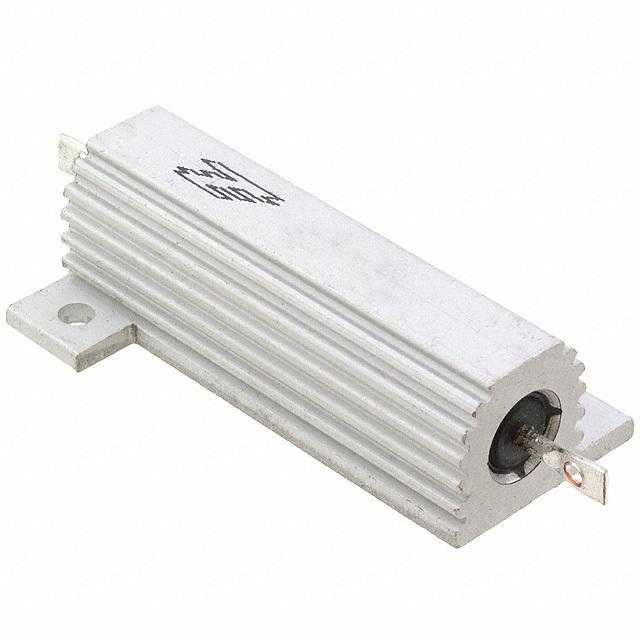

TE CONNECTIVITY 其它固定电阻 4-1879071-4

4-1879071-4概述

    THS系列铝壳电阻技术手册

    产品简介


    THS系列铝壳电阻是由欧洲领先的制造商泰科电子提供的标准和定制设计的铝壳电阻。这些电阻适用于广泛的通用用途,如电源供应、电力生成以及牵引行业。THS系列具有高稳定性和高质量,能够在有限的空间内快速消散大量功率,并且具有相对较低的表面温度。这些电阻由优质材料制成,旨在提供最佳的可靠性和稳定性。

    技术参数


    以下是THS系列电阻的主要技术规格和性能参数:
    | 类型 | 额定功率(瓦) | 25°C时带散热器的最大耗散(瓦) | 25°C时不带散热器的最大耗散(瓦) | 最小阻值(欧姆) | 最大阻值(欧姆) | 最大工作电压(直流或交流峰值)(伏) | 绝缘电阻(兆欧) |

    | THS10 | 10 | 10 | 5.5 | R01 | 10K | 160 | 10,000 |
    | THS15 | 15 | 15 | 8 | R01 | 15K | 265 | 10,000 |
    | THS25 | 25 | 25 | 12.5 | R01 | 36K | 550 | 10,000 |
    | THS50 | 50 | 50 | 20 | R01 | 50K | 1250 | 10,000 |
    | THS75 | 75 | 75 | 40 | R05 | 50K | 1400 | 10,000 |
    其他关键指标:
    - 脉冲能量:THS10到THS75之间变化
    - 温度系数:小于100R时为50ppm/°C,大于100R时为30ppm/°C
    - 稳定性:1000小时后,THS10和THS25不超过1%,THS50和THS75不超过2%

    产品特点和优势


    THS系列铝壳电阻具有以下显著特点和优势:
    - 经验丰富的设计和制造背景:泰科电子拥有超过50年的设计和制造经验,确保了产品的可靠性。
    - 高性能:能够承受从10瓦到75瓦的不同功率需求。
    - 稳定性强:即使在长期运行条件下,也能保持稳定的性能。
    - 多样化应用:适用于多种工业应用,包括制动电阻、平衡电阻、电容器充放电、Crowbar电路、滤波电路等。
    - 高可靠性:采用优质材料制造,提高产品寿命。

    应用案例和使用建议


    THS系列电阻被广泛应用于各种场景,例如:
    - 制动电阻:用于车辆制动系统,减少能耗。
    - 平衡电阻:确保电气系统中的电压平衡。
    - 电容器充放电:用于电力系统的充电和放电过程。
    使用建议:
    - 在选择电阻时,根据具体的应用场景选择合适的额定功率。
    - 使用适当的散热措施,以防止过热损坏。

    兼容性和支持


    THS系列电阻易于通过分销商获取,可以与其他电子元器件和设备良好兼容。泰科电子提供全面的技术支持和维护服务,以帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:电阻在长时间运行中出现不稳定现象。
    解决方案:检查是否需要降额使用,根据手册推荐进行适当降额。

    2. 问题:绝缘电阻测试结果不符合预期。
    解决方案:确保安装正确,并检查是否有外部干扰。
    3. 问题:脉冲能量超出额定范围。
    解决方案:使用更高级别的型号,或者限制脉冲输入。

    总结和推荐


    THS系列铝壳电阻以其卓越的稳定性和可靠性,在多个应用领域中表现出色。它具备广泛的功率等级选择,适合各种不同的应用场景。鉴于其可靠的设计和优秀的制造工艺,强烈推荐使用THS系列电阻。

4-1879071-4参数

参数
引脚数量 -
电阻值 270Ω
温度系数 ±30ppm/℃
精度 ±5%
额定功率 50W
电阻个数 -
长*宽*高 72.5mm(长度)*17mm(高度)
安装方式 法兰安装

4-1879071-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1879071-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 4-1879071-4 4-1879071-4数据手册

4-1879071-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7769 ¥ 48.3528
10+ $ 5.3526 ¥ 44.801
25+ $ 4.8218 ¥ 40.3584
50+ $ 4.4295 ¥ 37.0748
100+ $ 3.9679 ¥ 33.2117
500+ $ 3.5641 ¥ 29.8315
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.35
直接购买
加入购物车
