280370-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距2p单排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: 26M-280370-1
供应商: 云汉优选
标准整包数: 1

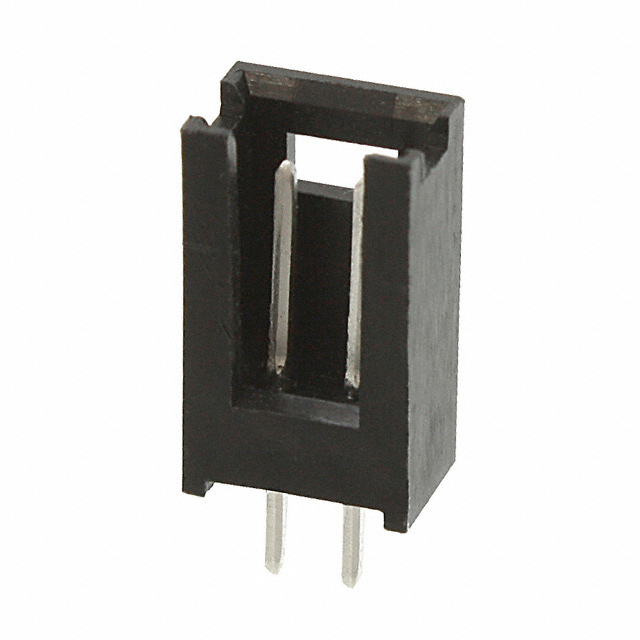

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 280370-1

280370-1概述


    产品简介


    本产品是一款板对板垂直安装的印刷电路板连接器(PCB Mount Header),适用于信号和电源传输。它具有两个位置、2.54毫米中心线间距,部分屏蔽设计,且采用锡合金镀层。该产品属于TE Connectivity旗下的AMPMODU系列,广泛应用于工业自动化、通信设备和消费电子产品等领域。

    技术参数


    - 基本参数
    - 产品型号:280370-1
    - 类型:PCB Mount Header
    - 连接系统:Board-to-Board
    - 位置数:2
    - 行数:1
    - 中心线间距:2.54 mm
    - 外形:矩形
    - 安装方式:垂直安装
    - 接触方式:焊接通孔
    - 主体颜色:黑色
    - 密封性:不密封
    - 工作温度范围:-40°C至80°C
    - 绝缘耐压:最大750 V
    - 额定电压:40 VAC
    - 电气特性
    - 接触面积长度:6.6 mm
    - 接触载流能力:最大3 A
    - 接触插针直径:0.63 mm
    - 接触材料:黄铜基材,表面镀锡
    - 镀层厚度:1.27 µm镍,3-5 µm锡
    - 焊盘尾长:3.5 mm
    - 机械特性
    - 连接器长度:7.7 mm
    - 连接器高度:12.6 mm
    - 连接器宽度:5 mm
    - 行间距:2.54 mm
    - 阻燃材料:防火塑料

    产品特点和优势


    该产品具有以下独特功能和优势:
    - 部分屏蔽设计:提高信号完整性,降低电磁干扰。
    - 高接触电流承载能力:最大3 A,适合多种电力传输需求。
    - 高绝缘耐压:达到750 V,确保安全可靠。
    - 抗腐蚀性强:镀锡和镍材料延长使用寿命。
    - 易于焊接:3.5 mm的焊盘尾长方便组装。

    应用案例和使用建议


    该连接器可以用于需要信号和电力传输的多种应用场合,如:
    - 工业自动化:用于机械设备之间的信号传输。
    - 通信设备:连接不同模块之间的信号线路。
    - 消费电子产品:连接主板和其他组件。
    使用建议:
    - 在安装时要确保焊点的牢固性,以防止接触不良。
    - 使用标准焊接工艺进行安装,建议峰值温度不超过265°C。
    - 保持良好的通风条件,避免焊接过程中产生的有害气体。

    兼容性和支持


    该连接器与TE Connectivity的其他同类产品兼容,具体如下:
    - 2350514-2:2位直角接头,2.54 mm间距
    - 280378-1:4位全屏蔽接头,直角
    - 280374-1:10位全屏蔽接头,水平
    - 280384-1:2x4位全屏蔽接头,水平
    如果您在安装或使用过程中遇到任何问题,可随时拨打技术支持电话:+1 800 522 6752,或访问TE Connectivity官方网站获取更多信息。

    常见问题与解决方案


    - 问题1:焊接过程中连接器损坏。
    - 解决方案:检查焊接温度,建议峰值温度不超过265°C;使用低热量焊接工具。
    - 问题2:信号传输不稳定。
    - 解决方案:检查屏蔽设计,确保没有外部干扰;检查焊点是否牢固,重新焊接。
    - 问题3:连接器接触电阻过高。
    - 解决方案:确保镀锡层完整,检查焊点是否有氧化现象,必要时重新焊接。

    总结和推荐


    综上所述,该款280370-1型板对板垂直安装连接器具备卓越的性能和可靠性,适用于多种工业和消费电子应用场景。其部分屏蔽设计、高接触电流承载能力和易于焊接的特点使其在市场上具有较强的竞争力。因此,我们强烈推荐此款连接器作为您的首选产品。

280370-1参数

参数
排数 1
间距-配接 2.54mm
类型 Detent Lock,Header
触头镀层厚度 - 配接 3μm
颜色 黑色
额定电流 3A
防护等级 -
针脚数 2pin
触头镀层 - 配接
长*宽*高 7.7mm(长度)*5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

280370-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

280370-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 280370-1 280370-1数据手册
