63119-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass RCP 23.9mm T/R
供应商型号: N-63119-2
供应商: 云汉优选
标准整包数: 6000

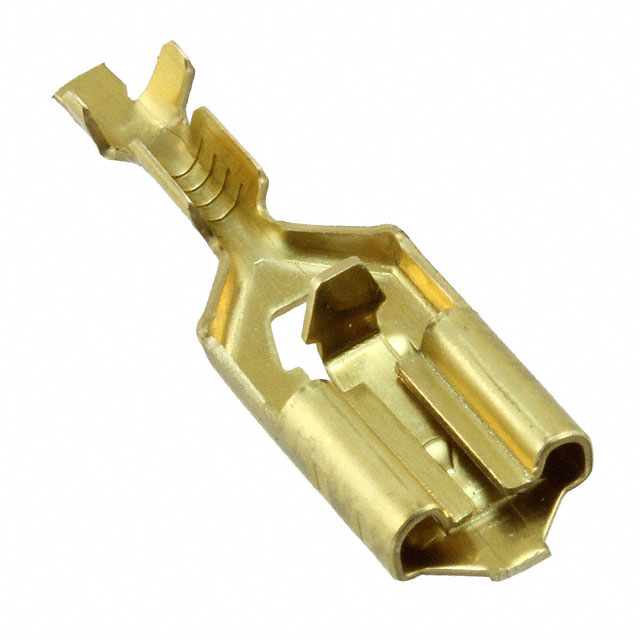

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63119-2

63119-2概述


    产品简介


    本文介绍的是型号为63119-2的快速断开式接线端子(Quick Disconnects)。该产品属于TE Connectivity品牌的快速断开接线端子系列,主要用于各种电气连接场景。63119-2是一种接线端子(Receptacle),适用于22至18 AWG的电线尺寸(0.32至0.82 mm²),并且具有正锁功能,确保连接稳固可靠。

    技术参数


    - 适用电线尺寸:0.32至0.82 mm²
    - 电线规格:22至18 AWG
    - 接线端子类型:接线端子(Receptacle)
    - 对接插片宽度:6.35 mm (0.25 in)
    - 对接插片厚度:0.81 mm (0.032 in)
    - 终端方向:直向(Straight)
    - 接触基材材料:黄铜(Brass)
    - 终端电镀材料:未经电镀(Unplated)
    - 接触保持力:低插入力(Low Insertion Force)
    - 兼容绝缘直径范围:1.52至2.54 mm (0.06至0.1 in)
    - 工作温度范围:-40至110°C (-40至230°F)

    产品特点和优势


    63119-2接线端子具有多种显著优势,包括:
    - 低插入力:设计使得安装过程更加轻松便捷。
    - 高接触可靠性:采用正锁功能,确保电气连接的稳固性。
    - 广泛的应用范围:适用于不同尺寸的电线,且能够承受一定的机械应力。
    - 环保认证:符合欧盟RoHS和ELV指令,低卤素标准,满足国际环保要求。

    应用案例和使用建议


    63119-2接线端子广泛应用于汽车、工业控制和其他电气连接系统中。例如,在汽车电路连接中,它可以用于电池端子和电气设备之间的连接。为了优化使用效果,建议:
    - 在安装前确认所选电线的规格符合要求。
    - 定期检查连接部位是否有松动或磨损迹象,确保电气连接的安全性和稳定性。
    - 根据应用需求选择适当的绝缘材料以提高防护等级。

    兼容性和支持


    63119-2接线端子与多种电线及电缆类型兼容,特别是离散电线(Discrete Wire)。同时,TE Connectivity提供了全面的技术支持和售后服务,如需技术支持可拨打免费热线+1 800 522 6752。

    常见问题与解决方案


    - Q:如何正确安装该接线端子?
    A:确保电线尺寸在规格范围内,按照制造商提供的安装指南进行操作。

    - Q:如何判断接线端子是否已经损坏?
    A:通过目测检查连接部位是否有明显的损伤或磨损,也可以使用万用表检测其导通性。

    总结和推荐


    63119-2接线端子凭借其出色的电气性能和高可靠性,成为广泛应用的理想选择。其设计考虑到了用户的各种需求,包括环境适应性、安装简便性以及使用寿命。总的来说,63119-2接线端子是一款值得推荐的产品,尤其适用于对连接可靠性要求较高的应用场景。

63119-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63119-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63119-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63119-2 63119-2数据手册

63119-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0933 ¥ 0.7929
12000+ $ 0.0855 ¥ 0.7267
18000+ $ 0.0806 ¥ 0.6849
96000+ $ 0.0663 ¥ 0.5636
102000+ $ 0.0602 ¥ 0.5115
252000+ $ 0.053 ¥ 0.4508
库存: 6000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 4757.4
