42197-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass RCP 11.93mm Tin T/R
供应商型号: N-42197-2
供应商: 云汉优选
标准整包数: 20000

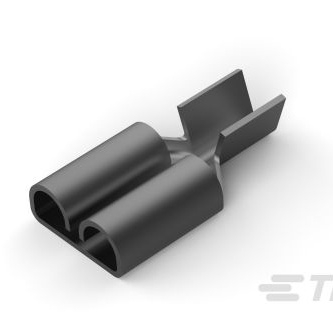

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42197-2

42197-2概述


    产品简介


    42197-2 接收端连接器是一款专为快断接线设计的高质量电子元器件。它适用于22至18 AWG(0.32至0.82 mm²)电线尺寸,采用直插式结构,材质为黄铜,并经过镀锡处理。该连接器广泛应用于各种工业设备、汽车电气系统及消费电子产品等领域,能够确保高效可靠的电气连接。

    技术参数


    - 电线尺寸:22至18 AWG(0.32至0.82 mm²)
    - 接触面积:直径5.21 mm(0.205 in),厚度0.51 mm(0.02 in)
    - 终端材料厚度:0.33 mm(0.013 in)
    - 产品长度:11.88 mm(0.468 in)
    - 绝缘支撑:无绝缘支撑
    - 操作温度范围:-40°C至110°C(-40°F至230°F)
    - 标准合规:CSA、UL认证
    - 包装数量:每卷20000个
    - 安装方式:带状/卷盘式包装

    产品特点和优势


    1. 高效连接:采用快断接线设计,安装和拆卸快速方便。
    2. 高可靠性:黄铜材质和镀锡工艺提高了连接器的耐用性和导电性。
    3. 宽温度适应范围:能够在极端环境下保持稳定的工作性能。
    4. 合规认证:符合多项国际安全标准,如CSA和UL认证,确保产品质量和安全性。

    应用案例和使用建议


    应用案例:42197-2接收端连接器在多种应用场合中表现出色,如汽车发动机舱内的线束连接、工业设备的电源连接以及智能家居系统的信号传输等。这些应用需要高可靠性的电气连接,而这款连接器可以满足这些需求。
    使用建议:在安装过程中,确保电线尺寸符合规定要求,以避免接触不良。在极端温度环境下使用时,注意确认产品的工作温度范围。对于长时间使用的场景,建议定期检查连接器的状况,确保连接可靠性。

    兼容性和支持


    - 兼容性:42197-2接插件与多种电线和电缆类型兼容,具有广泛的适用性。
    - 技术支持:如果您在使用过程中遇到任何问题,可随时联系TE Connectivity客服团队寻求帮助。客服电话为+1 800 522 6752。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查电线尺寸是否符合要求,确保连接器正确插入,并对接触面进行清洁。
    2. 问题:连接器过热。
    - 解决方案:确认电流负荷不超过额定值,检查连接器是否有适当的散热措施。
    3. 问题:连接器断裂。
    - 解决方案:检查安装过程是否规范,避免过度拉扯和扭曲电线。

    总结和推荐


    42197-2接收端连接器以其高效的连接性能、高可靠性及广泛的温度适应能力,在各类应用中表现出色。产品符合多项国际安全标准,具有较高的市场竞争力。我们强烈推荐该产品用于需要高可靠性和耐用性的应用场景。如有疑问或需要进一步技术支持,可随时联系TE Connectivity客服团队。

42197-2参数

参数
长*宽*高 11.93mm(长度)*6.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42197-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42197-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42197-2 42197-2数据手册

42197-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0509 ¥ 0.4325
60000+ $ 0.0453 ¥ 0.3852
库存: 60000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 8650
