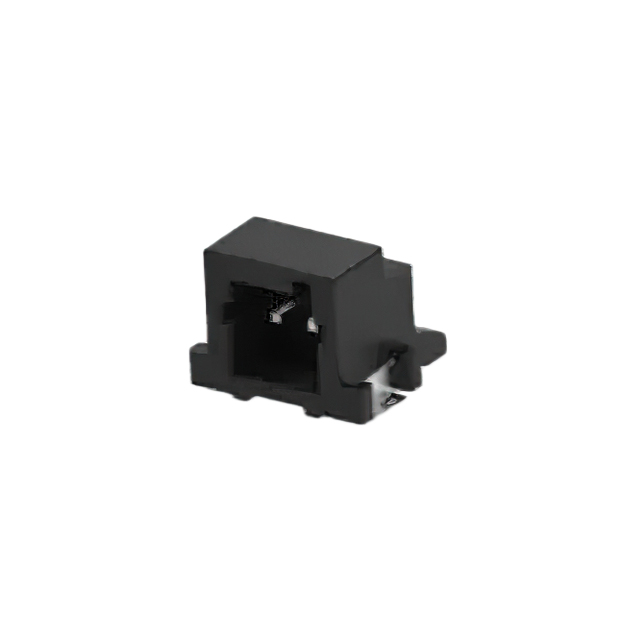

4-2336678-2

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2mm 1 2pin 2μm 锡 贴片安装
供应商型号: 4046942
供应商: 海外现货
标准整包数: 550
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-2336678-2

4-2336678-2概述

    # SGI2.0 连接器系统技术手册解读

    产品简介


    SGI2.0 连接器系统是一种专为电线与板间互连设计的高性能信号传输连接器,其核心部件包括通孔插头(Through Hole Header)、表面贴装技术插头(Surface Mount Technology Header)及绝缘位移压接(Insulation Displacement Crimp)插座组件。该系统提供2至10种接触位置的选择,广泛应用于消费电子、工业控制、通信设备等领域,具备卓越的信号完整性和可靠性。

    技术参数


    以下是 SGI2.0 连接器系统的详细技术规格:
    基本参数
    - 接触点数:2至10个
    - 插拔次数:>500次(测试条件:标准温湿度环境下)
    - 额定电压:30VAC/DC
    - 额定电流:每通道最大3A
    - 工作温度范围:-40°C至+105°C
    - 火花阻燃等级:UL94 V-0级
    - 插座材质:耐高温阻燃热塑塑料
    - 插针材质:铜合金
    尺寸与接口
    - 插头高度:6.35mm(默认高度),其他尺寸可根据需求定制
    - 插头宽度:依据接触点数量变化
    - 插座间距:2.00mm(标准距离)

    产品特点和优势


    SGI2.0 连接器系统结合了创新的设计理念和高精度制造工艺,具有以下显著特点:
    1. 极化设计:通过特殊的键控功能确保正确定位,有效避免误配。
    2. 宽广适用性:支持多种接触点布局,适用于各种不同尺寸和规格的应用场景。
    3. 高性能保障:采用高强度材料和精密加工工艺,确保在极端条件下仍能保持稳定的电气性能。
    4. 操作便利性:支持手工焊接、波峰焊、红外回流焊等多种焊接方式,极大简化安装流程。

    应用案例和使用建议


    SGI2.0 连接器系统已被广泛用于以下场景:
    1. 工业自动化设备:例如PLC控制柜内部布线。
    2. 医疗电子设备:如超声设备信号传输接口。
    3. 通信设备:如交换机背板连接模块。
    使用建议:
    - 在插拔过程中,务必小心处理插头外壳,避免直接接触插针,防止污染或变形。
    - 对于批量生产,建议采用半自动机器进行组装,以提高效率并降低人工误差。

    兼容性和支持


    SGI2.0 系列产品兼容主流 PCB 板设计规范,如 EIA-638 和 IPC 标准。此外,TE Connectivity 提供全面的技术支持服务,包括在线资源访问(www.te.com)、客服热线(1-800-522-6752)以及专业工具和文档支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头与插座无法正确对接 | 检查是否安装正确,确认极化设计是否匹配 |
    | 插针焊接后出现虚焊 | 调整焊接温度或时间,确保符合标准焊接曲线 |
    | 插头接触不良 | 更换插针或检查接触深度是否满足要求 |

    总结和推荐


    SGI2.0 连接器系统凭借其优异的性能、广泛的适用性和可靠的操作稳定性,成为现代电子设备设计的理想选择。无论是小型便携式设备还是复杂工业应用,都能提供高效、灵活且经济的连接解决方案。我们强烈推荐此产品给需要高质量电线到板连接的应用场景。

4-2336678-2参数

参数
颜色 -
触头镀层 - 配接
类型 Header,Latch Holder
针脚数 2pin
防护等级 -
排数 1
间距-配接 2mm
额定电流 -
触头镀层厚度 - 配接 2μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4-2336678-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2336678-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-2336678-2 4-2336678-2数据手册

4-2336678-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
