60290-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass RCP T/R
供应商型号: N-60290-1
供应商: 云汉优选
标准整包数: 3000

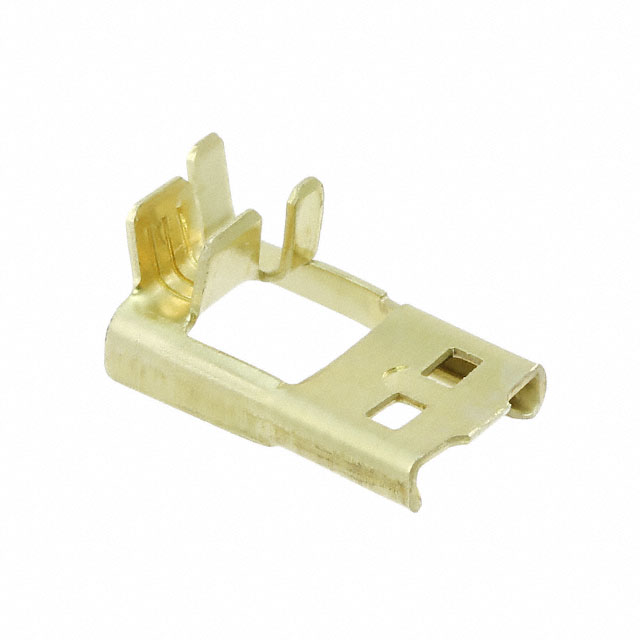

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 60290-1

60290-1概述


    产品简介


    本产品是一款型号为60290-1的快接式断路器,属于FASTON 250系列。该产品设计用于18至14 AWG(美国线规)的电线,其截面积范围为0.82至2.08平方毫米。这种接线端子的插针宽度为6.35毫米(0.25英寸),并采用黄铜材质制成,适用于多种电气连接场合。

    技术参数


    - 接线尺寸: 18 - 14 AWG (0.82 - 2.08 mm²)
    - 接针宽度: 6.35 mm (.25 in)
    - 接针厚度: 0.81 mm (.032 in)
    - 插入力: 正常
    - 配置: 单点连接
    - 接线绝缘直径范围: 2.29 - 3.56 mm (.09 - .14 in)
    - 操作温度范围: -40 - 110°C (-40 - 230°F)
    - 兼容性标准: CSA、UL
    - 包装数量: 3000
    - 包装方式: 卷盘/带状
    - 符合RoHS标准: 是
    - 卤素含量: 低卤素 - Br, Cl, F, I < 900 ppm (均质材料)
    - 焊接工艺能力: 不适用

    产品特点和优势


    - 高效连接: 该接线端子设计简单且易于安装,确保可靠的电气连接。
    - 广泛适用: 其坚固的结构和广泛的温度适应范围使得该产品适用于多种工业和商业应用。
    - 高可靠性: 高质量的黄铜材料和精细的制造工艺保证了长期稳定的性能。
    - 环境保护: 符合多项环保标准,如RoHS、REACH等,有助于保护环境和人体健康。

    应用案例和使用建议


    - 应用场景: 这种接线端子适用于汽车、家用电器、通信设备等多个行业。
    - 使用建议: 在安装过程中,应确保电线绝缘层的正确剥离长度,以避免短路。此外,在高温环境下使用时,应注意检查接线端子是否有热膨胀或老化现象。

    兼容性和支持


    - 兼容性: 该接线端子可以与其他同类的FASTON 250系列产品配合使用。
    - 支持: 如有任何技术支持需求,可以拨打+1 800 522 6752联系供应商。

    常见问题与解决方案


    - 问题: 插入时出现较大阻力。
    - 解决方案: 检查电线的剥皮长度是否合适,同时确认电线绝缘层没有损伤。

    - 问题: 接触不良。
    - 解决方案: 确认接线端子和电线完全插入,并使用适当的工具进行压接,以确保良好的电气接触。

    总结和推荐


    总的来说,这款型号为60290-1的快接式断路器具有优异的电气性能和环境适应性,特别适合需要可靠电气连接的应用场合。其环保标准符合度高,值得在相关行业中推广使用。我们强烈推荐在设计新的电气系统或替换现有系统时考虑使用这款产品。

60290-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60290-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60290-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 60290-1 60290-1数据手册

60290-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0774 ¥ 0.6577
6000+ $ 0.0742 ¥ 0.6304
9000+ $ 0.0714 ¥ 0.6069
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1973.1
