514711-000

厂牌: TE CONNECTIVITY

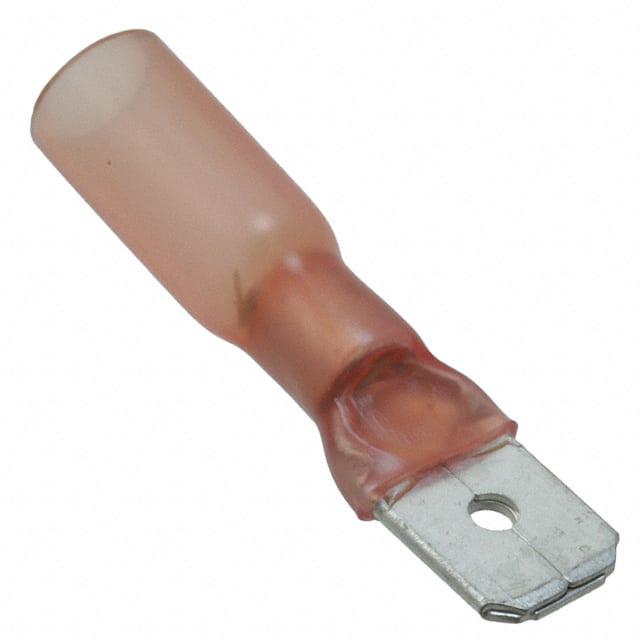

产品描述: TE Connectivity 插片端子 绝缘扁形端子, DuraSeal系列, 公插, 6.35 x 0.8mm接片, 最大线规1mm²
供应商型号: N-514711-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 514711-000

514711-000概述

    DURASEAL BLADE TERMINAL 技术手册

    1. 产品简介


    Duraseal Blade Terminal 是一种高效的电线端子产品,适用于需要高质量连接的应用场合。它主要用于连接镀锡铜绞线至刃型端子,提供防溅水和应力释放的连接。本产品常用于电气和电子设备中,确保稳定可靠的电气连接。

    2. 技术参数


    - 产品型号:B-106-4XXX
    - 材料:
    - 绝缘套管:辐射交联改性聚酰胺,透明色,内部有热塑性粘合剂涂层。
    - 刃型端子:镀锡黄铜。
    - 尺寸(单位:毫米/英寸):
    - 产品尺寸(最小值):
    - øA: 4.0 mm (0.155")
    - B: 6.35 mm (0.250")
    - C: 0.8 mm (0.030")
    - L: 32.0 mm (1.260")
    - 线材尺寸范围:
    - 额定截面积:0.5 - 1.0 mm² (AWG 22-18)
    - øG: 1.4 mm (0.055")
    - 颜色:红(0.5 - 1.0 mm²),蓝(1.5 - 2.5 mm²)
    - 额定温度范围:-55°C 至 +125°C
    - UL认证:3Z11

    3. 产品特点和优势


    - 材料优越:采用辐射交联改性聚酰胺和镀锡黄铜制成,具有良好的耐温性和机械强度。
    - 防溅水设计:提供IP防护等级,适用于恶劣环境下的应用。
    - 应力释放:通过有效的端子结构设计,可以有效避免由于外部力量引起的连接松动。
    - 易于安装:通过标准工具即可完成安装,操作简便,适用于各种装配线场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 本产品广泛应用于汽车电子系统、工业自动化控制等领域,为关键电气连接提供安全保障。
    - 特别适用于需要长时间保持连接稳定性的场合。
    - 使用建议:
    - 在安装前,请仔细准备电线,去除适当长度的绝缘层并进行清洁处理。
    - 安装过程中,遵循制造商提供的安装指南,使用正确的工具以确保良好的压接效果。
    - 定期检查连接状态,确保连接的安全性和可靠性。

    5. 兼容性和支持


    - 兼容性:Duraseal Blade Terminal 与多种工具兼容,例如 RPIP-684-00 提供的相关安装工具。
    - 支持服务:制造商提供详细的技术支持文档及售后服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题一:连接处出现松动。
    - 解决方案:请检查安装工具是否正确使用,并确保压接过程中的压力适中。
    - 问题二:无法正常通电。
    - 解决方案:确认导线插入深度和压接质量,重新压接以保证良好的电气接触。

    7. 总结和推荐


    Duraseal Blade Terminal 在电气连接领域表现出色,其优良的材料和防溅水设计使其成为许多应用场景的理想选择。考虑到其稳定性、可靠性和易用性,我们强烈推荐在各种高要求的电气连接中使用此产品。

514711-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

514711-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

514711-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 514711-000 514711-000数据手册

514711-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.583 ¥ 4.9555
500+ $ 0.5562 ¥ 4.7277
950+ $ 0.5406 ¥ 4.5951
1900+ $ 0.5304 ¥ 4.5084
5000+ $ 0.4794 ¥ 4.0749
库存: 10370
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 991.1
直接购买
加入购物车
