5413592-6

厂牌: TE CONNECTIVITY

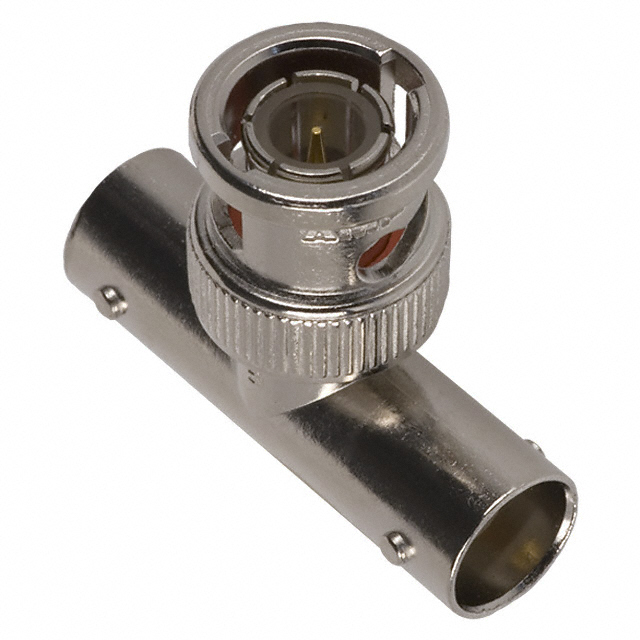

产品描述: TE Connectivity 射频适配器, BNC 到 BNC, 插头, 阻抗50Ω, T 形
供应商型号: N-5413592-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5413592-6

5413592-6概述

    BNC Connectors (50 ohm/75 ohm) 技术手册

    产品简介


    BNC连接器(50 欧姆/75 欧姆)是射频同轴连接器家族的一员,具备快速接插式耦合功能。它主要用于传输射频信号,适用于多种应用场景,包括通信设备、测试仪器、视频传输等领域。该连接器设计坚固耐用,提供多种不同类型的终端和安装方式,能够满足不同的应用需求。

    技术参数


    BNC连接器的关键技术参数如下:
    | 特性 | 参数 |

    | 阻抗 | 50欧姆/75欧姆 |
    | 工作电压 | 500V RMS |
    | 接触电阻 | 内部:1.5毫欧,外部:0.2/0.3毫欧 |
    | 初始绝缘电阻 | 5000兆欧 |
    | 耐压 | 1500伏交流电 |
    | 冠状放电水平 | 375伏,根均方值 |
    | 射频泄漏 | -55分贝 |
    | 射频插入损耗 | 0.15至0.3分贝,频率范围0-4GHz |
    | 频率范围 | 0-4GHz |
    | 最大驻波比 | 1.30至1.35 |
    | 耦合力 | 13.3磅,最大 [3/2.5N-M] |
    | 螺母保持力 | 444.8磅[N],最小 [100] |
    | 电缆保持力 | 266.9磅[N],最小 [60] |
    | 环境温度范围 | -55至+85°C(操作) |
    | 振动和冲击 | 符合MIL-STD-202标准 |

    产品特点和优势


    1. 快速插拔:BNC连接器采用旋锁结构,实现快速可靠的连接与断开。
    2. 多功能性:支持50欧姆和75欧姆版本,适用范围广泛。
    3. 高可靠性:通过严格的机械和电气性能测试,确保长期稳定的工作。
    4. 易维护:提供单次压接工具和旋钮连接方式,方便安装和维护。
    5. 耐腐蚀性:提供镍涂层和其他镀层选项,增强防腐蚀能力。
    6. 行业认证:获得UL和CSA等国际认证,符合行业标准。

    应用案例和使用建议


    BNC连接器广泛应用于通信系统、视频传输设备、测试仪器等领域。例如,在无线通信基站中,用于连接天线与射频前端设备;在视频传输系统中,用于视频信号的传输。为确保最佳性能和长期稳定性,建议遵循以下使用建议:
    1. 选择合适的连接器类型:根据具体应用要求选择适合的50欧姆或75欧姆连接器。
    2. 正确的安装方式:使用专用工具进行压接,以保证良好的电气连接。
    3. 注意电缆匹配:使用合适的同轴电缆,确保阻抗匹配。
    4. 定期检查和维护:定期清洁和检查连接器,避免灰尘和污物影响性能。

    兼容性和支持


    BNC连接器与同类BNC UG/U连接器完全互换,且提供了广泛的配件,如转接头、面板安装件等。厂商还提供配套工具和详细的安装指南,以便用户轻松安装和维护。如果需要其他配件或技术支持,可联系销售代表获取更多信息。

    常见问题与解决方案


    1. 接触电阻异常增大:
    - 解决方法:检查连接器是否正确安装,重新清洁和连接。
    2. 射频插入损耗增加:
    - 解决方法:确认电缆类型和长度是否匹配,重新压接连接器。
    3. 驻波比过高:
    - 解决方法:检查连接器安装是否紧固,更换新的同轴电缆。

    总结和推荐


    综上所述,BNC连接器凭借其可靠的设计、多样的应用选项以及良好的市场表现,成为众多射频同轴连接器中的佼佼者。无论是在通信设备还是视频传输系统中,BNC连接器都能提供稳定而高效的连接解决方案。因此,我们强烈推荐使用BNC连接器来提升系统的整体性能。

5413592-6参数

参数
针脚数 -
间距-配接 -
排数 -
排距 -
触头镀层 - 配接 -
防护等级 -
额定电流 -
颜色 -
类型 Bayonet Lock
触头镀层厚度 - 配接 -
长*宽*高 33.02mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,散装

5413592-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5413592-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5413592-6 5413592-6数据手册

5413592-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.731 ¥ 57.2135
45+ $ 6.2727 ¥ 53.318
200+ $ 5.967 ¥ 50.7195
库存: 319
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1144.27
