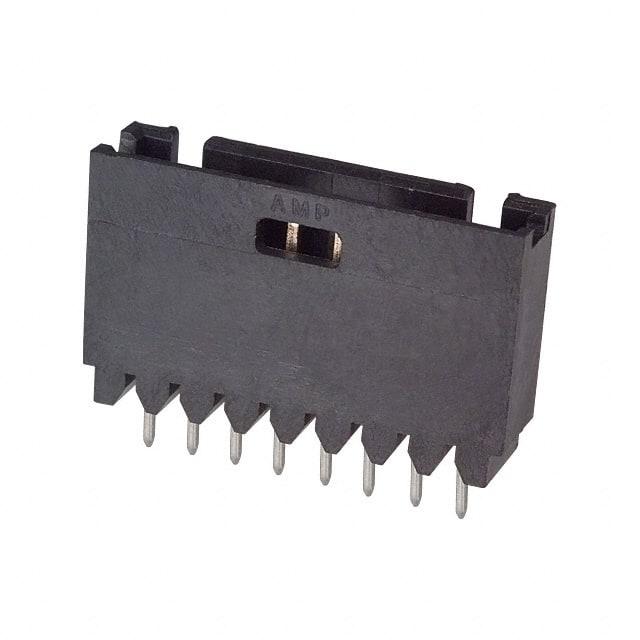

5-102202-5

厂牌: TE CONNECTIVITY
产品描述: 8pin 2.54mm 1 Header,Push-Pull 3A 380nm 金 黑色 通孔安装 23.37mm(长度)*5.82mm(高度)
供应商型号: 5-102202-5
供应商: Master
标准整包数: 23
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-102202-5

5-102202-5概述

    电子元器件产品技术手册:AMPMODU PCB Mount Header

    产品简介


    AMPMODU PCB Mount Header是一款专为电路板到电路板连接而设计的电子元器件。这种垂直安装的插头适配器包含8个位置,中心间距为2.54毫米(0.1英寸),并具有全包裹结构。该产品采用镀金工艺并通过通孔焊接方式固定在电路板上,适用于广泛的电子应用,如通信设备、工业自动化和汽车电子等领域。

    技术参数


    - 产品类型: PCB Mount Header
    - 连接系统: Board-to-Board
    - 安装方式: 垂直安装
    - 接触点数: 8个位置
    - 排数: 1排
    - 中心间距: 2.54毫米(0.1英寸)
    - 绝缘电阻: ≥5000 MΩ
    - 耐电压能力: 最大750 Vrms
    - 工作温度范围: -65°C至105°C(-85°F至221°F)
    - 引脚直径: 0.64毫米(0.025英寸)
    - 焊盘厚度: 2.54 – 5.08微米(100 – 200微英寸)
    - 接触电流额定值: 最大3安培

    产品特点和优势


    - 完全包裹设计:这种包裹式设计提供了良好的抗干扰性能和机械稳定性,使连接更稳定可靠。
    - 镀金接触面:镀金的接触面不仅提升了电连接的可靠性,还延长了产品的使用寿命。
    - 高绝缘电阻:≥5000 MΩ的绝缘电阻确保了高信号完整性,减少了电气噪声和干扰。
    - 高耐电压能力:最大耐电压750 Vrms使得该产品能够在高压环境中稳定运行。

    应用案例和使用建议


    - 应用案例:AMPMODU PCB Mount Header广泛应用于工业控制设备、医疗仪器、通信设备以及汽车电子等场景,特别是在需要稳定、可靠的连接时。
    - 使用建议:在安装过程中应确保焊盘清洁无污物,以避免不良焊接现象。同时,在高温环境下使用时应考虑到温度对产品性能的影响。

    兼容性和支持


    - 兼容性:该产品符合CSA LR7189和UL E28476标准,可与多种电路板和其他电子元件配合使用。
    - 厂商支持:制造商提供了详尽的技术文档和客户服务支持,可通过拨打+1 800 522 6752获取更多技术支持。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查焊盘是否有污物,确保焊锡均匀分布,必要时重新焊接。

    - 问题2:电气性能不佳
    - 解决方案:确认绝缘层完好无损,清洁接触面并检查是否有任何损坏迹象。

    总结和推荐


    AMPMODU PCB Mount Header凭借其优异的电气性能、坚固的设计和广泛的适用性,成为一种优秀的连接解决方案。无论是在工业还是消费电子领域,该产品都能提供可靠且稳定的连接,适合用于需要高性能连接的场合。强烈推荐此款产品给那些寻求高质量、高可靠性的电子连接解决方案的应用工程师和设计师。
    希望这篇技术手册能够帮助您更好地了解和使用AMPMODU PCB Mount Header。如有进一步的问题或需求,请随时联系我们的客服团队。

5-102202-5参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
颜色 黑色
额定电流 3A
类型 Header,Push-Pull
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
长*宽*高 23.37mm(长度)*5.82mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-102202-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-102202-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-102202-5 5-102202-5数据手册

5-102202-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
23+ $ 1.8584 ¥ 15.7406
115+ $ 1.6993 ¥ 14.1291
253+ $ 1.659 ¥ 13.7937
506+ $ 1.5974 ¥ 13.2749
1012+ $ 1.5593 ¥ 12.769
2507+ $ 1.457 ¥ 11.931
5014+ $ 1.3694 ¥ 11.2139
7521+ $ 1.3694 ¥ 11.2139
库存: 132
起订量: 23 增量: 0
交货地:
最小起订量为:23
合计: ¥ 362.03
