首页  >  产品百科  >  4-794621-6

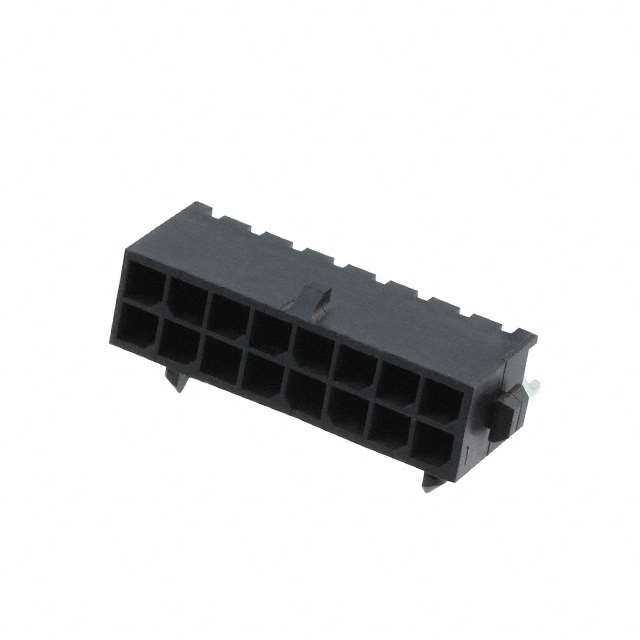

4-794621-6

厂牌: TE CONNECTIVITY
产品描述: 接头 3mm 2 16pin 5A 2.54μm 锡 黑色 贴片安装 16.7mm(长度)*7.37mm(宽度)
供应商型号: Q-4-794621-6
供应商: 期货订购
标准整包数: 150
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794621-6

4-794621-6概述


    产品简介


    Micro Mate-N-Lok系列连接器
    Micro Mate-N-Lok系列连接器是由TE Connectivity设计和制造的一种高性能表面安装型连接器。这种连接器适用于广泛的电子应用,特别是在空间受限的应用环境中。其紧凑的设计使其在各种小型化电子产品中表现卓越,如消费电子、工业自动化设备、通信设备及医疗仪器等领域。

    技术参数


    以下是该产品的主要技术规格:
    - 型号编号:794621
    - 产品类型:表面安装型连接器
    - 结构:塑料板锁
    - 材料:
    - 接触件:黄铜
    - 壳体:UL 94V-0阻燃等级高温度尼龙,黑色
    - 接触件镀层:
    - 2.54µm最小锡铅镀层(过1.27µm最小镍)
    - 或2.54µm最小亮光锡镀层(过1.27µm最小镍)
    - 推荐PCB厚度:1.57mm
    - 插针数量:20
    - 外形尺寸:
    - 长度:36.86mm
    - 宽度:28.70mm
    - 高度:40.00mm
    - 接触距离:
    - X方向:0.39mm
    - Y方向:1.30mm
    - Z方向:3.00mm
    - 组装方式:表面安装,可垂直安装
    - 重量:未提供具体数值

    产品特点和优势


    Micro Mate-N-Lok连接器具有以下几个显著的特点和优势:
    - 高可靠性:采用高品质的黄铜接触件和UL 94V-0阻燃等级高温度尼龙壳体,确保在各种恶劣环境下仍能保持稳定的性能。
    - 紧凑设计:体积小巧,适合用于空间有限的场合。
    - 易于安装:表面安装且支持垂直安装,方便组装。
    - 良好的电气特性:优秀的导电性和低接触电阻,确保信号传输的稳定性。
    - 广泛的应用范围:适用于多种电子产品,包括消费电子、工业控制、通信设备和医疗仪器等。

    应用案例和使用建议


    Micro Mate-N-Lok连接器因其紧凑的尺寸和优良的电气特性,被广泛应用于多个领域。例如,在工业控制系统中,它可以用于连接传感器和控制器;在消费电子设备中,可以作为小型化的接口连接部件。
    使用建议:
    - PCB布局建议:确保在设计PCB时,为每个接线尾留出足够的空间,避免过度挤压。
    - 热管理:由于接触件和壳体的材质原因,建议对长时间运行的设备进行适当的散热处理。
    - 环境适应性:考虑到高湿度或高温的工作环境,可以在组装前对连接器进行防护处理。

    兼容性和支持


    该产品与多种PCB和其他电子组件具有良好的兼容性,能够广泛应用于不同的电路设计中。厂商提供了详尽的技术支持文档,包括安装指南、故障排除手册等,确保客户能够顺利使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    - 问题1:连接器无法正确插入PCB孔。
    - 解决方案:检查PCB孔的直径是否符合要求,必要时进行重新钻孔。

    - 问题2:接触不良。
    - 解决方案:确保所有接触件已正确插入且没有松动,检查是否有氧化或腐蚀现象,必要时清洁接触件。

    - 问题3:信号传输不稳定。
    - 解决方案:检查焊接质量,确保每个焊点都充分焊接,减少虚焊情况。

    总结和推荐


    综上所述,Micro Mate-N-Lok系列连接器凭借其紧凑的设计、优异的电气特性和广泛的应用范围,成为了众多电子应用的理想选择。无论是从可靠性和耐用性还是从空间效率来看,这款产品都表现出色。因此,强烈推荐在需要高密度连接的电子项目中使用这款连接器。

4-794621-6参数

参数
防护等级 -
额定电流 5A
触头镀层厚度 - 配接 2.54μm
类型 接头
针脚数 16pin
颜色 黑色
排数 2
触头镀层 - 配接
间距-配接 3mm
长*宽*高 16.7mm(长度)*7.37mm(宽度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售

4-794621-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794621-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794621-6 4-794621-6数据手册

4-794621-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 4.0125 ¥ 32.9025
450+ $ 3.8125 ¥ 31.2625
5100+ $ 3.325 ¥ 27.265
10050+ $ 3.05 ¥ 25.01
25050+ $ 2.6625 ¥ 21.8325
库存: 15000
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 4935.37
直接购买
加入购物车
