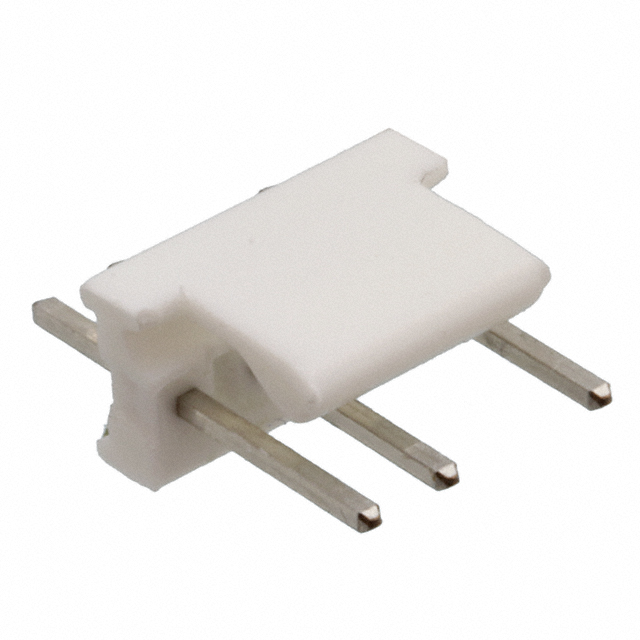

643431-1

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 4pin 5A 锡 通孔安装
供应商型号: A114189-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 643431-1

643431-1概述

    高质量技术手册:PCB Mount Header, Vertical, Wire-to-Board

    1. 产品简介


    这款电子元器件是一款垂直安装的PCB焊盘连接器(PCB Mount Header),属于电线对板连接系统(Wire-to-Board)。它具有4个位置,中心线间距为2.54毫米(0.1英寸),部分遮蔽设计,采用锡镀层和通孔焊接。该连接器主要用于信号传输,在多个行业和应用中都能找到其身影。

    2. 技术参数


    - 基本参数:
    - 连接器系统:电线对板(Wire-to-Board)
    - 焊接方式:通孔焊接(Through Hole - Solder)
    - 连接器装配类型:PCB安装头部(PCB Mount Header)
    - 安装方向:垂直安装(Vertical)

    - 电气特性:
    - 工作电压:250 VAC
    - 接触面积长度:7.49毫米(0.295英寸)
    - 接触针面积镀层厚度:3.81微米(150微英寸)
    - 接触电流额定值(最大):5安培

    - 机械特性:
    - 插针尺寸:0.64毫米(0.025英寸)
    - 连接器长度:10.16毫米(0.4英寸)
    - 连接器高度:10.03毫米(0.395英寸)
    - 连接器宽度:5.71毫米(0.225英寸)
    - 工作环境:
    - 操作温度范围:-55°C至105°C(-67°F至221°F)

    3. 产品特点和优势


    - 独特功能:
    - 部分遮蔽设计,增强稳定性。
    - 适用于信号传输,广泛应用于电子设备中。
    - 采用锡镀层,提供良好的电导性能和耐腐蚀性。

    - 优势:
    - 具有较高的电流承载能力(最大5安培)。
    - 工作电压高达250 VAC,适合各种高低压电路。
    - 多种规格,满足不同应用需求。
    - 符合多种国际安全标准(如CSA LR7189, UL E28476)。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于电路板间信号传输。
    - 广泛应用于计算机、通信设备、工业自动化等领域。

    - 使用建议:
    - 在安装过程中确保连接器完全插入并锁定。
    - 注意焊接时温度不要超过265°C,以防止损坏。
    - 根据具体应用选择合适的焊接工艺和防护措施。

    5. 兼容性和支持


    - 兼容性:
    - 可与其他PCB连接器或相关组件配套使用,如TE Connectivity品牌的其他PCB连接器(例如640456-4, CAT-104MTA-PLSCC等)。

    - 支持和服务:
    - 联系电话:+1 800 522 6752
    - 访问产品页面获取更多支持信息和技术文档。

    6. 常见问题与解决方案


    - 问题一: 焊接后接触不良。
    - 解决办法: 检查焊接点是否有足够的焊料,确保焊接点清洁且无氧化物。

    - 问题二: 插拔力过大。
    - 解决办法: 检查连接器是否正确安装并锁紧,必要时更换新的连接器。

    7. 总结和推荐


    总体而言,这款垂直安装的PCB焊盘连接器具有出色的电气性能和机械强度,特别适用于需要高可靠性连接的应用场合。其符合多种国际安全标准,兼容性强,是众多电子设备的理想选择。强烈推荐在涉及电线对板连接的应用中使用此产品。

643431-1参数

参数
间距-配接 2.54mm
排数 1
触头镀层 - 配接
颜色 -
额定电流 5A
类型 Friction Lock,Header
针脚数 4pin
防护等级 -
触头镀层厚度 - 配接 -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装
