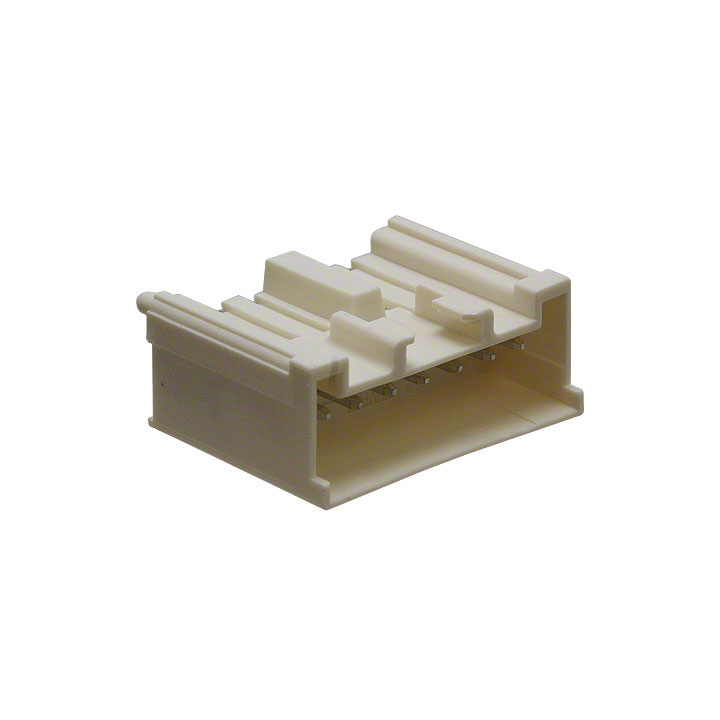

917727-1

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.5mm 1 7pin 3A 锡 通孔安装 20mm(长度)*8.2mm(高度)
供应商型号: N-917727-1
供应商: 云汉优选
标准整包数: 150
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 917727-1

917727-1概述


    产品简介


    本产品为垂直安装的印刷电路板(PCB)接头,采用线对板连接系统,共有7个位置,中心线间距为2.5毫米(0.098英寸),完全屏蔽设计。这款产品采用了镀锡的通孔焊接技术,并配备了AMP信号双锁结构,适用于需要高可靠性的信号传输场合。广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 基本参数
    - PCB安装方向:垂直
    - 中心线(间距):2.5毫米(0.098英寸)
    - 位置数:7个
    - 排数:1排
    - 连接器类型:线对板
    - 操作电压:250 VAC
    - 工作温度范围:-30℃至105℃

    - 电学特性
    - 最大接触电流:3安培
    - 接触面镀层材料厚度:0.8至2.5微米(31.49至98.42微英寸)
    - 接触面镀层材料:锡
    - 信号接口:AMP信号双锁结构

    - 机械特性
    - 插针长度:3.18毫米(0.125英寸)
    - 插针直径:0.64毫米(0.025英寸)
    - 接头高度:15.3毫米(0.6英寸)
    - 接头宽度:8.2毫米(0.32英寸)

    产品特点和优势


    本产品具备如下特点和优势:
    - 高可靠性:采用AMP信号双锁结构,确保了连接的稳定性和安全性。
    - 宽工作温度范围:-30℃至105℃的工作温度范围,使其适用于多种严苛环境。
    - 高电流承载能力:最大可承载3安培的电流,适合需要大功率传输的应用。
    - 紧凑设计:中心线间距仅为2.5毫米,适合空间受限的设计。

    应用案例和使用建议


    本产品主要应用于信号传输场合,如工业自动化控制系统、电信设备、计算机外围设备等。例如,在一个自动化控制设备中,该接头可以用来连接控制主板和扩展模块之间的信号线。
    使用建议:
    - 在组装过程中要小心处理,避免损伤插针。
    - 使用波峰焊工艺时,确保焊料温度不超过265℃以防止损坏。

    兼容性和支持


    该产品与多个标准兼容,符合CSA和UL认证要求。产品提供一系列相关配件和文档支持,包括安装指南和产品合规说明,以帮助用户更好地使用和维护产品。技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    - 问题:插针弯曲或断裂。
    - 解决方案:使用专用工具安装,确保正确插入。
    - 问题:连接不稳定。
    - 解决方案:检查接头是否完全锁紧。
    - 问题:接头过热。
    - 解决方案:确保接头没有过度负载,合理分配电流。

    总结和推荐


    总体来看,这款PCB接头具备高可靠性、紧凑设计、广泛的适用温度范围等优势,非常适合作为信号传输的关键部件。其AMP信号双锁结构和广泛的支持文档使得它在市场上具有较强的竞争力。因此,强烈推荐此款产品用于需要高性能和高可靠性的场合。

917727-1参数

参数
排数 1
额定电流 3A
颜色 -
触头镀层厚度 - 配接 -
针脚数 7pin
触头镀层 - 配接
防护等级 -
类型 Header,Latch Holder
间距-配接 2.5mm
长*宽*高 20mm(长度)*8.2mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

917727-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917727-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 917727-1 917727-1数据手册

917727-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.477 ¥ 4.0545
600+ $ 0.4532 ¥ 3.8522
1200+ $ 0.4386 ¥ 3.7281
库存: 1563
起订量: 300 增量: 150
交货地:
最小起订量为:300
合计: ¥ 1216.35
直接购买
加入购物车
