4-794682-0

厂牌: TE CONNECTIVITY

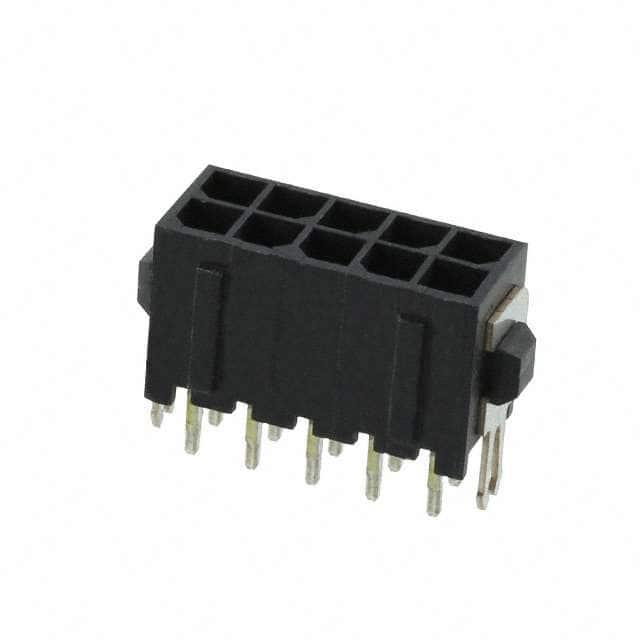

产品描述: Header,Locking Ramp 3mm 2 10pin 5A 760nm 金 黑色 通孔安装 19mm*6.86mm*13.97mm
供应商型号: JY-4-794682-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794682-0

4-794682-0概述


    产品简介


    本文将详细介绍一款由TE Connectivity推出的电子元器件——PCB Mount Header(垂直安装型板对板连接器),型号为4-794682-0。这款连接器属于微小型MATE-N-LOK系列,适用于板对板连接。其主要特点是完全屏蔽设计,支持10个位置,中心线间距为3毫米。广泛应用于电源电路、工业自动化以及通信设备等领域。

    技术参数


    - 连接器系统: 板对板连接器
    - 安装类型: PCB安装型接头
    - 外形尺寸: 矩形
    - 插针数: 10位
    - 排数: 2排
    - 间距: 3毫米(0.118英寸)
    - 接触面积长度: 4.15毫米(0.163英寸)
    - 接触直径: 0.64毫米(0.025英寸)
    - 额定电压: 250伏交流电
    - 工作温度范围: -40°C 至 105°C (-40°F 至 221°F)
    - 机械强度: 通过锁定片实现插拔定位,具有板载保持力
    - 材料: 插脚采用黄铜材料,镀镍底材,金镀层;外壳材料为高温尼龙

    产品特点和优势


    这款4-794682-0 PCB Mount Header的优势在于:
    1. 完全屏蔽设计:提供了更好的电磁兼容性,减少外部干扰。
    2. 可靠的接触稳定性:采用锁紧片设计,确保长期稳定可靠的连接。
    3. 高温适应性:最高工作温度可达105°C,适用于恶劣环境。
    4. 低卤素含量:符合环保标准,对环境友好。

    应用案例和使用建议


    应用案例
    这款连接器常用于电源电路的连接,特别是在工业自动化设备、通信模块以及医疗设备中。它可以在有限的空间内提供高密度的电气连接,同时保证连接的可靠性和耐久性。
    使用建议
    - 环境适应性:考虑到其工作温度范围较广,建议在极端环境下使用时进行额外的防护措施。
    - 装配精度:由于其结构紧凑,需要精确的装配工艺以避免损坏。
    - 清洁保养:定期检查和清洁可以延长连接器的使用寿命。

    兼容性和支持


    这款连接器与各种类型的电路板兼容,并且可以通过焊接方式安装。TE Connectivity提供详细的安装指南和支持服务,帮助用户顺利安装和使用。

    常见问题与解决方案


    1. 接触不良:
    - 解决方案:检查并清洁插针和插座,确认是否安装到位。

    2. 温升过高:
    - 解决方案:检查负载电流是否超过额定值,必要时更换散热材料。

    3. 信号传输不稳定:
    - 解决方案:检查接地情况,确保良好的电磁屏蔽效果。

    总结和推荐


    总体来看,4-794682-0是一款性能稳定、可靠性高的板对板连接器。其全面的电磁兼容性和宽泛的工作温度范围使其成为多种应用场景的理想选择。此外,TE Connectivity提供的详尽的技术支持和文档资料也极大地简化了用户的安装和维护工作。因此,强烈推荐这一产品,特别是对于需要高性能和高可靠性连接的应用场合。
    如有任何疑问或需要进一步的帮助,请联系TE Connectivity客服热线:+1 800 522 6752。

4-794682-0参数

参数
颜色 黑色
额定电流 5A
触头镀层 - 配接
排数 2
类型 Header,Locking Ramp
防护等级 -
间距-配接 3mm
针脚数 10pin
触头镀层厚度 - 配接 760nm
长*宽*高 19mm*6.86mm*13.97mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘
