9-146309-0

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 80pin 3A 760nm 金 黑色 通孔安装
供应商型号: W-9-146309-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-146309-0

9-146309-0概述


    产品简介

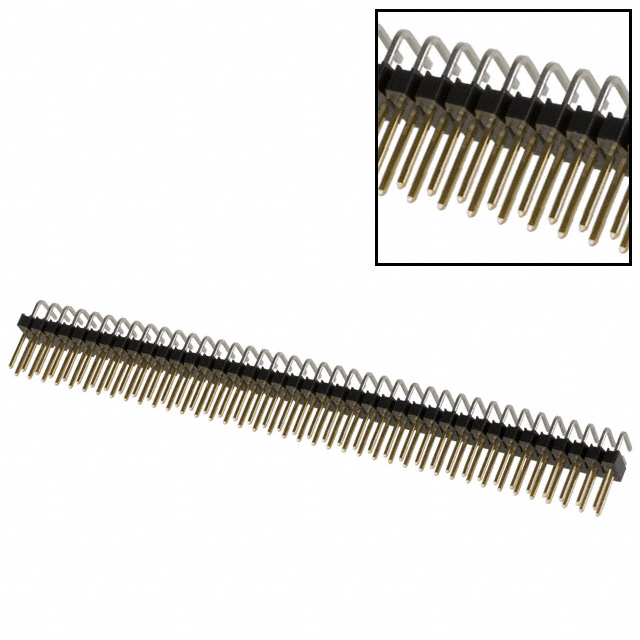

    本产品是一款带有直角PCB安装端子的板对板连接器,型号为9-146309-0。它属于TE Connectivity(泰科电子)的AMPMODU系列,广泛应用于电子设备的信号传输领域。此连接器具有80个引脚位置,中心间距为2.54毫米(0.1英寸),并采用通过孔焊接安装方式,方便集成到PCB设计中。

    技术参数


    - 产品类型: PCB直角板对板连接器
    - 针位数量: 80个
    - 行数: 2行
    - 连接器系统: 板对板连接器
    - 针脚类型: 可拆卸型(Breakaway)
    - 接触载流能力: 最大电流3安培
    - 接触形式: 方形
    - 接触材料: 磷青铜
    - 接触涂层: 金
    - 接触涂层厚度: 0.762微米(30微英寸)
    - 安装方式: 直角PCB安装
    - 中心线间距: 2.54毫米(0.1英寸)
    - 接触焊尾长度: 2.79毫米(0.11英寸)
    - 焊接材料: 锡铅合金
    - 封装方式: 托盘包装,每包25个
    - 温度范围: -65°C至105°C(-85°F至221°F)
    - 认证标准: 符合CSA LR7189、UL E28476等标准,UL阻燃等级UL 94V-0
    - 符合规范: 欧盟RoHS、ELV、REACH指令

    产品特点和优势


    - 高可靠性: 具备通过孔焊接设计,确保长期稳定的工作性能。
    - 高载流能力: 最大载流能力达到3安培,适用于多种高电流应用。
    - 可拆卸型: 允许快速且便捷的组装和拆卸,提高了生产效率和灵活性。
    - 高防护等级: 能够承受-65°C至105°C的宽温范围,适合严苛的工作环境。
    - 合规性: 符合多项国际标准,确保了在各种应用中的安全可靠。

    应用案例和使用建议


    应用案例: 该连接器广泛应用于电信设备、工业自动化设备及汽车电子等领域,常用于信号传输和电源分配。例如,在工业自动化设备中,这些连接器可以实现不同模块间的高速信号传输。
    使用建议: 在使用过程中,应注意保持良好的清洁和无尘环境,避免因灰尘导致接触不良。另外,建议定期检查和清洁以确保最佳性能。针对高温环境,可以选择加装散热片或其他冷却装置以提高使用寿命。

    兼容性和支持


    该连接器具有良好的兼容性,适用于多种不同的PCB设计,并可与其他TE Connectivity的同系列产品无缝配合。此外,厂商提供了详尽的技术支持,包括电话热线(+1 800 522 6752)和官方网站,便于用户获取必要的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 如何进行焊接?
    - 解决方案: 推荐使用波峰焊接工艺,将温度控制在265°C以内,确保良好的焊接效果。
    2. 问题: 接触电阻过高怎么办?
    - 解决方案: 检查是否已正确清洁焊接点和接触面,必要时可重新焊接或更换新的连接器。
    3. 问题: 高温环境下如何提高使用寿命?
    - 解决方案: 使用散热片或其他冷却装置,保持连接器工作温度在允许范围内。

    总结和推荐


    总体而言,9-146309-0型号的PCB直角板对板连接器具备出色的性能和可靠性,适用于多种电子设备。它的高载流能力和广泛的温度适应性使其成为多个行业的理想选择。对于需要高性能连接器的应用场合,我们强烈推荐使用此产品。通过提供详尽的支持和维护服务,TE Connectivity进一步增强了其产品的吸引力和竞争力。

9-146309-0参数

参数
颜色 黑色
针脚数 80pin
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
排数 2
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

9-146309-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-146309-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-146309-0 9-146309-0数据手册

9-146309-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
