1971780-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 三重锁定电源连接器公端端子与相应的母端端子插接。提供多种尺寸和材料。
供应商型号: N-1971780-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 1971780-2

1971780-2概述


    产品简介

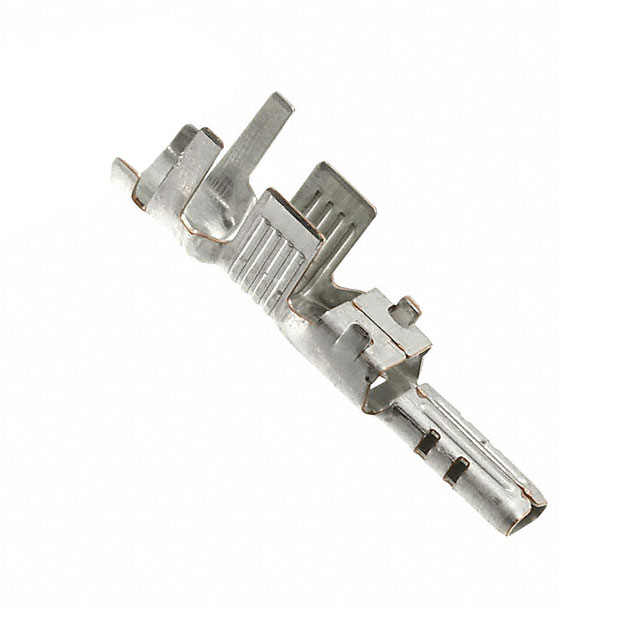

    本产品为Tab Contact(触点),型号为1971780-2,属于Power Triple Lock系列。该产品主要用于电源连接,额定工作电压为600 VAC/600 VDC,能够适用于12 AWG和3 mm²的电线。材料方面,采用了铜合金基材,并通过镀锡处理以提高导电性和耐腐蚀性。该产品的工作温度范围宽广,从-55°C到150°C,适用于多种严苛环境。

    技术参数


    - 额定电压: 600 VAC/600 VDC
    - 额定电流: 最大20 A
    - 电线尺寸: 12 AWG和3 mm²
    - 接触方式: 压接
    - 接触宽度: 2.7 mm
    - 接触厚度: 1.63 mm
    - 压接区镀层材料: 预镀锡
    - 接触区域镀层材料: 锡
    - 插针接触材料: 铜合金
    - 操作温度范围: -55°C 至 150°C
    - 符合标准: UL, VDE

    产品特点和优势


    1. 高可靠性: 600 VAC/600 VDC的额定电压使其适用于高压环境。
    2. 广泛的温度范围: -55°C至150°C的工作温度范围使得该产品能够在极端环境中稳定工作。
    3. 优异的电气性能: 最大20 A的电流承载能力保证了稳定可靠的电力传输。
    4. 坚固耐用: 使用铜合金作为基础材料,增强了接触点的强度和耐久性。
    5. 广泛适用: 能够适配12 AWG和3 mm²的电线尺寸,提供多种选择。

    应用案例和使用建议


    应用场景:该产品常用于电源系统、工业设备、汽车电子等高压供电场合。例如,在电动车辆的高压电池管理系统中,需要高度可靠的连接件来确保安全稳定的电力供应。另外,在一些工业自动化设备中,也需要使用这种高压连接器来满足高强度的应用需求。
    使用建议:在安装过程中应注意正确选择对应的压接工具,并按照手册要求进行规范操作,以确保压接效果达到最佳。此外,在维护过程中定期检查接触点的状态,确保无损坏或松动现象。

    兼容性和支持


    该产品与同一系列的其他组件兼容,例如1971779-2、1971777-4等。制造商提供全方位的技术支持,如有任何疑问可联系技术支持热线+1 800 522 6752获取帮助。产品还符合多项国际环保法规,如EU RoHS、EU ELV等,确保了绿色生产和可持续发展。

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方法: 检查压接是否到位,必要时重新压接;确保电线绝缘层正确套入支撑套内。
    2. 问题: 温度过高
    - 解决方法: 确保安装环境符合产品说明书的要求;检查是否有过载现象。
    3. 问题: 安装困难
    - 解决方法: 使用正确的工具进行压接,严格按照手册指示操作;若仍存在问题,联系制造商寻求帮助。

    总结和推荐


    总体来看,这款Tab Contact(触点)具有高性能、高可靠性和广泛应用范围的特点,适用于高压环境下的电力传输和控制。其广泛的温度适应性和良好的电气性能使其在市场上具备较强竞争力。强烈推荐此产品给需要高压连接解决方案的客户。
    如果还有进一步的需求或疑问,建议直接联系制造商获得更详细的信息和技术支持。

1971780-2参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 12 AWG
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1971780-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1971780-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1971780-2 1971780-2数据手册

1971780-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ $ 0.0827 ¥ 0.7028
4000+ $ 0.069 ¥ 0.5866
8200+ $ 0.0653 ¥ 0.5549
10000+ $ 0.0602 ¥ 0.5115
20000+ $ 0.0581 ¥ 0.4942
50000+ $ 0.0571 ¥ 0.4855
100000+ $ 0.0551 ¥ 0.4682
500000+ $ 0.052 ¥ 0.4422
库存: 20000
起订量: 1300 增量: 1
交货地:
最小起订量为:1300
合计: ¥ 913.64
直接购买
加入购物车
