1456968-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 1μm 银 20-22 AWG 压入式
供应商型号: 26M-1456968-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 1456968-1

1456968-1概述


    产品简介

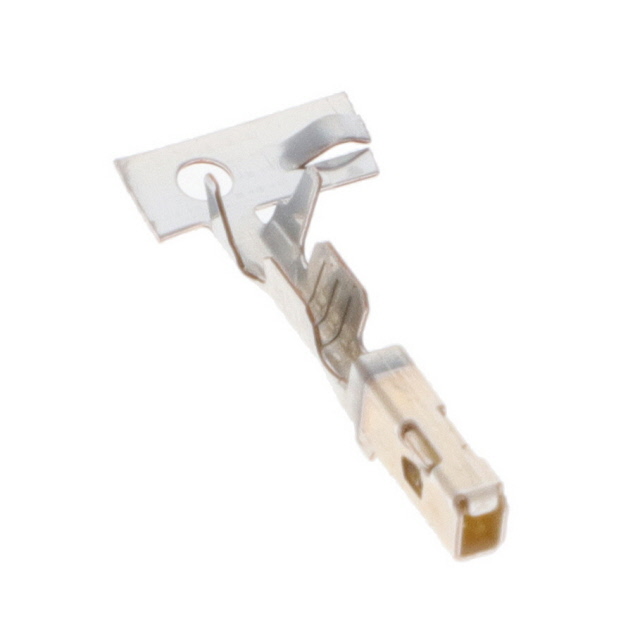

    产品名称: Receptacle, Mating Tab Width .8 mm [.031 in], Tab Thickness .64 mm [.025 in]
    产品类别: 接收器型端子
    主要功能: 用于汽车连接器系统中的低功率信号传输,适用于多种线径(20-22 AWG)
    应用领域: 汽车电子、航空航天、工业自动化及其他高可靠性需求的应用场景

    技术参数


    | 参数类型 | 具体数值 | 单位 |
    |
    | 接收器类型 | Receptacle
    | 配套插头宽度 | 0.8 mm | [0.031 in] |
    | 插头厚度 | 0.64 mm | [0.025 in] |
    | 适用线缆直径范围 | 1.5–1.85 mm | [0.059–0.073 in] |
    | 线缆规格 | 20 AWG, 21 AWG, 22 AWG
    | 最大电流容量 | 9 A
    | 工作温度范围 | -40°C 至 +150°C | [-40°F 至 +302°F] |
    | 接触电阻 | 低
    | 插拔次数寿命 | 未提及
    | 材料及表面处理 | 铜镀银

    产品特点和优势


    - 密封性设计: 提供卓越的防水和防尘能力,适合恶劣环境。
    - 清洁结构: 无多余凸起设计,减少安装复杂性并降低生产成本。
    - 典型应用范围: 广泛应用于汽车动力和传感器电路的低功率信号传输。
    - 环保合规: 符合RoHS、ELV以及REACH标准,确保绿色制造。
    - 高可靠性: 采用压接工艺(F-Crimp),保证长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 汽车电子控制系统: 这类端子常用于汽车发动机控制单元(ECU)、安全气囊模块、刹车助力器等关键部件。
    2. 工业控制领域: 在工业机器人或PLC控制系统的接线端口使用,确保通信可靠性和耐用性。
    使用建议
    - 配对插座选择: 建议根据具体应用场景选择合适的插入和提取工具,以提高装配效率。
    - 接线质量控制: 确保焊接端口和电缆间的压接强度达到最佳性能,避免接触不良。
    - 环境防护措施: 如需长时间暴露于极端环境中,可配合密封套件增强防护等级。

    兼容性和支持


    - 兼容性: 与TE Connectivity的其他系列产品完全兼容,如Gen Y系列的插头端子。
    - 技术支持: 客户可拨打TE全球客服热线(+1 800 522 6752)获取及时的技术指导。
    - 包装方式: 每卷7500个,符合大规模生产的高效配送要求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入时阻力过大 | 确认接头是否清洁并正确对齐。 |
    | 接触电阻异常高 | 检查压接过程是否合格,必要时重新进行压接操作。 |
    | 端子表面氧化 | 使用无水酒精清洁端面后重新压接。 |

    总结和推荐


    优点:
    1. 高度标准化设计,便于批量生产与集成;
    2. 环境适应性强,支持宽温域工作;
    3. 密封和绝缘性能优异,确保长期稳定运行。
    推荐理由: 该款接收器端子凭借其优秀的电气性能、可靠性及环保特性,在汽车和工业领域具有显著优势。对于需要高性能、高安全性连接解决方案的用户,此产品是一个理想的选择。强烈推荐在各类严苛环境下使用。
    最终评分: ★★★★★

1456968-1参数

参数
线规 20-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 1μm
类型 带印记
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1456968-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1456968-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1456968-1 1456968-1数据手册
