170014-5

厂牌: TE CONNECTIVITY

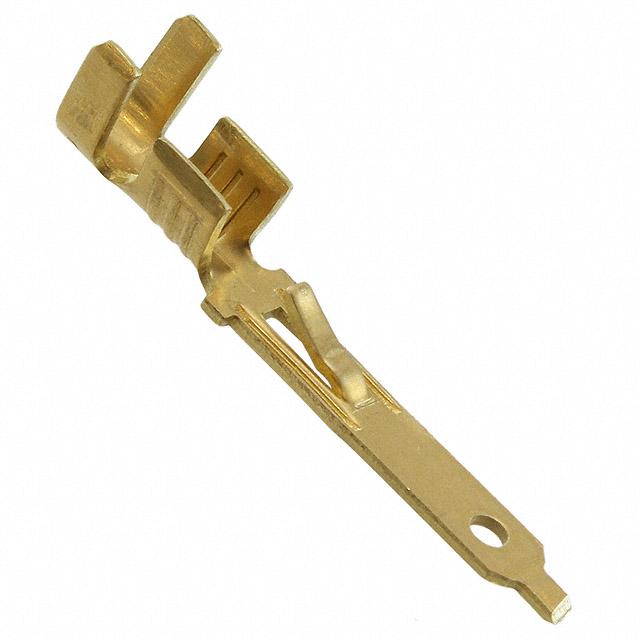

产品描述: TE Connectivity 插片端子 裸扁形端子, FASTIN-FASTON .110系列, 公插, 2.79 x 0.51mm接片, 最大线规1.4mm²
供应商型号: 170014-5
供应商: 云汉优选
标准整包数: 7000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 170014-5

170014-5概述

    FASTIN-FASTON 110 Quick Disconnects 170014-5 技术手册

    产品简介


    FASTIN-FASTON 110 快速接线端子是一种设计用于快速、安全连接导线的电子元件。这款产品主要应用于工业自动化、汽车制造、家电设备及各种电子设备的电路连接。其标准尺寸为 20-16 AWG(0.51-1.31 mm²)的电线,具有易于插入和拆卸的特点,使得安装和维护更加便捷。

    技术参数


    - 电线尺寸:20-16 AWG(0.51-1.31 mm²)
    - 端子厚度:0.51 mm(0.02 in)
    - 端子宽度:2.8 mm(0.11 in)
    - 连接容量:单点
    - 接触材料:黄铜
    - 端子方向:直式
    - 绝缘直径范围:2.01-3 mm(0.079-0.118 in)
    - 锁定弹片高度:2.1 mm(0.083 in)
    - 操作温度范围:-40°C 至 110°C(-40°F 至 230°F)

    产品特点和优势


    - 易于操作:独特的快速插入设计,使得接线更为简便,节省时间。
    - 高可靠性:采用黄铜材质,确保长期使用中的稳定性和耐用性。
    - 广泛适用性:适用于多种导线规格,且操作温度范围宽广,适用于多种恶劣环境。
    - 符合环保标准:符合欧盟 RoHS、ELV 及 REACH 等环保指令,确保产品无害化。

    应用案例和使用建议


    - 工业自动化:用于工厂自动生产线上的电气连接,确保稳定可靠的连接。
    - 汽车制造:适合汽车内部线路连接,提高汽车电路的安全性和可靠性。
    - 家电设备:可用于各类家用电器,提供高效稳定的电路连接。
    使用建议:
    - 在接线前,确保电线绝缘层完好无损。
    - 接线时,请按照正确的步骤插入端子,避免因错误操作导致的损坏。
    - 使用过程中,定期检查连接状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该产品可与多种标准电线及电缆兼容,适合不同的应用场景。
    - 技术支持:如需进一步的技术支持或购买详情,请拨打技术支持电话 +1 800 522 6752。

    常见问题与解决方案


    - 问题1:接线后接触不良。
    - 解决方案:检查端子插入是否正确,确保绝缘层没有破损。
    - 问题2:端子损坏。
    - 解决方案:更换新的端子,并确保在安装过程中正确操作。

    总结和推荐


    FASTIN-FASTON 110 快速接线端子凭借其简便的操作、可靠的连接能力和广泛的适用范围,成为众多工业领域的首选。特别是其环保标准符合性,使得该产品在市场上具备较高的竞争力。强烈推荐在工业自动化、汽车制造和家电设备等领域使用该产品。

170014-5参数

参数
长*宽*高 20.5mm*2.8mm*4.4mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

170014-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170014-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 170014-5 170014-5数据手册

170014-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ ¥ 0.1691
14000+ ¥ 0.1655
28000+ ¥ 0.1605
库存: 56000
起订量: 7000 增量: 63000
交货地:
最小起订量为:7000
合计: ¥ 1183.7
