1742971-3

厂牌: TE CONNECTIVITY

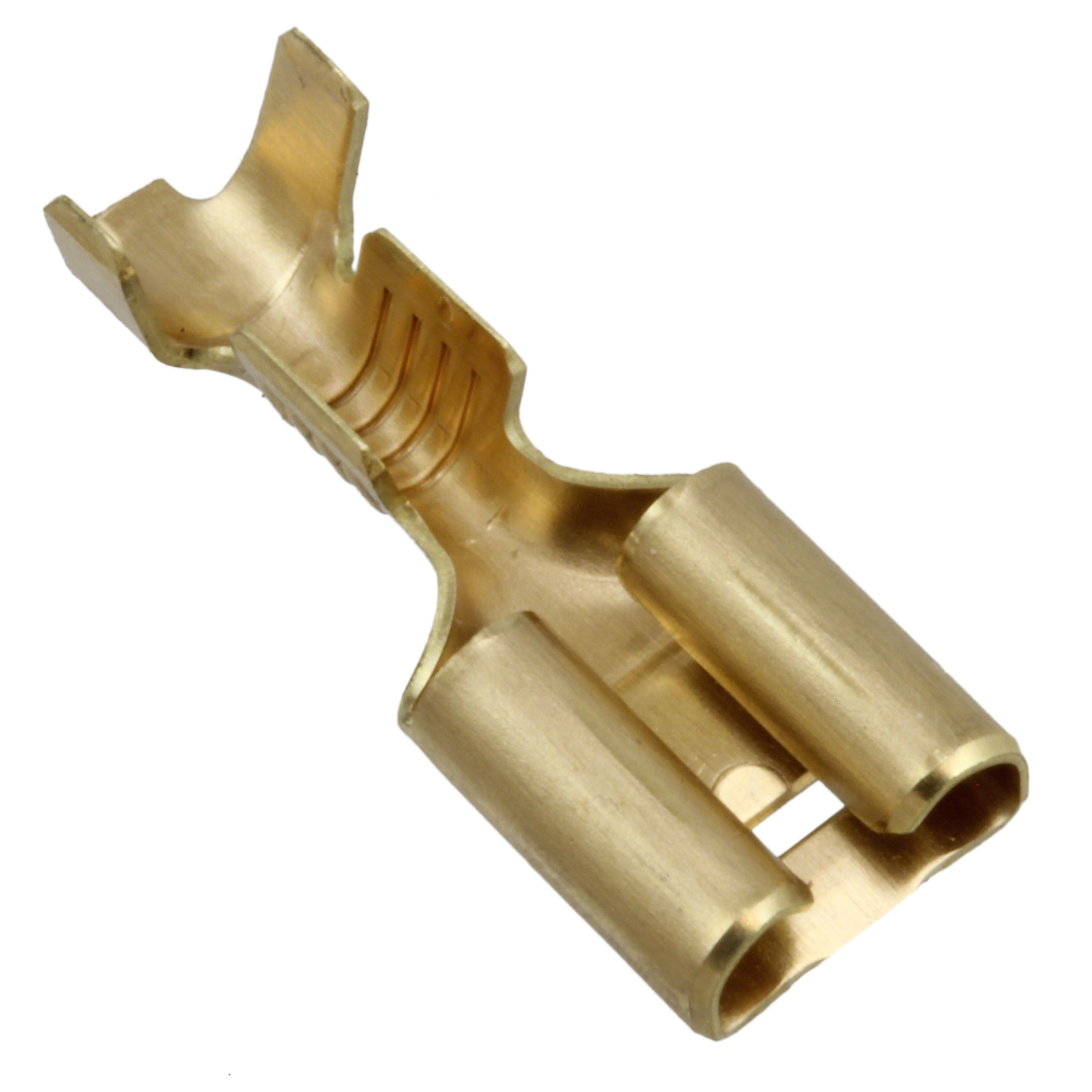

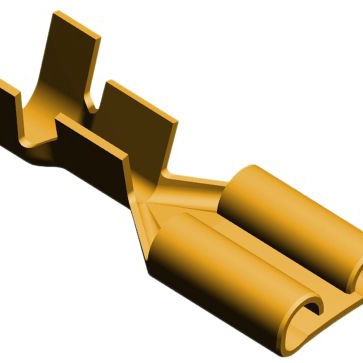

产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .250系列, 母座, 6.35 x 0.81mm接片
供应商型号: N-1742971-3
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 1742971-3

1742971-3概述

    低插入力FASTON端子产品技术手册

    产品简介


    TE Connectivity(TE)的FASTON端子及连接器系列是家电和汽车行业长期信赖的产品。近年来,随着行业需求的变化,TE不断革新其FASTON产品线以满足新的趋势。为了提高操作舒适度,TE推出了几款新开发的具有较低插入力的产品。这些产品沿袭了TE超过50年的强大工程支持和高质量标准。
    这些产品适用于各种高压和高温环境,尤其适合那些需要高耐温性能的应用场景。TE的FASTON终端在全球范围内被广泛认可并获得UL认证。

    技术参数


    - 材料: 镍镀钢
    - 设计: “狗骨”设计,允许触点在卷边滑动
    - 温度范围: 端子最高工作温度可达250℃,预绝缘Ultra-Pod最高工作温度可达150℃
    - 支持的FASTON接头: 可与高温FASTON接头配合使用
    - 最大插入力: 8磅
    - UL 认证
    此外,还提供多种不同规格的接头,具体如下:
    | 部件号 | 接口尺寸 | 触点材质 | 插入方向 | 导线规格(AWG) | 绝缘直径 | 端子厚度 | 是否预绝缘 |

    | 1742198-1 | 0.250 x 0.032 (6.35 x 0.81 mm) | 铜 | 直插 | 18-14 | 0.120-0.170 (3.05-4.32 mm) | 0.016 (0.41 mm) | 否 |
    | 1969447-1 | 0.250 x 0.032 (6.35 x 0.81 mm) | 铜 | 直插 | 18-14 | 0.120-0.170 (3.05-4.32 mm) | 0.016 (0.41 mm) | 是 |
    | 1742883-1 | 0.187 x 0.032 (4.75 x 0.81 mm) | 铜 | 直插 | 20-16 | 0.090-0.130 (2.29-3.30 mm) | 0.012 (0.31 mm) | 否 |
    部分部件也提供了铜或镀锡铜材质的选项。

    产品特点和优势


    1. 低插入力: 较低的插入力显著提升了使用体验,尤其适合长时间操作的应用场合。
    2. 宽泛的工作温度范围: 能够承受高达250℃的极端温度,确保在各种恶劣环境下可靠工作。
    3. 坚固耐用: 使用镍镀钢制造,具有良好的抗腐蚀性能。
    4. 高安全性: UL认证确保了产品的质量和安全标准。
    5. 多样化选择: 提供多种接口尺寸和导线规格,满足不同应用场景的需求。

    应用案例和使用建议


    这些低插入力FASTON终端非常适合在需要频繁插拔的场合下使用,如家用电器、工业控制系统、汽车电子系统等。例如,在智能家居设备中,可以用于传感器信号传输;在汽车电子系统中,可以用于连接电池管理系统。
    使用建议:
    1. 在安装过程中,建议先检查导线绝缘层是否合适,以避免不必要的损坏。
    2. 定期检查连接部位,确保没有松动或腐蚀。
    3. 在极端温度环境中使用时,注意不要超过端子的最大工作温度。

    兼容性和支持


    这些终端能够与TE及其他品牌的高速接头配合使用,保证良好的兼容性。此外,TE提供全面的技术支持和售后维护服务。如果遇到任何问题,可以通过以下联系方式联系TE的技术支持团队:
    - 美国: +1 (800) 522-6752
    - 加拿大: +1 (905) 475-6222
    - 墨西哥: +52 (0) 55-1106-0800
    - 拉丁美洲/南美洲: +54 (0) 11-4733-2200
    - 德国: +49 (0) 6251-133-1999
    - 英国: +44 (0) 800-267666
    - 法国: +33 (0) 1-3420-8686
    - 荷兰: +31 (0) 73-6246-999
    - 中国: +86 (0) 400-820-6015

    常见问题与解决方案


    1. 插入困难:
    - 检查导线绝缘层是否合适。
    - 确认插针和插孔是否清洁。

    2. 接触不良:
    - 清理插针和插孔,确保无灰尘或氧化物。
    - 检查端子是否有磨损或损坏,如有必要进行更换。

    总结和推荐


    综上所述,TE的低插入力FASTON端子在设计、性能和适用性方面表现出色。其独特的设计和高质量的制造工艺使其成为众多应用场景的理想选择。对于那些需要在极端温度环境下保持可靠连接的应用,这些端子无疑是最佳选择。
    因此,我们强烈推荐使用TE的低插入力FASTON端子,特别是在需要高性能、高可靠性连接的场景中。

1742971-3参数

参数
长*宽*高 19.18mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

1742971-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1742971-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 1742971-3 1742971-3数据手册

1742971-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0466 ¥ 0.3964
20000+ $ 0.0422 ¥ 0.359
库存: 30000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 3964
