103309-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距20p双排排针 板对板连接器, AMP-LATCH系列, 直角, 印刷电路板安装
供应商型号: ET-4337989
供应商: 海外现货
标准整包数: 1

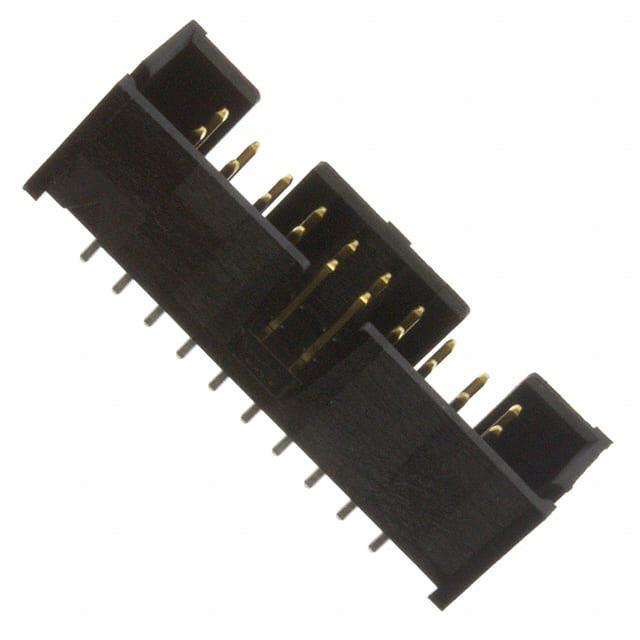

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 103309-5

103309-5概述

    # 电子元器件产品技术手册:103309-5 板对板连接器

    产品简介


    基本介绍
    103309-5是一款适用于板对板连接的电子元器件。该连接器专为通过插头与插座之间的电气接触来实现信号传输而设计。它广泛应用于计算机、通信设备、工业控制及消费电子产品等领域,能够确保信号传输的稳定性和可靠性。
    主要功能
    - 用于板对板连接的低轮廓(低轮廓)带状电缆连接器
    - 适合带状电缆到印刷电路板的接口连接
    - 支持垂直安装方式,便于空间布局

    技术参数


    核心参数
    - 产品编号: 103309-5
    - 中心线(间距): 2.54mm (0.1 in)
    - 位置数: 20
    - 连接器系统: 板对板
    - 接触类型: 针式
    - 绝缘电阻: 5000 MΩ
    - 接触面积电镀材料: 金闪镀层
    - 接点额定电流(最大): 1A
    - 焊接到PCB的方式: 通孔焊接
    - 工作温度范围: -65°C 至 105°C (-85°F 至 221°F)
    尺寸与特性
    - 总高度: 9.77 mm (0.38 in)
    - 行间距: 2.54 mm (0.1 in)
    - 端子终止区域电镀材料厚度: 2.54 μm (100 μin)
    - 接触材料: 铜合金
    - 包装数量: 每管75个
    其他特性
    - UL阻燃等级: UL 94V-0
    - 卤素含量: BFR/CFR/PVC 免除,但Br/Cl >900 ppm
    - 焊锡过程能力: 不适合无铅焊接过程

    产品特点和优势


    独特功能
    103309-5连接器具有多项独特的技术优势:
    - 低轮廓设计: 适用于空间紧凑的应用场合
    - 可靠的电镀材料: 使用金闪镀层增强导电性和抗腐蚀性
    - 高绝缘性能: 绝缘电阻高达5000 MΩ,保证电气安全
    - 广泛的适用温度范围: 适应各种恶劣环境条件
    市场竞争力
    - 稳定性: 可靠稳定的信号传输
    - 适用性强: 广泛适用于各类电子产品
    - 易于维护: 适合大规模生产及应用

    应用案例和使用建议


    应用场景
    103309-5连接器在计算机、通信设备、工业自动化和消费电子产品中有广泛应用,例如:
    - 计算机主板: 实现信号的高效传输
    - 通信设备: 用于内部模块间的信号传输
    - 工业控制设备: 用于复杂工业环境中数据传输
    使用建议
    - 环境选择: 适用于标准工作温度范围内的环境
    - 安装方式: 推荐垂直安装,有助于节省空间
    - 连接稳定性: 确保连接稳固可靠,避免信号干扰

    兼容性和支持


    兼容性
    - 与PCB的兼容性: 支持通过通孔焊接安装至印刷电路板
    - 与其它配件的兼容性: 查看相关资料获取详细信息
    厂商支持
    - 客户服务热线: +1 800 522 6752
    - 合规信息: 访问TE官网查看相关文档以获得详细的合规信息

    常见问题与解决方案


    常见问题
    1. 信号传输不稳定
    2. 连接松动
    解决方案
    1. 检查连接器安装: 确认连接器已正确安装且稳固
    2. 清洁接触面: 使用专用工具清理接触面,确保良好的电接触
    3. 更换连接器: 如存在严重损坏,则需要更换新的连接器

    总结和推荐


    产品评估
    103309-5是一款性能卓越、可靠性高的板对板连接器。它的低轮廓设计、高效的信号传输能力和广泛的工作温度范围使其成为众多应用场合的理想选择。此外,其优异的绝缘性能和坚固耐用的设计使其在市场上具备较强的竞争力。
    是否推荐
    鉴于其出色的功能和广泛的应用范围,我们强烈推荐使用这款连接器。无论是对于计算机主板还是其他电子设备,103309-5都能够提供稳定可靠的连接解决方案。

103309-5参数

参数
触头镀层 - 配接 金钯
颜色 黑色
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 2.54mm
额定电流 1A
排数 2
针脚数 20pin
类型 Header,Push-Pull
长*宽*高 33.02mm(长度)*9.77mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

103309-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

103309-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 103309-5 103309-5数据手册

103309-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7083 ¥ 31.3354
20+ $ 3.1446 ¥ 26.572
50+ $ 2.7727 ¥ 23.4295
100+ $ 2.4195 ¥ 20.4447
库存: 318
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.33
