5-102202-2

厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 2.54mm 1 5pin 3A 380nm 金 黑色 通孔安装 15.75mm(长度)*5.82mm(高度)
供应商型号: U-5-102202-2
供应商: 云汉优选
标准整包数: 34

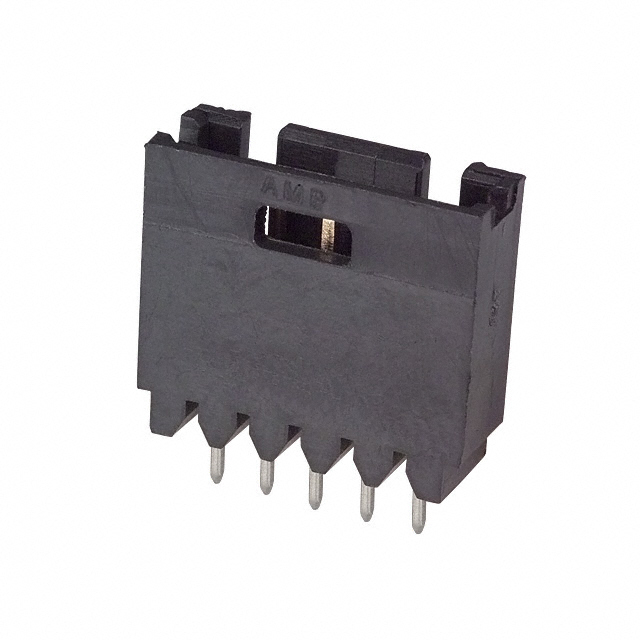

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-102202-2

5-102202-2概述


    产品简介


    本篇技术手册介绍了TE Connectivity(TE)公司的AMPMODU系列PCB安装垂直板对板连接器,型号为5-102202-2。该连接器主要用于印刷电路板之间的互连,具有5个位置,采用2.54毫米中心线间距。它具备完全屏蔽功能,使用金镀层,通过焊接方式安装到PCB上。该产品广泛应用于消费电子、通信设备和工业自动化等领域。

    技术参数


    - 基本参数
    - 型号: 5-102202-2
    - 连接系统: 板对板
    - 插头类型: 完全屏蔽
    - 连接方式: 通孔焊锡连接
    - 接触镀层材料: 镀金
    - 最大载流能力: 3A
    - 绝缘电阻: 5000兆欧
    - 耐电压: 750 VRMS
    - 电气特性
    - 引脚间距: 2.54毫米
    - 连接器间距: 2.54毫米
    - 排间距: 2.54毫米
    - 温度范围: -65°C至105°C
    - 机械特性
    - 接触面积: 方形接触
    - 触点厚度: 2.54-5.08微米
    - 触点电镀层: 无光泽
    - 连接高度: 3.3毫米
    - 接触载荷条件: 全载

    产品特点和优势


    该AMPMODU系列连接器以其独特的完全屏蔽设计而著称,确保了在高噪声环境下信号传输的稳定性和可靠性。其镀金接触面和耐高温能力使其在各种严苛环境中表现优异。此外,它还符合多项行业标准,如CSA和UL认证,确保产品质量和安全性。

    应用案例和使用建议


    该连接器广泛应用于消费电子产品、通信设备以及工业自动化系统中。例如,在家庭路由器、网络交换机、智能家居设备等场合中,这些连接器可提供可靠的信号传输路径。为了确保最佳性能,在安装过程中需注意避免过度弯曲或拉伸连接器引脚,以防止损坏。

    兼容性和支持


    该型号的连接器与其他TE Connectivity的PCB连接器兼容,适用于不同类型的主板设计。TE公司为该系列产品提供了详尽的技术支持和售后服务,包括电话咨询(+1 800 522 6752)和在线文档资源。

    常见问题与解决方案


    - 问题1:连接器接触不良?
    - 解决方案:检查引脚是否正确插入,确认插针与插座之间无异物阻碍。

    - 问题2:焊接后引脚变形?
    - 解决方案:使用正确的焊接工具和方法,避免过度加热或弯曲引脚。
    - 问题3:无法实现屏蔽效果?
    - 解决方案:检查屏蔽结构是否完好无损,确认所有部件已正确安装。

    总结和推荐


    总体而言,5-102202-2型号的AMPMODU连接器凭借其卓越的性能和稳定性,在众多应用场合中表现出色。它不仅满足了严格的电气和机械要求,还能适应各种环境条件。因此,推荐在需要可靠互连的应用场景中选用此产品。
    如果您有任何疑问或需要进一步技术支持,请联系TE公司获取帮助。

5-102202-2参数

参数
触头镀层 - 配接
排数 1
类型 Header,Push-Pull
针脚数 5pin
间距-配接 2.54mm
额定电流 3A
触头镀层厚度 - 配接 380nm
颜色 黑色
防护等级 -
长*宽*高 15.75mm(长度)*5.82mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

5-102202-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-102202-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-102202-2 5-102202-2数据手册

5-102202-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
68+ $ 1.5794 ¥ 13.4249
170+ $ 1.5347 ¥ 13.045
272+ $ 1.3158 ¥ 11.1843
476+ $ 1.2444 ¥ 10.5774
816+ $ 1.1832 ¥ 10.0572
2516+ $ 1.122 ¥ 9.537
2618+ $ 0.9588 ¥ 8.1498
5100+ $ 0.918 ¥ 7.803
10132+ $ 0.8466 ¥ 7.1961
100130+ $ 0.765 ¥ 6.5025
库存: 2154
起订量: 68 增量: 34
交货地:
最小起订量为:68
合计: ¥ 912.89
