3-770476-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

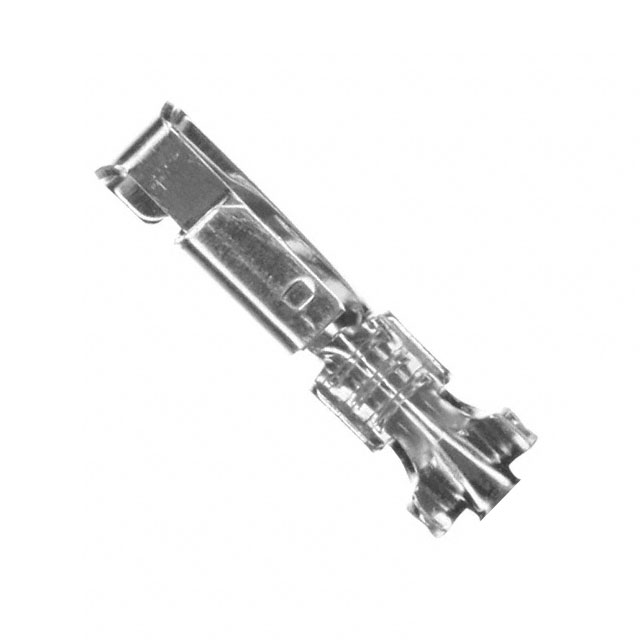

产品描述: TE Connectivity 镀锡压接端子 母端子, SL-156系列, 最大0.9mm², 最小0.2mm²
供应商型号: 26M-3-770476-1
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 触头 3-770476-1

3-770476-1概述


    产品简介


    TE Connectivity(TE)公司推出了一款名为SL-156的新一代电线到板端子台式连接器,配备终端位置保障(TPA)装置。这款新型号扩展了现有的SL-156系列,并与SL-156及MTA-156板头实现完全兼容,可作为现有头的直接替换品,无需更改应用中的印刷电路板(PCB)。
    该产品主要用于家用电器、暖通空调系统及工业机械设备(如控制板),具有高电压和电流耐受能力,广泛适用于各种严苛环境。

    技术参数


    - 中心线间距:0.156英寸(3.96毫米)
    - 位置数:2至12个位置
    - 线径范围:24至18 AWG的独立电线
    - 额定电压:高达250 VAC
    - 额定电流:最高10 A
    - 工作温度范围:-55°C 至 105°C
    - 防护等级:UL94V-0阻燃等级尼龙材料外壳
    - 接触材料:磷青铜镀锡,金也可用
    - 认证标准:CSA认证、UL认可

    产品特点和优势


    SL-156连接器采用TPA技术,确保了接触可靠性和正确定位。独特的单行结构和可选的2到12个位置设计使其具备高度灵活性。其模块化设计由外壳、镀锡或镀金终端(接点)和二级锁定装置组成。易于安装且能够避免误装的风险。凭借其出色的电气特性和机械稳定性,该产品在恶劣环境中表现出色。

    应用案例和使用建议


    应用案例
    该连接器适用于多种设备和系统,包括家用电器、暖通空调系统及工业机械设备。这些场合需要稳定可靠的电气连接,特别是在高压和高电流条件下,SL-156的表现尤为突出。
    使用建议
    - 确保正确的安装方向以防止误装。
    - 在安装过程中,应严格遵守操作步骤以确保正确连接。
    - 建议在高压和高电流应用中使用时,进行定期检查以确保连接可靠性。

    兼容性和支持


    SL-156连接器与SL-156及MTA-156板头完全兼容,可以方便地作为替换件使用。厂商提供了全面的技术文档和支持服务,包括产品规格、操作手册及工具支持。

    常见问题与解决方案


    1. 问题:安装时如何避免误装?
    - 解决方案: 连接器的壳体只能单向加载,这有助于确保正确的安装方向。此外,还应参考详细的操作指南来确保每一步骤都正确无误。
    2. 问题:如何清洁连接器?
    - 解决方案: 使用软布轻轻擦拭表面,避免使用任何可能损害外壳的化学溶剂。

    总结和推荐


    综上所述,SL-156连接器凭借其高电压和高电流的耐受能力、优良的防护等级及灵活的设计,在多个行业中具有显著的应用价值。其可靠的性能和广泛的适用范围使其成为众多项目的理想选择。因此,我们强烈推荐将此产品应用于各种工业项目中。

3-770476-1参数

参数
触头端接 压接
触头镀层厚度 2.03μm
类型 功率
线规 18-24 AWG
触头镀层
长*宽*高 3.94mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

3-770476-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-770476-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 3-770476-1 3-770476-1数据手册

3-770476-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3102
100+ ¥ 0.2402
500+ ¥ 0.2102
1000+ ¥ 0.1851
5000+ ¥ 0.1401
10000+ ¥ 0.1291
库存: 138414
起订量: 10 增量: 5500
交货地:
最小起订量为:10
合计: ¥ 3.1
直接购买
加入购物车
