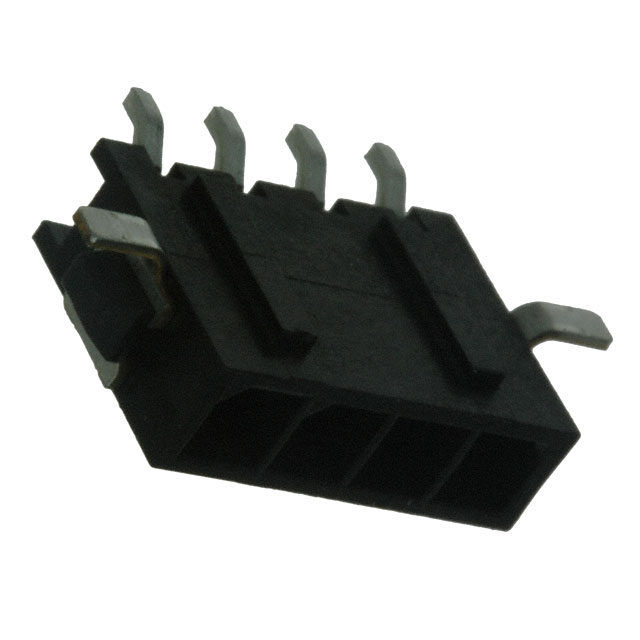

2029030-4

厂牌: TE CONNECTIVITY
产品描述: 4pin 3mm 1 Header,Locking Ramp 5A 2.54μm 锡 黑色 贴片安装 16mm(长度)
供应商型号: 2029030-4
供应商: Master
标准整包数: 215
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2029030-4

2029030-4概述

    微型MATE-N-LOK PCB安装直角焊盘连接器技术手册

    1. 产品简介


    微型MATE-N-LOK系列提供多种高性能的焊接式印刷电路板(PCB)连接器,其中2029030-4型号是一款专为电源应用设计的4位置直角焊盘连接器。它采用3毫米中心线间距,确保高密度布线的同时具备可靠的连接性。该连接器采用锡镀层,拥有出色的耐腐蚀性和导电性能。广泛应用于汽车、工业控制、通信设备和消费电子产品中,特别是在要求高可靠性和紧凑设计的应用场合。

    2. 技术参数


    - 连接器类型:PCB安装直角焊盘连接器
    - 接触方式:侧边接入
    - 安装方向:直角安装
    - 中心线间距:3毫米(0.118英寸)
    - 位数:4位
    - 焊接类型:表面贴装
    - 电压等级:最大250VAC
    - 电流容量:每触点最大5A
    - 材料:镀锡磷青铜
    - 包装数量:215个
    - 温度范围:-40°C至105°C
    - 阻燃等级:UL 94V-0

    3. 产品特点和优势


    - 全面保护设计:全封闭结构防止外部干扰,提高可靠性。
    - 紧凑设计:高密度布局适合空间受限的应用。
    - 易于装配:提供标准焊接工艺兼容性,简化生产流程。
    - 高性能材料:磷青铜和锡镀层保证长期稳定的电气性能。

    4. 应用案例和使用建议


    - 应用场景:应用于汽车ECU模块、工业自动化控制板、通信基站电源管理单元等。
    - 使用建议:为了确保最佳性能,建议在焊接前进行预热处理,以避免因温度变化引起的热应力。同时,在高振动环境中使用时,考虑增加机械固定措施以提高稳定性。

    5. 兼容性和支持


    - 兼容性:可与CNB、USR标准的产品兼容,符合UL认证标准。
    - 制造商支持:提供电话和在线技术支持服务(+1 800 522 6752),并可在官方网站下载相关技术文档和CAD模型。

    6. 常见问题与解决方案


    - 问题:焊接后连接器引脚弯曲。
    - 解决方法:检查焊接温度设置,适当调整并重新焊接。
    - 问题:接触不良。
    - 解决方法:确保连接器正确安装,检查引脚对齐情况。
    - 问题:无法识别引脚编号。
    - 解决方法:参考产品手册上的插图确认引脚排列顺序。

    7. 总结和推荐


    微型MATE-N-LOK 2029030-4直角焊盘连接器以其优异的电气性能、可靠的防护设计和高效的生产适配性,成为电源应用的理想选择。其广泛的行业认证和制造商的支持使得这款连接器在众多应用场景中表现出色。强烈推荐给需要高可靠性和紧凑设计的电子产品制造商。
    希望这篇文章能够帮助您深入了解这一款高性能的PCB连接器,并为您的选型决策提供有价值的参考。如果您有任何疑问,欢迎联系我们的技术支持团队。

2029030-4参数

参数
针脚数 4pin
间距-配接 3mm
排数 1
排距 -
颜色 黑色
额定电流 5A
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
防护等级 -
类型 Header,Locking Ramp
长*宽*高 16mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
