178498-1

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3.96mm 1 5pin 9A 锡 通孔安装
供应商型号: 178498-1
供应商: Master
标准整包数: 100
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 178498-1

178498-1概述


    产品简介

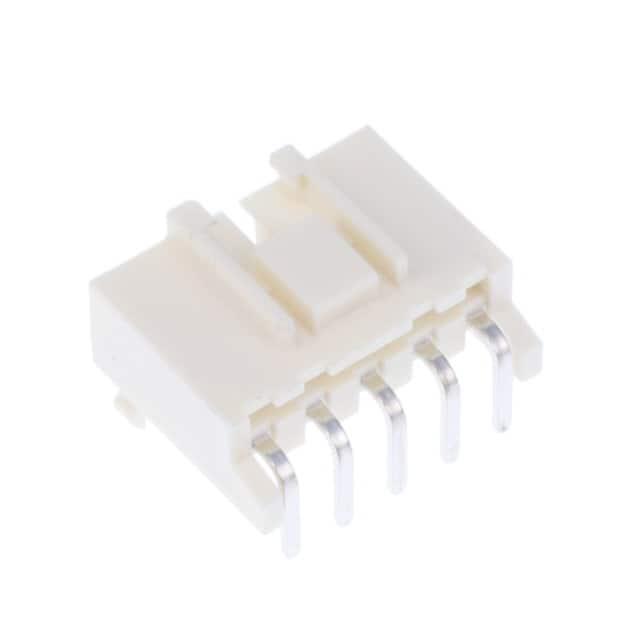

    178498-1 PCB Mount Header, Right Angle, Wire-to-Board, 5 Position, 3.96 mm [.155 in] Centerline, Fully Shrouded, Tin, AMP Universal Power
    本产品是一款专为印刷电路板(PCB)设计的直角焊接型母头连接器,属于Wire-to-Board类型的PCB连接器。它具备5个插位,中心线间距为3.96毫米,采用完全屏蔽设计,表面镀锡处理,符合AMP Universal Power标准。适用于电源电路的连接,广泛应用于各种电子产品和设备中,如通信设备、工业自动化控制系统等。

    技术参数


    - 基本参数
    - 中心线间距:3.96 mm [.155 in]
    - 连接器系统:Wire-to-Board
    - 端子数:5
    - 插拔次数:未明确
    - 电气特性
    - 工作电压:50 VAC
    - 最大接触电流:9 A
    - 接触面积镀层材料厚度:1 µm [39.37 µin]
    - 机械特性
    - PCB焊接厚度:1 µm [39.37 µin]
    - 插针宽度:1.1 mm [.043 in]
    - 插针长度:3.8 mm [.15 in]
    - 拼装厚度(推荐):1.6 mm [.063 in]
    - 环境要求
    - 工作温度范围:-30 – 105 °C [-22 – 221 °F]
    - 储存温度范围:未明确

    产品特点和优势


    1. 完全屏蔽设计:独特的完全屏蔽结构有效降低电磁干扰,提升信号传输的稳定性和可靠性。
    2. 高载流能力:最大可承载9安培的电流,满足大部分电源应用场景的需求。
    3. 易用性:直角焊接设计方便PCB上的安装和拆卸,降低施工难度,提高生产效率。
    4. 优异的耐用性:采用高质量材料制造,确保连接器长期稳定可靠。

    应用案例和使用建议


    应用案例
    1. 工业控制设备:例如工厂自动化设备中的传感器连接。
    2. 通信设备:如路由器、交换机等内部电源接口连接。
    3. 汽车电子:车身控制模块与传感器之间的连接。
    使用建议
    1. 合理布局:根据产品具体应用场景,合理布置PCB,避免过密布线导致散热不良。
    2. 规范焊接:严格按照工艺要求进行焊接,确保焊接质量。
    3. 定期检查:长期使用后,建议定期对连接器进行检查,以确保良好的接触性能和电气连接稳定性。

    兼容性和支持


    - 兼容性:该产品支持与同系列其他连接器及配件配套使用,如TE系列的178482-4、178482-1等。
    - 支持服务:技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查焊点是否有虚焊现象,必要时重新焊接。

    - 问题2:接触电阻过高
    - 解决方案:确认接触面清洁无氧化物,重新进行焊接。

    总结和推荐


    总体来看,178498-1 PCB Mount Header, Right Angle, Wire-to-Board, 5 Position, 3.96 mm [.155 in] Centerline, Fully Shrouded, Tin, AMP Universal Power是一款高性能的直角焊接型母头连接器,具备优良的屏蔽效果和可靠的载流能力。其独特的设计使其广泛适用于多种行业和设备。结合其强大的兼容性及TE提供的优质售后服务,强烈推荐在需要高可靠性的电源连接场景中使用。

178498-1参数

参数
类型 Header,Locking Ramp
触头镀层厚度 - 配接 -
颜色 -
触头镀层 - 配接
额定电流 9A
针脚数 5pin
间距-配接 3.96mm
排数 1
防护等级 -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装
