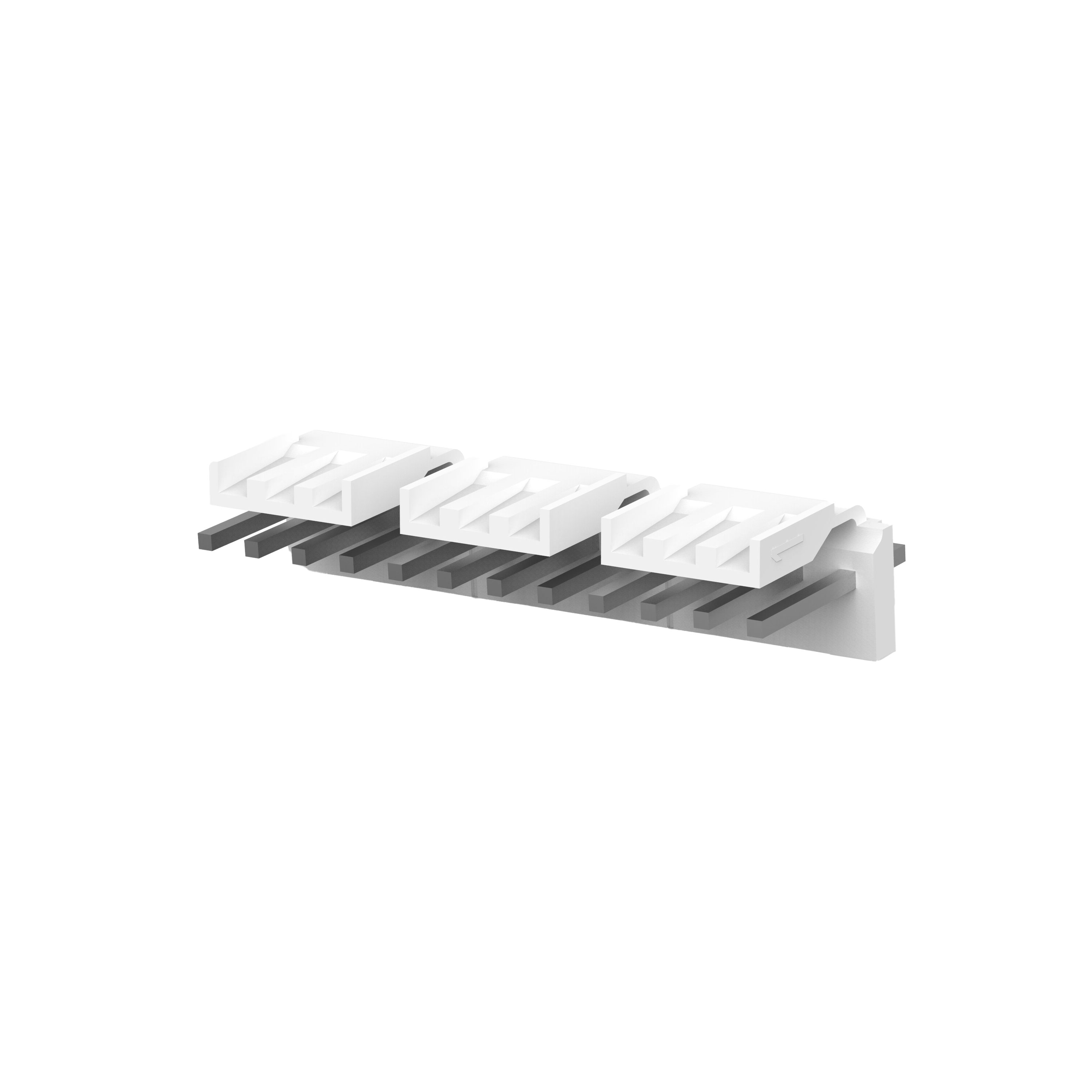

4-647615-2

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 3.96mm 1 12pin 3.81μm 锡 通孔安装
供应商型号: Q-4-647615-2
供应商: 期货订购
标准整包数: 8000
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-647615-2

4-647615-2概述


    产品简介


    本文将介绍一种典型的电子元器件——4-647615-2型垂直安装PCB端子排(PCB Mount Header),这是一种用于线到板连接的电源连接器。这类产品主要用于各种电路设计中,如消费电子、工业控制和汽车电子等领域,适用于需要高电流承载能力的应用场景。

    技术参数


    - 型号: 4-647615-2
    - 连接器系统: 线到板 (Wire-to-Board)
    - 方向: 垂直 (Vertical)
    - 中心线 (Pitch): 3.96 mm [0.156 in]
    - 位置数: 12
    - 行数: 1
    - 接触材料: 铜合金 (Copper Alloy)
    - 接触镀层材料: 锡 (Tin)
    - 接触面积镀层厚度: 3.81 µm [150 µin]
    - 电流额定值 (最大): 7 A
    - 工作电压: 600 VAC
    - 操作温度范围: -55 °C 至 105 °C [-67 °F 至 221 °F]
    - 阻燃等级: UL 94V-0
    - 包装数量: 500
    - 包装方式: 包装 (Package)

    产品特点和优势


    此款PCB端子排具备多项显著特点:
    1. 紧凑设计: 3.96 mm 的中心线间距使得其能够在有限的空间内实现高效连接。
    2. 高可靠性: 采用铜合金材料和锡镀层,保证了接触稳定性和长期可靠性。
    3. 安全性: 通过UL 94V-0阻燃测试,适合高风险环境下的应用。
    4. 易于装配: 提供完全匹配的盖帽配件,便于在不同应用场景中灵活使用。

    应用案例和使用建议


    应用场景:
    - 消费电子产品中的板对板连接
    - 工业控制设备中的高电流承载模块
    - 汽车电子系统的多线路连接
    使用建议:
    - 在复杂电路设计中使用此端子排时,应注意确保各接点之间的间距符合要求,避免短路现象。
    - 鉴于其高电流承载能力,推荐使用高质量的焊接工具以保证焊点的可靠性和耐用性。
    - 建议使用配套盖帽进行封装,提高整体防水防尘性能,特别是在户外应用环境中。

    兼容性和支持


    此款端子排与其他相关配件高度兼容,例如:
    - TE Part # 4-640600-2: 12P MTA156 连接器组件 20AWG LF
    - TE Part # 4-644463-2: 12P MTA156 连接器组件 22AWG RED
    制造商提供详尽的技术支持和售后服务,包括但不限于:
    - 电话支持:+1 800 522 6752
    - 官方网站:可访问产品页面下载更多合规文档和技术资料

    常见问题与解决方案


    1. 问题: 焊接后端子排出现松动
    - 解决方案: 使用适当的焊接工具并按照正确的焊接方法进行操作。确保焊点充分覆盖并牢固粘合。
    2. 问题: 连接器无法正确插拔
    - 解决方案: 检查是否有异物阻碍或插头和插座是否有损坏。如有必要,清洁或更换相应的部件。

    总结和推荐


    综上所述,4-647615-2型垂直安装PCB端子排以其紧凑设计、高可靠性及广泛的应用兼容性,在众多领域中具有极高的应用价值。无论是工业自动化、汽车电子还是家用电器制造,这款产品均能发挥出色表现。强烈推荐在需要高电流承载能力的应用中使用本产品。

4-647615-2参数

参数
防护等级 -
触头镀层厚度 - 配接 3.81μm
排数 1
间距-配接 3.96mm
针脚数 12pin
颜色 -
触头镀层 - 配接
类型 Friction Lock,Header
额定电流 -
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装

4-647615-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-647615-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-647615-2 4-647615-2数据手册

4-647615-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 2.225 ¥ 18.245
25000+ $ 1.9875 ¥ 16.2975
50000+ $ 1.7375 ¥ 14.2475
库存: 800000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 145960
直接购买
加入购物车
