1241380-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器端子, AMP MCP 1.5K系列, 母座
供应商型号: 26M-1241380-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 1241380-1

1241380-1概述


    产品简介

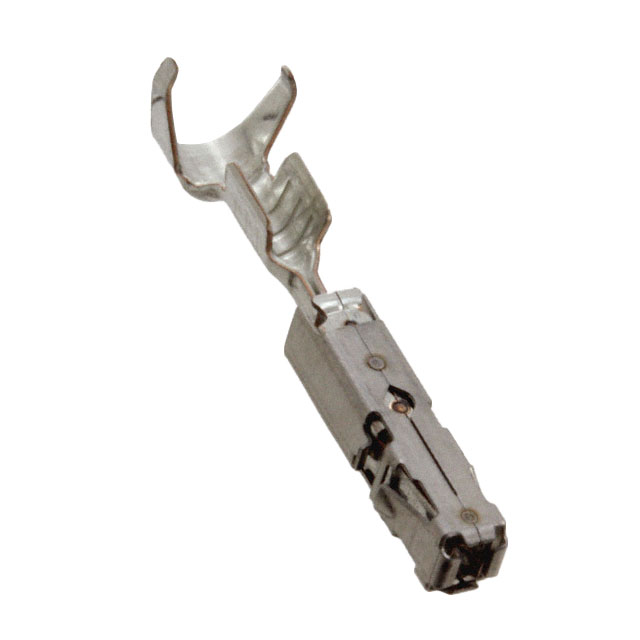

    AMP MCP 1.5K 接收端子
    AMP MCP 1.5K 是一种专为汽车应用设计的高可靠性接插件系统。它采用1.5毫米宽的对接接片,厚度为0.6毫米,适用于20至17号AWG(美国线规)的电线。该接收端子的主要功能是确保低功率电路的安全可靠连接。此产品广泛应用于汽车领域,包括动力传输系统、照明系统和其他关键电子部件的连接。

    技术参数


    - 尺寸与重量:接片宽度为1.5毫米(0.059英寸),厚度为0.6毫米(0.024英寸)。适配绝缘直径范围为1.4至2.1毫米(0.055至0.083英寸)。
    - 电流承载能力:典型电流等级为12安培(低功率范围)。
    - 电气特性:终端能够承载0至24安培的电流。
    - 工作温度范围:最高操作温度可达130°C(266°F),最低为-40°C(-40°F)。
    - 兼容材料:铜导线材料。
    - 标准认证:符合欧盟RoHS、ELV和REACH指令的要求。

    产品特点和优势


    - 独特功能:具有180度的对接风格,可以实现密封,带有锁定弹片,从而保证连接的稳定性。
    - 可靠性:接触点由冲压和成型加工而成,镀锡处理,提高了接触面积和抗腐蚀性能。
    - 高兼容性:适用于多种尺寸的绝缘材料和电线截面,可广泛用于不同类型的电缆连接。

    应用案例和使用建议


    该接收端子常用于汽车的各种电器系统中,例如动力控制系统、照明系统、车窗控制等。在使用时,应根据具体的应用需求选择合适的线规和绝缘材料。为了提高系统的稳定性和寿命,建议在安装前对线材进行适当的预处理,并确保接头部位的密封性和紧固性。

    兼容性和支持


    AMP MCP 1.5K 接收端子具有良好的兼容性,适用于与之配套的插针及密封件等组件。TE Connectivity 提供了详尽的技术支持文档和专业咨询服务,如需帮助,可拨打支持电话 +1 800 522 6752。

    常见问题与解决方案


    1. 问题:接头无法紧密固定。
    - 解决方案:检查线材规格是否符合要求,确保接头的压接质量和正确的插入深度。
    2. 问题:电流过载保护失效。
    - 解决方案:确认终端和线路的电流承载能力,避免超负荷运行。
    3. 问题:接点过热。
    - 解决方案:检查接触面是否有氧化或污垢,确保清洁并重新压接。

    总结和推荐


    综上所述,AMP MCP 1.5K 接收端子凭借其卓越的设计和强大的性能,非常适合应用于严苛的汽车环境中。其高可靠性、广泛的适用性和良好的兼容性使其在市场上具有较强的竞争力。如果您正在寻找一款耐用且高效的汽车接插件,AMP MCP 1.5K 是一个值得考虑的选择。

1241380-1参数

参数
线规 18-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
长*宽*高 20.1mm(长度)*4.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1241380-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1241380-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1241380-1 1241380-1数据手册

1241380-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
