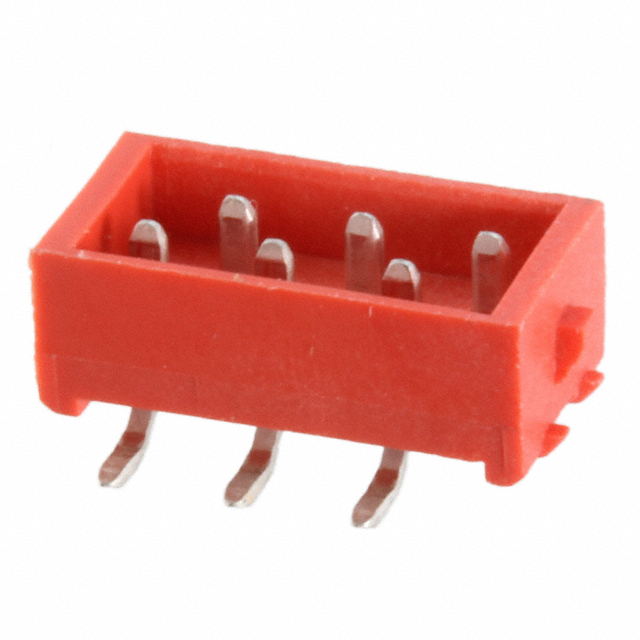

338728-6

厂牌: TE CONNECTIVITY
产品描述: Micro-MaTch Male-on-Board 连接器设计用于焊接到标称厚度为 1.6mm 的印刷电路板 (PCB)。采用 Micro-MaTch 接触弹簧系统,具有与配合面平行的凹进焊接架,可加强固定。极化外壳。
供应商型号: 571-338728-6
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 338728-6

338728-6概述


    产品简介


    Micro-MaTch工业级板对板连接器(型号:338728-6)
    Micro-MaTch工业级板对板连接器是一种专门设计用于连接印刷电路板(PCB)的高可靠性组件。该产品采用垂直表面贴装方式,能够提供稳定的电气连接和可靠的机械固定。它特别适用于要求严苛的工业环境,广泛应用于机器人、自动化设备、工业控制和通信系统等领域。

    技术参数


    - 连接器类型:板对板连接器
    - 位置数:6个
    - 中心线间距:1.27毫米(0.05英寸)
    - 接触高度:4.6毫米(0.18英寸)
    - PCB厚度(推荐):1.6毫米(0.062英寸)
    - 行间距:2毫米(0.059英寸)
    - 工作温度范围:-40至105摄氏度(-40至221华氏度)
    - 额定电压:100伏交流
    - 绝缘电阻:1000兆欧
    - 接触电流:最大1安培
    - 插拔次数:超过50次
    - 包装数量:2500个
    - 包装方法:盘式卷装

    产品特点和优势


    1. 高可靠性:采用PA 4.6材料制造的耐用外壳,确保在恶劣环境下仍能保持稳定性能。
    2. 快速安装:通过表面贴装技术,简化安装过程并提高生产效率。
    3. 多种兼容性:兼容多种标准电气特性,适应各种应用需求。
    4. 环保合规:符合欧盟RoHS和REACH规定,确保无害化使用。
    5. 高电流承载能力:最大可承受1安培的电流,适用于高负载应用场合。

    应用案例和使用建议


    该连接器广泛应用于工业控制系统、机器人和自动化设备中。例如,在一个自动化生产线上,该连接器可以用来连接传感器和控制模块,以实现数据的可靠传输。使用时建议注意以下几点:
    - 确保PCB厚度符合推荐值,避免因过度弯曲导致损坏。
    - 在进行焊接操作时,控制好温度,防止焊点脱落或变形。
    - 使用前检查连接器是否有明显的物理损伤或污染,确保连接器的清洁和完好。

    兼容性和支持


    该连接器具有广泛的兼容性,可以与多种标准电气特性的设备和部件配合使用。制造商提供了全面的技术支持,包括电话和技术文档,以帮助客户解决问题并确保最佳性能。此外,产品附带详细的安装指南和维护手册,方便用户参考和操作。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决办法:检查连接器的插入深度是否足够,确认连接器安装时没有偏斜或损坏。
    - 问题:焊接后焊点脱落
    - 解决办法:调整焊接温度和时间,使用适当的焊料,确保焊接质量。
    - 问题:连接器容易松动
    - 解决办法:检查连接器的锁紧机制是否正常工作,必要时重新安装。

    总结和推荐


    综上所述,Micro-MaTch工业级板对板连接器(型号:338728-6)是一款高性能、高可靠性的产品。它具备出色的电气性能、机械稳定性以及良好的环境适应能力。在多种工业应用场景中表现出色,非常值得推荐。无论是用于自动化生产线还是机器人控制系统,该连接器都能提供稳定可靠的数据传输,确保系统的正常运行。

338728-6参数

参数
针脚数 6pin
触头镀层 - 配接
额定电流 1.5A
类型 Header,Latch Lock
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 3μm
颜色 红色
防护等级 -
长*宽*高 10.8mm(长度)*6.5mm(高度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

338728-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

338728-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 338728-6 338728-6数据手册

338728-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9895 ¥ 16.8113
10+ $ 1.7595 ¥ 14.8678
100+ $ 1.3716 ¥ 11.59
500+ $ 1.1988 ¥ 10.1299
1000+ $ 1.0789 ¥ 9.1169
1500+ $ 0.9965 ¥ 8.42
3000+ $ 0.9471 ¥ 8.003
9000+ $ 0.9261 ¥ 7.8255
库存: 11920
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.81
