60290-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass RCP Tin T/R
供应商型号: N-60290-2
供应商: 云汉优选
标准整包数: 3000

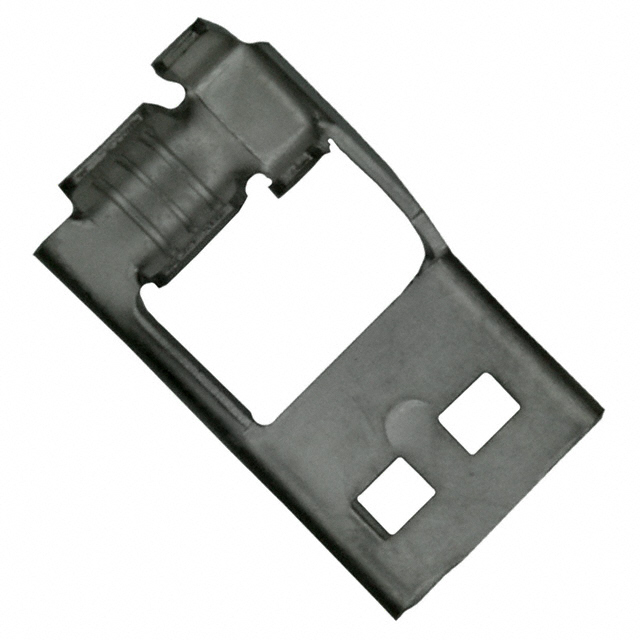

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 60290-2

60290-2概述

    电子元器件产品技术手册:FASTON 250 接收端子

    产品简介


    FASTON 250 是一款用于连接导线和电缆的快速断开接收端子。其适用的电线尺寸范围为 18 到 14 AWG(即 0.82 到 2.08 mm²),适用于需要高可靠性的应用场景。此产品主要用于汽车、工业控制和消费电子等领域,特别适合于需要频繁插拔连接的应用场合。

    技术参数


    - 电线尺寸:18 - 14 AWG (0.82 - 2.08 mm²)
    - 接合舌宽度:6.35 mm (0.25 in)
    - 接合舌厚度:0.81 mm (0.032 in)
    - 终端材料厚度:0.41 mm (0.016 in)
    - 产品长度:11.6 mm (0.455 in)
    - 绝缘直径范围:2.29 - 3.56 mm (0.09 - 0.14 in)
    - 插入力:正常
    - 配置:单个连接
    - 耐温范围:-40°C 至 110°C (-40°F 至 230°F)
    - 认证标准:符合 CSA、UL 认证标准
    - 包装:每卷 3000 个,采用卷带包装

    产品特点和优势


    1. 适用广泛:适用于 18 - 14 AWG 的电线,可满足多种应用场景的需求。
    2. 坚固耐用:采用镀锡黄铜材质,具有优异的机械强度和抗腐蚀性。
    3. 操作简便:提供快速断开功能,方便插拔。
    4. 兼容性强:适用于各种快速断开应用,如汽车和工业控制系统。
    5. 合规性好:符合多项国际安全和环保标准,确保长期使用无虞。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统:用于连接传感器、控制器和执行器之间的线束。
    - 工业自动化设备:适用于机器内部不同模块之间的接线连接。
    - 消费电子产品:如家用电器的内部线路连接。
    使用建议:
    1. 在选择导线时,应确保导线尺寸在产品适用范围内。
    2. 安装前检查导线绝缘层,确保绝缘层直径在规定范围内。
    3. 定期检查连接部位的接触情况,以保证良好的电气连接。

    兼容性和支持


    - 兼容性:与同系列的其他 FASTON 250 快速断开端子和其他相关组件兼容。
    - 技术支持:如有疑问或需要技术支持,可拨打 +1 800 522 6752 联系供应商。

    常见问题与解决方案


    1. 安装时遇到困难:
    - 解决方法:确保电线绝缘层直径符合要求,并正确安装终端。

    2. 接触不良:
    - 解决方法:检查接合舌是否有污物或损伤,必要时进行清洁或更换。
    3. 操作温度范围超出:
    - 解决方法:根据具体应用场景选择合适的连接方式,或考虑使用特殊材料制成的端子。

    总结和推荐


    FASTON 250 快速断开接收端子是一款功能强大且广泛应用的产品。它在多领域的应用场景中表现出色,尤其适用于需要频繁插拔连接的场合。鉴于其出色的耐用性和高可靠性,强烈推荐给需要高品质连接解决方案的用户。无论是用于汽车、工业还是消费电子领域,这款产品都能提供卓越的性能和稳定性。

60290-2参数

参数
长*宽*高 11.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

60290-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60290-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 60290-2 60290-2数据手册

60290-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0996 ¥ 0.8469
6000+ $ 0.0917 ¥ 0.7792
15000+ $ 0.0836 ¥ 0.7109
51000+ $ 0.0785 ¥ 0.6676
102000+ $ 0.0734 ¥ 0.6242
501000+ $ 0.0683 ¥ 0.5809
库存: 21000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2540.7
