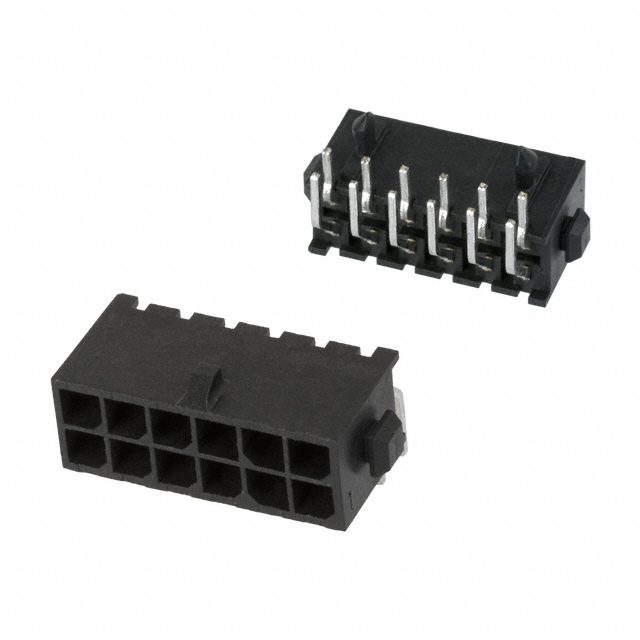

4-794618-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 12pin 5A 2.54μm 锡 黑色 通孔安装 22mm*10.88mm*11.92mm
供应商型号: 4-794618-2
供应商: 云汉优选
标准整包数: 169
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794618-2

4-794618-2概述

    电子元器件产品技术手册:PCB Mount Header, Right Angle

    1. 产品简介


    本产品是一款适配于印刷电路板(PCB)的直角连接器,属于线到板连接系统(Wire-to-Board)。该产品具有12个位置,中心线间距为3毫米(.118英寸),并且完全屏蔽。此款产品属于微型MATE-N-LOK系列,特别适用于电源电路及其他高可靠性要求的应用场合。它的典型应用场景包括工业控制设备、通信系统、计算机主板以及其他需要高密度连接和可靠性的电子产品中。

    2. 技术参数


    - 连接器类型:PCB直角连接器,线到板连接
    - 位置数量:12个
    - 中心线间距:3毫米(.118英寸)
    - 行数:2行
    - 电气特性:
    - 额定电压:250 VAC
    - 接触电流(最大):5安培
    - 接触特性:
    - 接触材料:黄铜基底,表面镀锡
    - 接触面积:0.64毫米(.025英寸)
    - 接触区域电镀厚度:2.54 – 7.62 微米(100 – 300 微英寸)
    - 机械特性:
    - 插入方向:直角插入
    - 安装方式:焊接到PCB板
    - 环境温度范围:-40°C 至 105°C
    - 材料特性:
    - 连接器壳体材料:耐高温尼龙
    - 塑料部分颜色:黑色
    - 其他特性:
    - 可通过回流焊工艺,最高温度260°C
    - 符合欧盟RoHS、ELV和REACH标准
    - 尺寸:连接器长度 22毫米(.866英寸),高度 7.37毫米(.29英寸)

    3. 产品特点和优势


    - 全屏蔽设计:提供电磁干扰(EMI)保护,确保信号完整性和减少噪声干扰。
    - 高可靠性:采用锡镀层,能够承受频繁插拔和高电流负载,提高长期使用的稳定性和耐用性。
    - 多功能兼容性:可以与多种不同规格的连接器兼容,方便集成到现有设计中。
    - 环保材料:符合RoHS、ELV及REACH标准,不含卤素和有害物质,更加环保。

    4. 应用案例和使用建议


    - 工业自动化:常用于工业控制系统中的传感器连接和驱动模块之间,实现高密度和可靠的信号传输。
    - 通信设备:适用于通信设备中的电源接口连接,确保通信信号稳定。
    - 计算机主板:作为高密度连接点,适用于服务器和其他高性能计算设备中的电源和信号连接。
    - 使用建议:
    - 确保焊接过程中的温度控制在260°C以内,避免过高的焊接温度导致连接器损坏。
    - 在安装过程中注意正确对齐,避免因未正确插接到位而造成信号损失或短路现象。

    5. 兼容性和支持


    - 兼容性:与多种不同规格的连接器和设备兼容,如本手册中列出的多个相关产品。
    - 支持服务:如果您在使用过程中有任何疑问或需要帮助,可以拨打支持电话+1 800 522 6752,以获得专业的技术支持。

    6. 常见问题与解决方案


    - Q:如何确定连接器已经正确焊接?
    - A:可以使用万用表检测各引脚间的连通性,确保每个位置都能导通。
    - Q:连接器是否有防水防尘等级?
    - A:本款产品没有明确的防水防尘等级标识,但如果要用于恶劣环境中,建议使用适当的密封措施。
    - Q:如何清洁连接器以保持良好的接触性能?
    - A:使用干净的压缩空气或者专用清洁剂进行清洁,避免使用研磨性材料。

    7. 总结和推荐


    这款由TE Connectivity推出的“PCB Mount Header, Right Angle”是专门设计用于高可靠性需求场景下的线到板连接器。它的多方面优势使其成为工业自动化、通信设备及高性能计算设备等领域内广泛适用的选择。对于那些寻求高效、可靠且环保连接解决方案的用户来说,该产品无疑是一个值得推荐的产品。

4-794618-2参数

参数
额定电流 5A
间距-配接 3mm
类型 Header,Locking Ramp
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
针脚数 12pin
排数 2
防护等级 -
长*宽*高 22mm*10.88mm*11.92mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

4-794618-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794618-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794618-2 4-794618-2数据手册
