86432-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles PCB,焊接 2μm 锡 PCB安装,焊接安装
供应商型号: N-86432-1
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 矩形连接器 - 触头 86432-1

86432-1概述


    产品简介

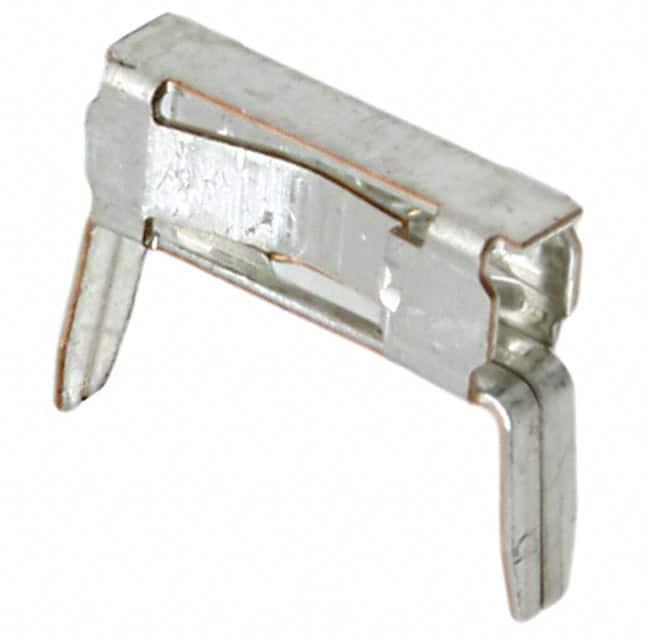

    86432-1 嵌入式接触件
    86432-1 是一种适用于信号传输的嵌入式接触件,采用锡镀层磷青铜材料制成。该产品属于AMP MODU系列,主要应用于印刷电路板(PCB)连接器中。其独特的设计使其能够在广泛的温度范围内稳定工作,特别适合于要求高可靠性和高密度连接的应用场合。

    技术参数


    - 额定电流: 5A
    - 工作温度范围: -65°C 至 105°C(-85°F 至 221°F)
    - 基底材料: 磷青铜
    - 插针接触面积镀层材料: 锡
    - 接触方式: 插座型
    - 绝缘电阻: ≥ 5000 MΩ
    - 耐压能力: 最大 1200 V
    - 接触电阻: ≤ 12 mΩ
    - PCB 接触端镀层材料厚度: 2.0066 µm(79 µin)
    - 接触方向: 水平
    - 终止特性: 终端柱长 3.68 mm(0.145 英寸)

    产品特点和优势


    - 高适用压力: 提供较高的适用压力,确保连接稳定性。
    - 电气特性优异: 高绝缘电阻、低接触电阻及耐压能力强,确保长期可靠性。
    - 宽工作温度范围: 可在极端温度条件下正常工作,适应多种复杂环境。
    - 兼容性广: 广泛用于信号传输应用,与各种标准 PCB 连接器兼容。

    应用案例和使用建议


    应用场景:
    - 汽车电子: 在汽车电子系统中用于信号传输,例如车载音响、导航系统等。
    - 工业自动化: 在工厂自动化控制系统中用于连接传感器和执行器。
    - 医疗设备: 在医疗设备中用于确保稳定的信号传输。
    使用建议:
    - 确保正确安装: 在安装过程中应确保接触件完全插入到 PCB 中,以避免松动和接触不良。
    - 注意温度限制: 在高温环境下使用时,需要采取适当的散热措施。
    - 定期检查: 定期检查接触件的状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性: 本产品可与多种标准 PCB 连接器兼容,适用于各种信号传输应用。
    - 技术支持: 如需技术支持,可拨打 1-800-522-6752 获取帮助。
    - 合规性: 本产品符合欧盟RoHS、REACH等环保标准。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案: 检查接触件是否完全插入到 PCB 中,确保焊接质量良好。
    2. 接触电阻过高:
    - 解决方案: 清理接触面,确保无氧化物或污垢,并重新焊接接触点。
    3. 过热:
    - 解决方案: 在高温环境中使用时,确保良好的散热条件,如增加散热片或采用散热风扇。

    总结和推荐


    86432-1 嵌入式接触件以其出色的电气性能和高可靠性,在多种应用领域中表现出色。它不仅在信号传输方面具有广泛的应用前景,还具备出色的温度适应性和宽工作温度范围。考虑到其稳定可靠的特性,我们强烈推荐该产品在各种复杂应用环境中使用。无论是汽车电子、工业自动化还是医疗设备,该接触件都能提供卓越的表现。对于追求高性能和可靠性的客户来说,这是一款不可多得的优质选择。

86432-1参数

参数
线规 -
触头镀层
触头端接 PCB,焊接
触头镀层厚度 2μm
类型 Connector Headers and PCB Receptacles
安装方式 PCB安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

86432-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86432-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 86432-1 86432-1数据手册

86432-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3116 ¥ 2.6489
20000+ $ 0.275 ¥ 2.3376
25000+ $ 0.2519 ¥ 2.1415
库存: 35000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 13244.5
