61813-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 22-26AWG Brass RCP 12.06mm Pre-Tin T/R
供应商型号: 61813-1
供应商: Master
标准整包数: 250

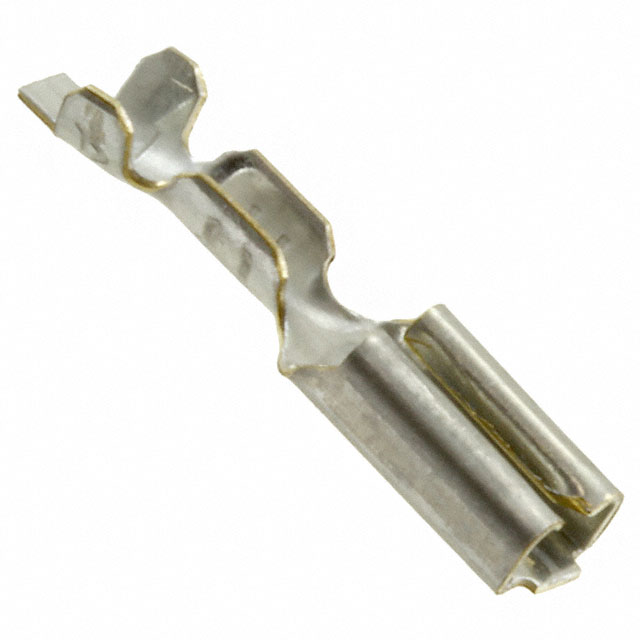

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 61813-1

61813-1概述


    产品简介


    产品名称: 61813-1 接收端子
    产品类型: 快速断开式接收端子
    主要功能: 提供单点连接,适用于特殊用途,适合快速断开应用
    应用领域: 广泛应用于各类电子产品、机械设备和工业自动化系统中,用于连接26至22 AWG电线(0.12至0.32平方毫米),且符合UL标准的快断接线。

    技术参数


    - 端子材料厚度: 0.25mm(0.01英寸)
    - 接触面积范围: 254至642 CMA
    - 绝缘直径范围: 0.89至1.52毫米(0.035至0.06英寸)
    - 电线尺寸范围: 26至22 AWG(0.12至0.32平方毫米)
    - 配对触点宽度: 2.36毫米(0.093英寸)
    - 配对触点厚度: 0.81毫米(0.032英寸)
    - 适用绝缘层类型: 无绝缘层
    - 操作温度范围: -40°C至105°C(-40°F至221°F)
    - 包装数量: 30000个
    - 包装方式: 盘装

    产品特点和优势


    该接收端子的主要特点是:
    - 配置灵活:支持多种不同电线尺寸和规格,可以满足多种不同应用需求。
    - 坚固耐用:采用铜合金接触基材和镀锡端子,具有良好的导电性和耐腐蚀性。
    - 易于安装:独特的快断设计使得安装和拆卸都十分便捷。
    - 环境适应性强:能够在广泛的温度范围内稳定工作,适合恶劣的工作环境。
    - 符合标准:符合UL、RoHS、REACH等国际标准,确保产品的环保和安全性能。

    应用案例和使用建议


    应用案例
    这款接收端子广泛应用于汽车电子、工业控制、家用电器等领域。例如,在汽车电子系统中,它可以用于连接传感器、继电器等关键部件;在工业控制系统中,它可以用于电机、控制器等设备之间的连接。
    使用建议
    - 正确选择型号:根据实际应用需求选择合适的电线尺寸和端子型号。
    - 安装注意事项:确保电线绝缘层完全去除并插入到适当的深度,以确保良好的电气连接。
    - 定期检查维护:由于工作环境可能较为恶劣,建议定期检查端子的接触情况和磨损程度,及时更换损坏部件。

    兼容性和支持


    - 兼容性: 与同系列的特殊用途端子和插片兼容,可以搭配使用,提高系统的整体可靠性。
    - 支持服务: 如有任何技术支持需求,可拨打800-522-6752,获取专业的帮助和支持。

    常见问题与解决方案


    1. 问题: 端子连接不牢固。
    - 解决办法: 检查电线是否完全插入,并确认接触面是否有氧化或污垢,必要时清洁后再重新连接。
    2. 问题: 连接后出现接触不良现象。
    - 解决办法: 确认电线规格与端子型号匹配,并检查端子是否正确安装到位。
    3. 问题: 工作温度超出额定范围。
    - 解决办法: 确保端子安装在规定的温度范围内,避免高温或低温环境下的过度使用。

    总结和推荐


    产品综合评估: 61813-1 接收端子是一款高品质的快断接线端子,具备卓越的机械性能和电气性能,适用于多种复杂的应用环境。它的紧凑设计和简单安装使得其成为众多应用场景的理想选择。
    推荐理由: 综合考虑其性能、稳定性及广泛的应用范围,强烈推荐此款接收端子用于需要高效连接的电子系统中。无论是汽车电子还是工业自动化,它都能提供可靠的电气连接解决方案。

61813-1参数

参数
长*宽*高 12.06mm*3.04mm*3.04mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

61813-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61813-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 61813-1 61813-1数据手册

61813-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.0808 ¥ 0.6848
5000+ $ 0.0755 ¥ 0.6281
10000+ $ 0.0727 ¥ 0.6043
22500+ $ 0.0716 ¥ 0.5866
45000+ $ 0.0712 ¥ 0.5832
67500+ $ 0.071 ¥ 0.5814
90000+ $ 0.071 ¥ 0.5814
库存: 29496
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 171.2
