首页  >  产品百科  >  35503M9JT

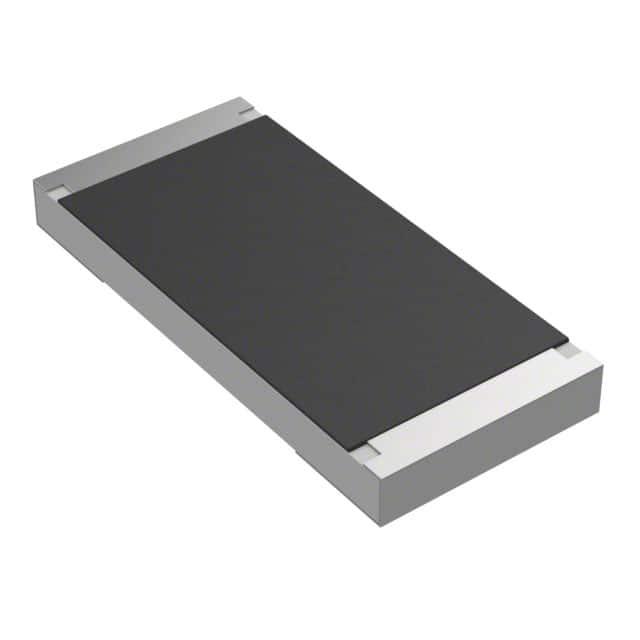

35503M9JT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±100ppm/℃ 3.9MΩ 5W 4122 标准安装 11mm*5mm*1.2mm
供应商型号: N-35503M9JT
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 其它固定电阻 35503M9JT

35503M9JT概述

    TE Connectivity 3550系列SMD高功率电阻

    产品简介


    TE Connectivity最近推出了一款厚膜高功率器件——3550系列SMD(表面贴装)高功率电阻,它适用于大规模生产和广泛的应用场景。作为3522系列的姊妹产品,3550系列非常适合自动放置,每卷含有1000个元件。这些电阻提供多种阻值范围,从1Ω到10MΩ,并且具有较高的额定功率和稳定的温度系数。

    技术参数


    以下是3550系列SMD高功率电阻的主要技术参数:
    - 型号: 3550系列
    - 功率等级: 5W(在70°C条件下)
    - 阻值范围: 1Ω至10MΩ
    - 阻值公差: ±1%,±5%
    - 温度系数: 1Ω至10Ω:±100ppm/°C;10Ω至10MΩ:±100ppm/°C
    - 最大工作电压: 300V
    - 最大过载电压: 600V
    - 绝缘耐压: 600V
    - 工作温度范围: -55°C至155°C
    - 构造尺寸:
    - 长度: 11.00 ± 0.30 mm
    - 宽度: 5.00 ± 0.25 mm
    - 高度: 1.10 ± 0.10 mm
    - 端子长度: 0.80 ± 0.20 mm, 2.40 ± 0.20 mm

    产品特点和优势


    3550系列SMD高功率电阻的主要优势包括:
    - 高功率密度: 在70°C条件下可以达到5W的功率等级。
    - 适合自动化生产: 可以通过自动装配设备进行批量生产。
    - 广泛的应用范围: 可应用于各种电子设备,如汽车、工业控制和通信设备。
    - 可靠性和稳定性: 具有较低的温度系数和良好的机械强度。

    应用案例和使用建议


    3550系列SMD高功率电阻在许多领域得到了广泛应用,例如汽车电子、工业控制设备和通信设备。具体应用包括电池管理系统、电机驱动、电源管理和信号调节电路等。
    使用建议:
    - 在高温环境下使用时,应考虑其功率降额特性,确保工作温度不超过70°C。
    - 在组装过程中应遵循正确的焊接工艺,避免过度加热导致损坏。
    - 定期进行性能测试,确保长期稳定运行。

    兼容性和支持


    TE Connectivity为客户提供全面的技术支持和售后服务。如需进一步了解产品信息或技术支持,请访问www.te.com/help或联系客服热线。

    常见问题与解决方案


    以下是几个常见的使用问题及其解决方案:
    - 问题: 阻值变化超出公差范围。
    - 解决方案: 检查焊接质量,确保焊点没有虚焊或短路现象。
    - 问题: 工作温度过高导致电阻失效。
    - 解决方案: 降低负载电流或改善散热措施,确保工作温度不超过规定范围。
    - 问题: 焊接后阻值不稳定。
    - 解决方案: 使用合适的焊接参数和工艺,确保焊接过程平稳进行。

    总结和推荐


    总的来说,TE Connectivity的3550系列SMD高功率电阻具有出色的功率密度、稳定性和广泛的适用范围,非常适合于需要高可靠性电子元件的应用场景。其优异的电气特性和坚固的设计使其成为市场上极具竞争力的产品。我们强烈推荐这一系列产品,特别是对于那些寻求高性能电子元件的客户。

35503M9JT参数

参数
引脚数量 -
电阻值 3.9MΩ
温度系数 ±100ppm/℃
精度 ±5%
额定功率 5W
电阻个数 -
长*宽*高 11mm*5mm*1.2mm
通用封装 4122
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

35503M9JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35503M9JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 35503M9JT 35503M9JT数据手册

35503M9JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6254 ¥ 5.3159
2000+ $ 0.4738 ¥ 4.0273
20000+ $ 0.4488 ¥ 3.8148
40000+ $ 0.4284 ¥ 3.6414
100000+ $ 0.3978 ¥ 3.3813
200000+ $ 0.3774 ¥ 3.2079
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5315.9
