62022-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 10-12AWG Brass RCP 17.01mm Tin T/R
供应商型号: N-62022-2
供应商: 云汉优选
标准整包数: 4000

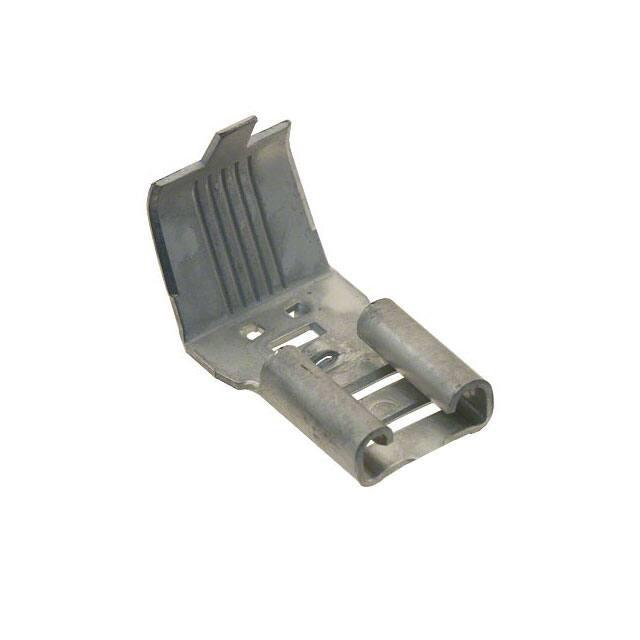

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 62022-2

62022-2概述


    产品简介


    本产品是一款FASTON 250系列的快速断开接线端子(receptacle),适用于12至10 AWG电线尺寸(即3.31至5.26平方毫米)。它具有6.35毫米(0.25英寸)的插配接片宽度,采用黄铜材质和镀锡终端电镀。该产品主要用于电气连接和断开操作,在汽车、工业自动化、家用电器等多个领域有广泛应用。

    技术参数


    - 电线尺寸: 12至10 AWG (3.31至5.26平方毫米)
    - 插配接片宽度: 6.35毫米(0.25英寸)
    - 插配接片厚度: 0.81毫米(0.032英寸)
    - 插入力: 低
    - 配置: 单一连接
    - 接触材料: 黄铜
    - 终端电镀材料: 锡
    - 绝缘支持: 无
    - 绝缘选项: 无绝缘
    - 机械附着: 带凸点
    - 产品长度: 17.02毫米(0.67英寸)
    - 操作温度范围: -40°C至110°C(-40°F至230°F)
    - 认证标准: CSA、UL

    产品特点和优势


    这款FASTON 250系列快速断开接线端子具备多种显著的特点和优势:
    - 低插入力: 简化了电线连接过程,降低了安装难度和时间。
    - 单一连接: 适合大多数单线应用场景,易于管理和维护。
    - 高性能黄铜材料: 提高了连接的稳定性和耐用性。
    - 宽泛的操作温度范围: 能够适应多种恶劣的工作环境。
    - 快速断开设计: 在需要时可以迅速安全地断开电线连接,方便维护和更换。
    - 广泛的应用认证: 符合CSA和UL标准,确保了其在各领域的合规性和可靠性。

    应用案例和使用建议


    应用案例
    该接线端子广泛应用于汽车电子系统、工业自动化控制系统以及家用电器等领域。例如,在汽车领域,它可以用于连接传感器和控制模块;在工业自动化领域,可以用于连接电机驱动器和传感器。
    使用建议
    - 清洁处理: 在安装前请确保电线和端子表面干净,以确保良好的电气连接。
    - 正确装配: 确保电线按照制造商的要求进行正确的压接,避免因装配不当导致连接不稳定。
    - 环境考虑: 注意环境温度的影响,确保在极端条件下仍能正常工作。
    - 定期检查: 建议定期检查连接部位,确保长期使用的可靠性和安全性。

    兼容性和支持


    该产品可与符合DISCRETE WIRE标准的电线兼容。如果您在使用过程中遇到任何问题,可以拨打技术支持电话 +1 800 522 6752 获取帮助。此外,供应商提供了详尽的产品文档,包括产品规格书、工程报告和认证报告等。

    常见问题与解决方案


    1. 问题: 插入力过大,难以连接电线。
    - 解决方案: 检查是否按照制造商的规范进行正确的压接操作。如果仍然存在问题,请联系技术支持。
    2. 问题: 连接稳定性不足,经常松动。
    - 解决方案: 检查接线端子是否有明显的损坏或磨损,确认电线是否被正确压接。
    3. 问题: 在高温环境下表现不佳。
    - 解决方案: 确认操作温度范围在-40°C至110°C内。如超出此范围,请联系技术支持寻求专业建议。

    总结和推荐


    总体而言,这款FASTON 250系列快速断开接线端子凭借其低插入力、广泛的适用性和稳定的性能,是电气连接领域的优秀选择。无论是对初学者还是专业人士,该产品都能提供可靠的连接解决方案。对于需要频繁断开和连接的场合,这款接线端子尤为适用。因此,强烈推荐您在相关项目中使用这一产品。

62022-2参数

参数
长*宽*高 17.01mm*8.07mm*8.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

62022-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62022-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 62022-2 62022-2数据手册

62022-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1738 ¥ 1.4776
8000+ $ 0.1607 ¥ 1.3658
12000+ $ 0.152 ¥ 1.2918
28000+ $ 0.1438 ¥ 1.2225
52000+ $ 0.1336 ¥ 1.1358
100000+ $ 0.1265 ¥ 1.0751
500000+ $ 0.1163 ¥ 0.9884
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5910.4
