2-1445054-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 6pin 5A 2.54μm 锡 黑色 通孔安装 22.14mm(长度)*8.92mm(高度)
供应商型号: JY-2-1445054-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445054-6

2-1445054-6概述


    产品简介

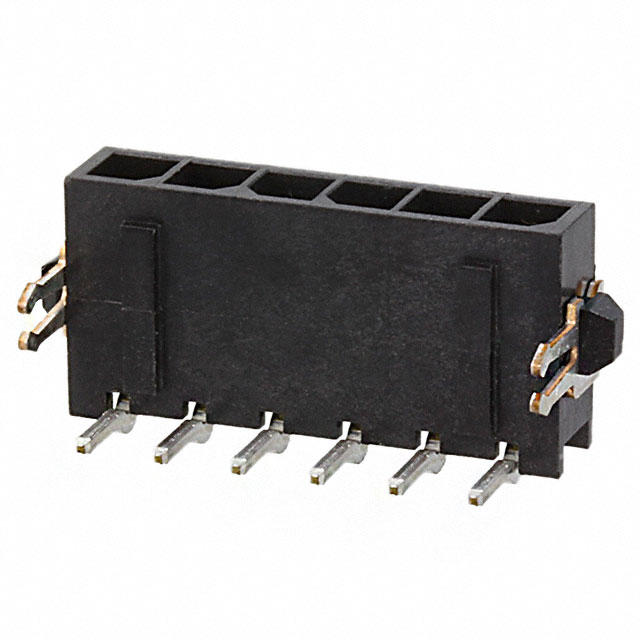

    本产品为PCB安装式直角接头,采用线到板连接方式,具有6个位置,中心线间距为3毫米(0.118英寸),并完全封闭设计。该接头采用锡镀层并通过焊接固定在PCB上,属于Micro MATE-N-LOK系列,适用于多种电路连接需求。

    技术参数


    - 产品类型:PCB安装式直角接头
    - 中心线间距:3毫米(0.118英寸)
    - 位置数:6个
    - 连接系统:线到板
    - 焊接方式:通孔焊接
    - 额定电压:250V AC
    - 工作温度范围:-40°C至105°C(-40°F至221°F)
    - 接触载流能力:5安培
    - 封装数量:每包154个
    - 材料:高耐热尼龙(外壳),黄铜(接触基材)
    - 兼容标准:UL认证,CNREURUSROHS REACH等

    产品特点和优势


    - 全封闭设计:有效防止灰尘和其他颗粒物进入,提高长期可靠性。
    - 高载流能力:最大电流承载能力达到5安培,满足大多数低功率电子设备的需求。
    - 兼容性强:能够与其他标准线到板连接器配合使用,提供灵活的应用方案。
    - 广泛的应用领域:适合于汽车、工业控制、消费电子等多个领域的电路板连接。

    应用案例和使用建议


    - 工业控制设备:用于传感器和控制器之间的连接。
    - 汽车电子:用于车身控制系统中的线束连接。
    - 消费电子:用于家用电器内部电路板的互连。
    使用建议:
    - 在进行焊接前,请确保PCB板厚度适中(推荐1.57毫米,即0.062英寸),以确保良好的焊接效果。
    - 安装时需确保所有连接器完全到位,并进行适当应力测试,以确保机械稳定性和电气连接的安全性。

    兼容性和支持


    该接头与Micro MATE-N-LOK系列中的其他组件兼容,便于在同一项目中统一配件。TE Connectivity公司提供了全方位的技术支持服务,包括在线帮助、电话支持及邮件咨询等。

    常见问题与解决方案


    1. 问题:接头在焊接过程中容易出现虚焊现象。
    解决方案:确保焊点清洁且无氧化,采用适当的焊料和温度曲线,进行良好的焊接。

    2. 问题:接头在使用过程中松动。
    解决方案:在焊接后进行二次检查,确保所有接触部位都牢固固定,并适当增加机械固定措施如夹持件。

    总结和推荐


    综上所述,这款3毫米(0.118英寸)中心线间距的6位PCB安装式直角接头具有良好的电气性能和机械强度,适用于多种应用场合。其独特的全封闭设计和高电流承载能力使其在市场上具有较强的竞争力。总体而言,我们强烈推荐使用这款接头,尤其是在对可靠性和安全性要求较高的应用场景中。

2-1445054-6参数

参数
针脚数 6pin
额定电流 5A
颜色 黑色
类型 Header,Locking Ramp
排数 1
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
间距-配接 3mm
长*宽*高 22.14mm(长度)*8.92mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

2-1445054-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445054-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445054-6 2-1445054-6数据手册

2-1445054-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
