2-1445084-4

厂牌: TE CONNECTIVITY

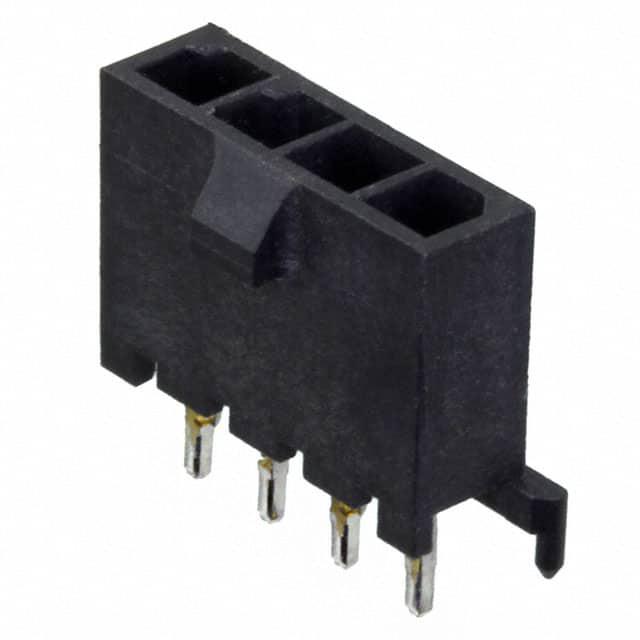

产品描述: Header,Locking Ramp 3mm 1 4pin 5A 380nm 金 黑色 通孔安装 3.86mm(宽度)
供应商型号: Q-2-1445084-4
供应商: 期货订购
标准整包数: 1064
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445084-4

2-1445084-4概述


    产品简介


    本技术手册介绍了TE Connectivity生产的垂直通孔连接器组件,型号为1445084。该连接器是一种单行Micro Mate-N-Lok系列的垂直通孔连接器,具有镀金接触点和PCB定位特征。适用于各种需要可靠电气连接的应用场合,如工业自动化、通信设备及消费电子产品。

    技术参数


    - 材质:外壳材料为UL 94V-O级阻燃尼龙,颜色为黑色;接触件材料为黄铜。
    - 接触点镀层:接触点镀金厚度至少为0.38微米;焊接尾端最小镀锡厚度为2.54微米;所有镀镍层最小厚度为1.27微米。
    - 推荐PCB厚度:建议PCB厚度为1.57毫米。
    - 引脚数量:该连接器提供了多种配置,每个配置有1到12个引脚位置。
    - 尺寸:详细尺寸见下表(单位:毫米)。

    | 配置 | 引脚高度 | 外壳宽度 | 引脚间距 |
    ||
    | 1 | 3.00 | 9.14 | 2 |
    | 2 | 6.00 | 12.14 | 3 |
    | 3 | 9.00 | 15.14 | 4 |
    | ... | ... | ... | ... |

    产品特点和优势


    1. 可靠的电连接:采用镀金接触点,提供低电阻和高可靠性。
    2. 易于安装:提供多个引脚位置配置,适用于不同的PCB布局需求。
    3. 良好的热稳定性:尼龙外壳材料具有较高的耐热性能。
    4. 结构坚固:接触点和外壳材料的组合提供了长期稳定的机械性能。
    5. 广泛适用性:可应用于多种行业,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    该连接器适用于需要多引脚连接的小型PCB板,例如家用电器、通信设备及控制面板。在工业自动化领域,它常用于机器之间的信号传输和控制信号连接。
    使用建议
    1. 安装前检查:确保引脚正确插入对应的PCB孔位,并且PCB厚度符合推荐值。
    2. 清洁处理:在安装前,确保引脚和PCB的焊盘干净无污物。
    3. 合理布局:设计PCB时考虑连接器的安装方向和布局,避免其他元器件对连接器的干扰。

    兼容性和支持


    该连接器与市场上多数主流PCB系统兼容,但具体兼容性需根据实际应用情况确定。制造商TE Connectivity提供详细的技术支持和售后服务,包括技术支持热线、在线文档和技术培训等。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方法:检查引脚是否完全插入PCB孔内,并确认引脚和PCB焊盘表面清洁。
    2. PCB损坏
    - 解决方法:检查引脚是否正确安装,且PCB厚度符合推荐值。必要时更换新的PCB板。
    3. 电气测试失败
    - 解决方法:检查连接器的引脚间距和配置是否与设计图纸一致,并进行电气测试以验证连接质量。

    总结和推荐


    综上所述,TE Connectivity的垂直通孔连接器组件1445084是一款高性能、高可靠性的产品。它在机械强度、电气性能和热稳定性方面表现出色,特别适合于需要多引脚连接的小型PCB板。因此,我们强烈推荐此产品给对可靠连接有高要求的应用场景。对于需要进一步技术支持的用户,建议联系TE Connectivity的客户服务团队。

2-1445084-4参数

参数
颜色 黑色
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
额定电流 5A
排数 1
防护等级 -
针脚数 4pin
间距-配接 3mm
类型 Header,Locking Ramp
长*宽*高 3.86mm(宽度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

2-1445084-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445084-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445084-4 2-1445084-4数据手册

2-1445084-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1064+ $ 1.225 ¥ 10.045
2128+ $ 1.1625 ¥ 9.5325
5000+ $ 1.05 ¥ 8.61
10000+ $ 0.925 ¥ 7.585
25000+ $ 0.8375 ¥ 6.8675
库存: 106400
起订量: 1064 增量: 1064
交货地:
最小起订量为:1064
合计: ¥ 10687.88
直接购买
加入购物车
