5-146280-2

厂牌: TE CONNECTIVITY
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 4.67mm(长度)*2.34mm(高度)
供应商型号: 5-146280-2
供应商: 云汉优选
标准整包数: 19500

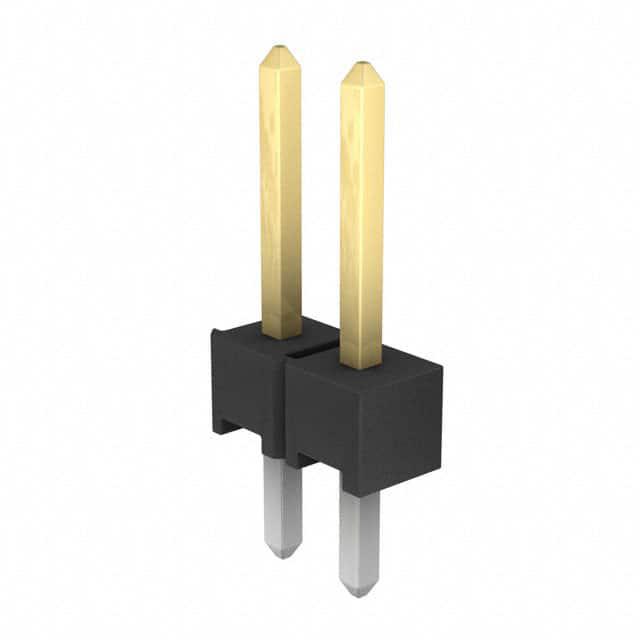

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-146280-2

5-146280-2概述

    #

    产品简介


    本文介绍的是一款适用于电路板连接的TE Connectivity(TE)公司生产的5-146280-2型插头。它是一种垂直安装、双位的板对板连接器,中心线间距为2.54毫米。这款插头采用的是AMPMODU系列,具有通过焊接方式安装到印刷电路板上的特点。它的主要功能是用于信号传输,并且具备金镀层以确保优秀的电接触性能。此类产品广泛应用于各类电子设备中,包括通信设备、工业自动化系统、医疗设备等。

    技术参数


    基本规格
    - 型号编号: 5-146280-2
    - 制造商: TE Connectivity
    - 产品系列: AMPMODU
    - 产品类型: PCB Mount Header(电路板安装式插头)
    - 接触材料: 铜合金基底,金镀层
    - 额定电流: 最大3A
    - 接合高度: 0.64毫米
    - 接头长度: 3.05毫米
    - 焊料方法: 通孔焊接
    - 连接器系统: 板对板
    - 连接器组装类型: 电路板安装插头
    - 位置数量: 2个
    - 行数: 1行
    - 中心间距: 2.54毫米
    - 材料: 液晶聚合物(LCP),玻璃纤维增强型液晶聚合物(LCP-GF)
    电气特性
    - 最大接触电流: 3A
    - 镀层厚度: 接触区域的金镀层为0.381微米
    - 兼容标准: CSA LR7189, UL E28476
    - 阻燃等级: UL 94V-0
    环境条件
    - 操作温度范围: -65°C至105°C(-85°F至221°F)
    - 包装数量: 500个/箱

    产品特点和优势


    此款TE Connectivity的5-146280-2型插头具有以下显著特点和优势:
    - 高可靠性: 通过金镀层提供稳定的电接触,确保长期可靠的信号传输。
    - 环境适应性强: 操作温度范围广,适合多种恶劣环境下的使用。
    - 机械强度高: 使用高品质的材料制造,保证了连接器的耐用性和抗磨损性能。
    - 易于安装: 采用通孔焊接,简化了安装过程,提高生产效率。
    - 兼容性好: 符合多项行业标准,可广泛应用于多种电子产品中。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各类需要高可靠性的电路板间连接场景。例如,在工业控制设备中作为信号传输的关键组件;在通信设备中实现不同电路板之间的连接;在医疗设备中保障信号的准确传输。
    使用建议
    - 温度管理: 在高温环境中使用时,注意散热设计以避免因过热导致的性能下降。
    - 清洁维护: 定期检查连接部位是否有污垢,必要时进行清洁处理,确保良好的电气接触。
    - 使用环境: 确保安装环境符合产品要求的操作温度范围,避免极端环境影响。

    兼容性和支持


    该产品已获得多项行业标准认证,如CSA LR7189和UL E28476,这表明其在质量和安全方面均达到国际标准。TE Connectivity公司提供了全面的技术支持服务,包括产品文档下载、技术支持热线等,确保用户能够顺利获取所需信息并解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决办法
    - 问题: 焊接时出现虚焊现象。
    - 解决办法: 确保焊接工艺正确,检查焊点是否充分湿润。

    - 问题: 连接器在高频率下信号传输质量不佳。
    - 解决办法: 检查连接器安装是否稳固,必要时重新安装。

    - 问题: 接触电阻异常增大。
    - 解决办法: 清理接触面,确保无污垢或氧化层影响接触效果。

    总结和推荐


    综上所述,TE Connectivity的5-146280-2型插头凭借其出色的电气性能、广泛的应用范围和全面的支持体系,在电子设备设计中展现出显著的优势。无论是在工业自动化、通信还是医疗领域,都能提供卓越的信号传输效果和稳定性。因此,我强烈推荐使用这款产品以提升您的电子设备性能和可靠性。

5-146280-2参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 380nm
颜色 黑色
长*宽*高 4.67mm(长度)*2.34mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

5-146280-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146280-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-146280-2 5-146280-2数据手册

5-146280-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
