41829-1

厂牌: TE CONNECTIVITY

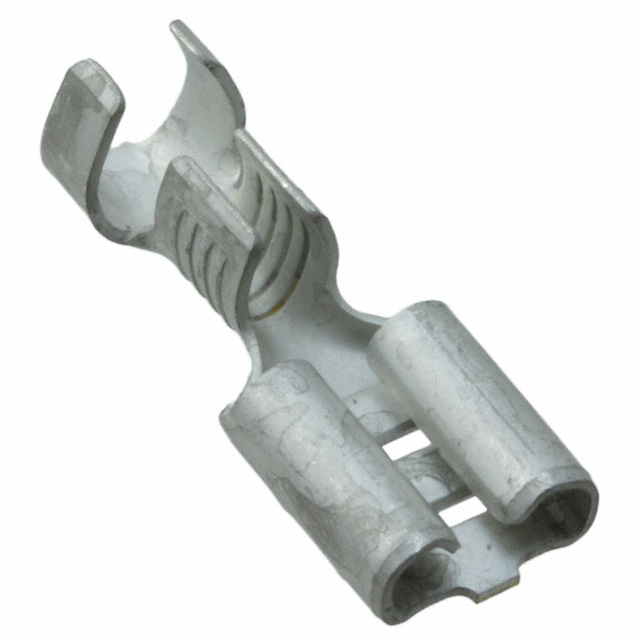

产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规3mm²
供应商型号: JY-41829-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 41829-1

41829-1概述

    电子元器件技术手册:FASTON 250 接收器

    1. 产品简介


    本手册描述的是FASTON 250接收器(型号41829-1),这是一款用于14到12 AWG线径的接线端子。产品主要用于快速断开连接的应用,广泛应用于汽车、家电、工业自动化等领域。

    2. 技术参数


    - 线径范围: 14 – 12 AWG, 相当于2.1 – 3.31 mm²
    - 插针宽度: 6.35 mm [.25 in]
    - 厚度: 0.81 mm [.032 in]
    - 端子材料: 黄铜
    - 端子电镀: 锡
    - 终端方向: 直向
    - 绝缘支持: 配备绝缘支撑
    - 适用温度范围: -40 – 110 °C [-40 – 230 °F]
    - 包装数量: 每包500个
    - 认证标准: CSA, UL 认证

    3. 产品特点和优势


    - 快速断开连接:设计方便快捷拆装,减少连接时间。
    - 耐用性强:采用黄铜材料,保证长期稳定运行。
    - 宽范围适用:适用于不同直径和类型的电线,应用广泛。
    - 高安全性:符合多项安全标准(CSA, UL)确保用户安全。

    4. 应用案例和使用建议


    - 汽车工业:在汽车电气系统中,该接收器用于连接传感器和控制模块。
    - 家电制造:用于空调、冰箱等家用电器内部线缆连接。
    - 工业自动化:适合工厂自动化设备中的复杂布线。
    使用建议:
    - 在安装前确保电线绝缘层正确去除,并严格按照制造商指南进行压接操作。
    - 确保接触面清洁以获得最佳连接效果。

    5. 兼容性和支持


    - 兼容部件:可以与各种线缆和连接器配合使用,具体参考配套工具(如快接压线钳)。
    - 技术支持:如需帮助可拨打技术支持热线 +1 800 522 6752。

    6. 常见问题与解决方案


    - 问题1:无法插入接收器。
    - 解决办法:检查插针宽度和电线线径是否匹配;确保压接质量。
    - 问题2:接触不良。
    - 解决办法:确认接线端子已完全压接到位,无松动;清洁接线端子表面。

    7. 总结和推荐


    总体来说,FASTON 250 接收器是一款高效、可靠的产品,非常适合需要频繁拆装和安全稳定的连接场合。其广泛的适用性和良好的用户口碑使其成为众多工业领域的理想选择。因此,我强烈推荐这款产品。

41829-1参数

参数
长*宽*高 21.2mm*6.3mm*800μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

41829-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41829-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 41829-1 41829-1数据手册

41829-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
