9-966140-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器, Timer系列, 6路, 3行, 通孔安装安装
供应商型号: 26M-9-966140-5
供应商: 云汉优选
标准整包数: 1

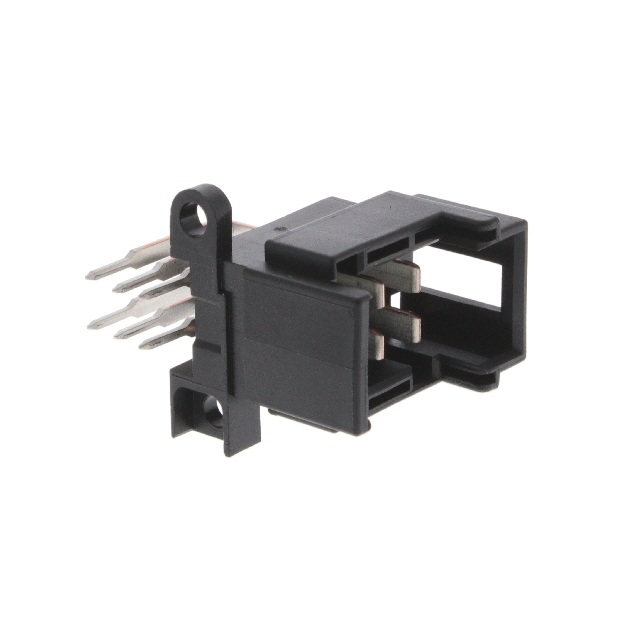

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-966140-5

9-966140-5概述

    电子元器件技术手册:9-966140-5 PCB Mount Header

    产品简介


    9-966140-5 是一种水平安装的 PCB 连接器,专为线到板的应用设计。它具有 6 个位置,中心间距为 3.5 mm(0.138 英寸),完全屏蔽。这款连接器属于 AMP MCP 接口系统,由锡合金制成。其主要功能是实现印刷电路板与外部电线之间的电气连接,广泛应用于需要高可靠性的电子设备中。

    技术参数


    - 连接器类型: 水平安装 PCB 连接器
    - 中心间距 (Pitch): 3.5 mm (0.138 in)
    - 位置数: 6
    - 电压范围: 12 V / 24 V
    - 最大操作电压: 24 VDC
    - 接触尺寸: 3 mm
    - 接触类型: 触点
    - 接触材料: 锡
    - 触点厚度: 0.8 mm (0.031 in)
    - 触点宽度: 2.8 mm (0.11 in)
    - 焊接方式: 通孔焊
    - 外形尺寸:
    - 长度: 26 mm (1.024 in)
    - 宽度: 20.3 mm (0.791 in)
    - 高度: 26.2 mm (1.031 in)
    - 操作温度范围: -40°C 至 100°C (-40°F 至 212°F)
    - 包装数量: 168 个
    - 包装方式: 托盘

    产品特点和优势


    - 高可靠性: 具有完全屏蔽结构,提供更好的电气隔离和信号完整性。
    - 多位置设计: 6 个位置的设计使其适用于多种应用,满足不同的布线需求。
    - 耐高温: 最高可承受 100°C 的工作温度,确保在严苛环境下正常运行。
    - 环保材料: 符合欧盟 RoHS、REACH 等环保标准,不含卤素,对环境友好。

    应用案例和使用建议


    - 应用案例: 常见于汽车电子设备、工业控制系统和消费电子等领域。
    - 使用建议:
    - 在高温环境下使用时,建议进行热稳定性测试以确保连接器的可靠性。
    - 需要确保焊接到 PCB 板上的焊接点正确无误,避免虚焊导致的接触不良。
    - 定期检查连接器的清洁度,防止灰尘和污垢积累影响信号传输。

    兼容性和支持


    - 兼容零件:
    - TE Part #3-966658-1: 32 位 MQS 0.63 触头 180°
    - TE Part #4-2177419-3: 小型汽车 I/O 头
    - TE Part #3-967618-2: 18 位 MQS 0.63 触头 180°
    - TE Part #8-966140-6: 低功率和中功率头
    - TE Part #9-966140-1: AMP MCP 未密封头
    - TE Part #5164713-8: 8P MINI-MATCH 组件
    - 支持:
    - 如有任何疑问或技术支持需求,请联系厂商电话 +1 800 522 6752。

    常见问题与解决方案


    - 问题1: 连接器在焊接后无法牢固固定。
    - 解决方法: 检查焊接点是否有足够的焊接量,确保焊点干净且没有杂质。
    - 问题2: 信号传输不稳定。
    - 解决方法: 清理连接器的接触部分,确保接触良好;同时检查是否符合规定的操作温度范围。
    - 问题3: 连接器受潮导致短路。
    - 解决方法: 使用干燥剂保持连接器干燥,定期检查防水性能。

    总结和推荐


    总体来看,9-966140-5 PCB 连接器是一款性能优异、广泛应用的电子元器件。其独特的完全屏蔽设计、广泛的温度适应能力和环保材料使其在市场上具备显著的竞争优势。对于需要高可靠性的应用场景,特别是汽车电子和工业控制系统,这款连接器无疑是值得信赖的选择。因此,我们强烈推荐使用这款产品。

9-966140-5参数

参数
防护等级 -
针脚数 6pin
触头镀层 - 配接
额定电流 -
类型 Header,Latch Holder
排数 3
间距-配接 5mm
触头镀层厚度 - 配接 -
颜色 黑色
长*宽*高 25.99944mm(长度)*20.0914mm(宽度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 盒装,散装,托盘

9-966140-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-966140-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-966140-5 9-966140-5数据手册

9-966140-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
