2-1445053-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 3pin 5A 2.54μm 锡 黑色 贴片安装
供应商型号: N-2-1445053-3
供应商: 云汉优选
标准整包数: 210

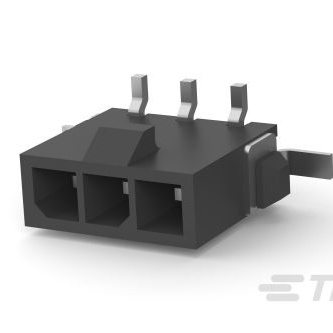

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445053-3

2-1445053-3概述


    产品简介


    本产品是一款垂直安装的板对线插头(PCB Mount Header),属于微型MATE-N-LOK系列。它具备3个位置,中心间距为3毫米(0.118英寸),完全屏蔽设计,采用镀锡处理,表面贴装(Surface Mount)方式,适用于电源连接场合,且外壳为黑色。此插头适用于多种电子设备和系统,如汽车、工业自动化、通信设备等。

    技术参数


    - 基本参数
    - 连接方式:板对线(Wire-to-Board)
    - 安装方向:垂直(Vertical)
    - 中心间距(Pitch):3毫米(0.118英寸)
    - 位置数量:3个
    - 排数:1排
    - 电气特性
    - 额定电压:250伏交流电(VAC)
    - 联系面积长度:4.15毫米(0.163英寸)
    - 联系尺寸:0.64毫米(0.025英寸)
    - 接触载流能力(最大):5安培(A)
    - 机械特性
    - 焊接能力:可耐受至260摄氏度的回流焊
    - 插拔力:带锁定卡扣设计
    - 外壳材料:高温度尼龙(Hight Temperature Nylon)
    - 连接器高度:9.24毫米(0.364英寸)
    - 连接器宽度:3.86毫米(0.152英寸)
    - 环境特性
    - 工作温度范围:-40至105摄氏度(-40至221华氏度)
    - 最大工作温度:105摄氏度(221华氏度)

    产品特点和优势


    1. 多功能连接性:适用于多种应用,如汽车、工业自动化、通信设备等领域。
    2. 全面屏蔽设计:确保良好的电磁兼容性(EMC)性能,有效减少干扰。
    3. 高可靠性接触:镀锡接触面提供良好的导电性和耐用性,最大接触电流可达5安培。
    4. 简易安装:采用垂直安装和表面贴装(Surface Mount)方式,便于集成到电路板上。
    5. 环保认证:符合欧盟RoHS、ELV及REACH指令要求,安全可靠。

    应用案例和使用建议


    应用案例
    本插头常用于汽车电子控制系统,例如车身控制模块(BCM)、仪表盘和其他需要高可靠性的控制模块。此外,在工业自动化系统中,如PLC(可编程逻辑控制器)和伺服驱动器,也可见到它的身影。
    使用建议
    - 在安装过程中,请确保焊接温度不超过260摄氏度,避免过热导致损坏。
    - 尽量选择合适的匹配插座(如TE Part #2151188-1等),以确保良好电气性能和物理防护。
    - 在安装后进行严格的测试,检查连接是否稳定,确保电气接触良好。

    兼容性和支持


    本插头兼容多种标准和认证,包括CNRCNR、USR、UL E28476和UL 94V-0等。TE公司提供技术支持,用户可拨打免费电话+1 800 522 6752获取帮助。此外,官网提供了丰富的文档和技术支持资料,方便用户查阅。

    常见问题与解决方案


    问题1:插头接触不良
    解决办法:检查插头和插座的接触面积是否清洁无损,如有污垢或损伤请清洁或更换。
    问题2:焊接过程出现虚焊
    解决办法:确保焊接温度在规范范围内,并选用合适的助焊剂和焊接方法,确保焊接质量。
    问题3:无法通过电气测试
    解决办法:检查是否有误焊或错焊情况,重新确认所有电气连接是否正确无误。

    总结和推荐


    总体而言,这款TE公司的2-1445053-3微型MATE-N-LOK板对线插头具备出色的性能和可靠性,尤其适合应用于严苛环境下的高可靠性需求。产品技术参数详尽,符合多项国际标准,具有很强的市场竞争力。强烈推荐给需要高性能、高可靠性的电子设备制造商。

2-1445053-3参数

参数
防护等级 -
颜色 黑色
额定电流 5A
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
排数 1
针脚数 3pin
间距-配接 3mm
类型 Header,Locking Ramp
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2-1445053-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445053-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445053-3 2-1445053-3数据手册

2-1445053-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
210+ $ 0.9646 ¥ 8.1991
420+ $ 0.9373 ¥ 7.9671
630+ $ 0.816 ¥ 6.936
1050+ $ 0.7038 ¥ 5.9823
5250+ $ 0.6732 ¥ 5.7222
10290+ $ 0.6426 ¥ 5.4621
25200+ $ 0.612 ¥ 5.202
库存: 840
起订量: 210 增量: 210
交货地:
最小起订量为:210
合计: ¥ 1721.81
