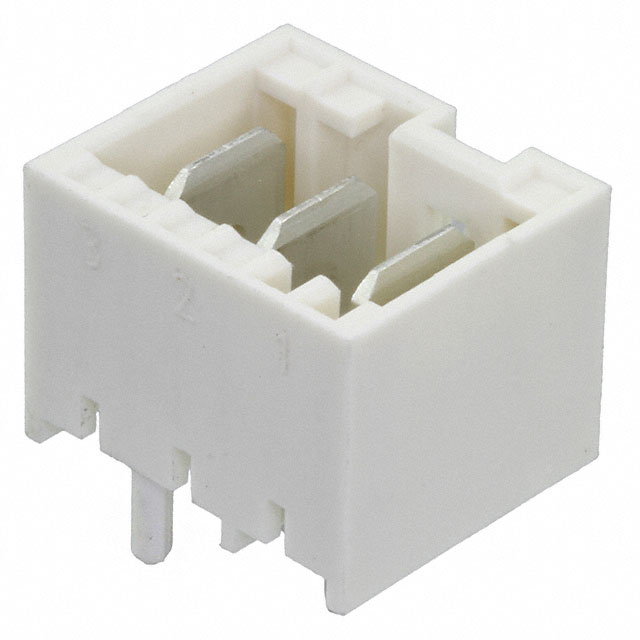

3-2232045-3

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 5mm 1 3pin 锡 通孔安装
供应商型号: 3-2232045-3
供应商: 国内现货
标准整包数: 2000
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-2232045-3

3-2232045-3概述


    产品简介


    本产品是TE Connectivity公司推出的RAST 5 Tab Header Assembly(DIN样式,垂直安装),适用于多种电气连接需求。该产品通过独特的设计提供了高可靠性,广泛应用于汽车、工业自动化等领域。该组件采用厚度为0.8毫米的铜合金接触片,并配备镀锡或银镀层,以提高导电性能和耐用性。

    技术参数


    - 产品型号: RAST 5 Tab Header Assembly
    - 连接方式: TH (通孔)
    - 工作温度范围: -40°C 至 105°C
    - 电气特性: 工作电压最大可达250V,电流承载能力最高为10A。
    - 接触材料: 铜合金,0.8毫米厚
    - 镀层:
    - 接触面:镀锡(用于常规型号)或镀银(部分型号)
    - 底层:镍
    - 尺寸:
    - 长度: 12.8毫米
    - 宽度: 5.00毫米
    - 厚度: 2.50毫米
    - 安装方式: 直立式安装
    - 外壳材料: 尼龙,UL94 V0阻燃等级
    - 兼容性: 支持RAST 5标准,适用于多种RAST 5接插件
    - 包装: 单个装或管装

    产品特点和优势


    - 多功能兼容性: 支持RAST 5标准,兼容多种RAST 5接口,便于集成到不同系统中。
    - 高可靠性: 经过严格测试,确保长期稳定运行,适用于高要求的应用场景。
    - 耐环境性能: 使用尼龙外壳,达到UL94 V0阻燃等级,适合恶劣环境下的应用。
    - 多样化配置: 提供多种颜色和数量的配置选择,满足不同用户的需求。

    应用案例和使用建议


    应用案例
    该产品主要用于汽车电子系统,如车身控制模块、动力系统、导航系统等。此外,也可应用于工业自动化领域,如生产线控制系统、机器人系统等。
    使用建议
    - 在安装时,请确保正确对准并插入接插件,以避免误插。
    - 建议在焊接过程中使用适当的温度曲线,防止热冲击导致组件损坏。
    - 根据具体应用环境,考虑选择不同的接触镀层材料以提升抗腐蚀性能。

    兼容性和支持


    - 兼容性: 本产品与各种RAST 5接插件和设备具有良好的兼容性。
    - 支持: 产品由TE Connectivity提供技术支持和售后服务,确保客户可以得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确认是否正确对齐并按压到位。 |
    | 导电不良 | 检查焊接质量和接触面是否清洁。 |
    | 外壳损坏 | 更换新的接插件。 |

    总结和推荐


    RAST 5 Tab Header Assembly 是一款高可靠性的电子连接组件,具有优良的电气性能和耐环境性能。其广泛的适用性使其成为多种应用场景的理想选择。建议在需要高可靠性的电气连接解决方案时优先考虑此产品。

3-2232045-3参数

参数
颜色 -
防护等级 -
针脚数 3pin
触头镀层厚度 - 配接 -
间距-配接 5mm
排数 1
额定电流 -
触头镀层 - 配接
类型 Header,Latch Holder
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

3-2232045-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2232045-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-2232045-3 3-2232045-3数据手册

3-2232045-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6874 ¥ 5.774
50000+ $ 0.5103 ¥ 4.2864
100000+ $ 0.4349 ¥ 3.6535
250000+ $ 0.375 ¥ 3.1499
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
